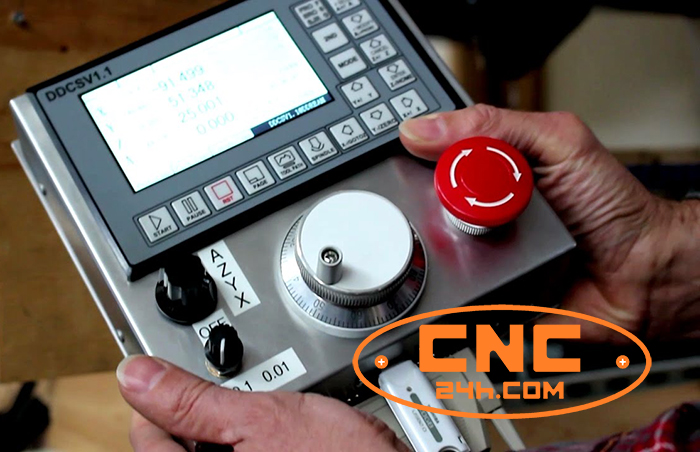

Hướng dẫn đấu nối Bộ điều khiển 3,4 trục DDCSV

Bộ điều khiển DDCSV có thể điều khiển máy 3 trục, máy 4 trục. Nó có thể thay thế cho Mach3, NC Studio với thiết kế đơn giản, dễ vận hành. Sau đây CNC24H.COM xin giới thiệu ưu điểm của bộ DDCSV và hướng dẫn đấu nối:

Quý khách tham khảo hướng dẫn sử dụng DDCSV1.1 tại đây

1. Bộ điều khiển DDCSV có Ưu điểm

- Bộ điều khiển máy CNC 3 trục, 4 trục DDCSV giao diện Tiếng Anh thân thiện được dùng rất phổ biến ở các máy công cụ như máy CNC khắc gỗ, máy phay cnc, máy tiện, máy khoan, máy mài.... Có thể kết hợp với bộ điều khiển cầm tay chuyên dụng. Khi dùng bộ điều khiển CNC này thì máy CNC  không cần dùng máy tính. Bộ điều khiển DDCSV có chức năng là một máy tính + bob điều khiển

- Kiểm soát hoạt động của 4 bộ động cơ, Giao diện USB dễ sử dụng, Thiết kế vỏ cứng, dễ dàng lắp đặt ở bất kỳ bảng điều khiển nào.

- Hỗ trợ breakpoint tiết kiệm, khi mất điện,  khởi động lại máy có thể tiếp tục quá trình đang chạy dở

- Hỗ trợ thay dao tự động, thuận tiện và nhanh chóng

- Công nghệ đọc trực tuyến, hỗ trợ đĩa USB dung lượng lớn, hỗ trợ các tệp mã G lớn, bất kỳ kích thước tệp nào.



hướng dẫn đấu nối bộ điều khiển ddcsv





2 Hướng dẫn đấu nối

Nguồn: Bộ điều khiển 3,4 trục DDCSV này sử dụng điện áp 18-32VDC

bộ điều khiển máy tiện

Kết nối với bộ điều khiển cầm tay

Ta kết nối bộ điều khiển cầm tay với bộ điều khiển cầm tay thông qua các cổng trên DDCSV và màu dây tương ứng trên bộ điều khiển cầm tay

điều khiển máy cnc 3 trục



bộ điều khiển máy phay



Kết nối vào Driver và động cơ

bộ điều khiển máy khoan



điều khiển máy cnc



 Kết nối với cảm biến các trục

điều khiển cnc



Kết nối với Start, Stop và Estop

phụ kiện cnc
