Bộ điều khiển CNC DDCSV 3.1 được sử dụng khá phổ biến trên các máy CNC router, plasma, khắc gỗ và máy DIY nhờ khả năng hoạt động độc lập không cần máy tính, giao diện thân thiện và hỗ trợ nhiều trục điều khiển. Tuy nhiên trong quá trình sử dụng, người vận hành vẫn có thể gặp phải một số lỗi ảnh hưởng đến quá trình gia công. Dưới đây là những lỗi phổ biến nhất và cách xử lý hiệu quả.
1. Bộ điều khiển không khởi động
Nguyên nhân:
- Nguồn cấp 24VDC không có điện hoặc điện áp không đủ.
- Đấu ngược cực nguồn cấp.
- Dây nguồn lỏng hoặc tiếp xúc kém.
- Bộ nguồn bị hỏng.
Cách khắc phục:
- Kiểm tra điện áp đầu vào của bộ điều khiển.
- Kiểm tra cực dương (+24V) và cực âm (0V).
- Siết chặt các đầu nối nguồn.
- Thay thế bộ nguồn nếu cần thiết.
DDCSV 3.1 yêu cầu nguồn cấp ổn định để hoạt động bình thường.
2. Trục không di chuyển khi nhấn Jog
Nguyên nhân:
- Driver động cơ chưa được cấp nguồn hoặc đang báo lỗi.
- Chưa kích hoạt tín hiệu Enable cho driver.
- Đấu sai tín hiệu PUL, DIR.
- Cài đặt số xung trên mỗi mm chưa chính xác.
- Công tắc hành trình đang tác động.
Cách khắc phục:
- Kiểm tra nguồn cấp cho driver.
- Kiểm tra dây tín hiệu STEP/DIR.
- Kiểm tra trạng thái các công tắc giới hạn hành trình.
- Kiểm tra lại thông số trục trong phần cài đặt.
Theo tài liệu của DDCSV 3.1, việc kiểm tra dây động cơ và trạng thái limit switch là bước đầu tiên khi trục không hoạt động.
3. Máy không thể Home về gốc máy
Nguyên nhân:
- Đấu sai công tắc Home.
- Chọn sai kiểu tín hiệu NO hoặc NC.
- Cài đặt sai hướng Home của trục.
- Công tắc Home bị hỏng.
Cách khắc phục:
- Kiểm tra trạng thái tín hiệu Home trên màn hình I/O.
- Chỉnh lại kiểu NO/NC phù hợp.
- Cài đặt lại hướng tìm gốc của từng trục.
- Thay công tắc nếu phát hiện hỏng hóc.
DDCSV 3.1 hỗ trợ chức năng Homing tự động nên việc cài đặt đúng tín hiệu cảm biến là rất quan trọng.

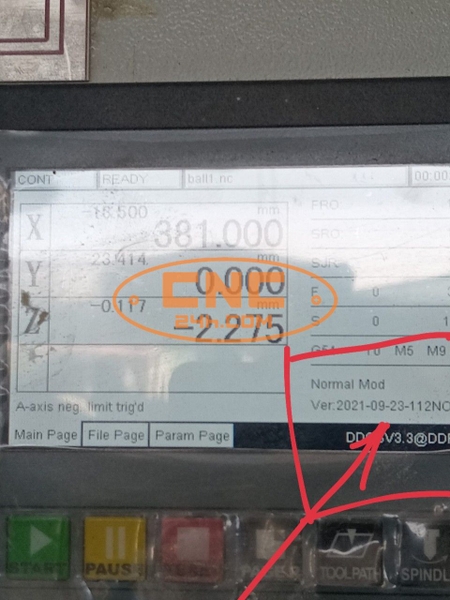

4. Báo lỗi giới hạn hành trình (Limit Alarm)
Nguyên nhân:
- Công tắc hành trình đang bị tác động.
- Đấu dây sai cực tín hiệu.
- Nhiễu điện trên dây tín hiệu.
- Cài đặt sai kiểu NO hoặc NC.
Cách khắc phục:
- Kiểm tra trạng thái các đầu vào Limit.
- Kiểm tra dây tín hiệu và nối đất chống nhiễu.
- Điều chỉnh lại thông số đầu vào trong hệ thống.
5. Chạy chương trình nhưng máy không hoạt động
Nguyên nhân:
- File G-code không tương thích.
- File bị lỗi cú pháp.
- Chưa chọn đúng file gia công.
- Chưa nhấn Start hoặc máy đang ở trạng thái Alarm.
Cách khắc phục:
- Kiểm tra lại file G-code bằng phần mềm mô phỏng.
- Đảm bảo chương trình sử dụng đúng hệ lệnh G-code mà DDCSV hỗ trợ.
- Xóa Alarm trước khi chạy chương trình.
Bộ điều khiển hỗ trợ chạy chương trình từ USB và có chức năng xem trước đường chạy dao để kiểm tra trước khi gia công.
6. Máy chạy sai kích thước hoặc sai vị trí
Nguyên nhân:
- Sai thông số Pulse/mm.
- Cài đặt vi bước trên driver không đúng.
- Động cơ bị mất bước do gia tốc quá lớn.
- Khớp nối hoặc cơ cấu truyền động bị trượt.
Cách khắc phục:
- Hiệu chỉnh lại thông số bước di chuyển.
- Kiểm tra cài đặt vi bước trên driver.
- Giảm gia tốc và tốc độ chạy nhanh.
- Kiểm tra cơ cấu cơ khí của máy.
7. Mất kết nối USB hoặc không nhận USB
Nguyên nhân:
- USB định dạng không phù hợp.
- USB dung lượng quá lớn hoặc chất lượng kém.
- File G-code chứa ký tự đặc biệt.
Cách khắc phục:
- Sử dụng USB dung lượng nhỏ và định dạng FAT32.
- Đổi sang USB khác nếu cần.
- Đặt tên file đơn giản, không sử dụng ký tự đặc biệt hoặc tiếng Việt có dấu.
8. Màn hình bị treo hoặc phản hồi chậm
Nguyên nhân:
- Nguồn cấp không ổn định.
- Nhiễu điện từ biến tần hoặc spindle.
- Firmware lỗi hoặc bộ nhớ chứa quá nhiều file.
Cách khắc phục:
- Kiểm tra nguồn cấp 24VDC.
- Đi dây tín hiệu riêng với dây động lực.
- Xóa các file không cần thiết trong USB.
- Cập nhật firmware nếu có phiên bản mới.
Kết luận
Phần lớn các lỗi trên bộ điều khiển DDCSV 3.1 xuất phát từ đấu nối tín hiệu, cài đặt thông số hoặc nhiễu điện trong hệ thống thay vì hỏng phần cứng. Đối với người mới sử dụng, việc kiểm tra theo thứ tự: nguồn cấp → tín hiệu I/O → driver → thông số cài đặt → chương trình G-code sẽ giúp xác định nguyên nhân nhanh và chính xác hơn.
Nếu gặp các lỗi phức tạp hơn, nhà sản xuất khuyến nghị cung cấp file cài đặt, chương trình G-code, phiên bản firmware và mô tả hiện tượng để hỗ trợ chẩn đoán chính xác hơn.
