Máy cắt CNC Plasma sử dụng ray dẫn hướng nào là tốt nhất ?

Rất nhiều khách hàng có hỏi mình về máy cắt CNC Plasma sử dụng ray dẫn hướng chữ T và ray trượt tròn khác nhau ở điểm gì và cái nào sử dụng bền hơn, tốt hơn. Hôm nay mình và các bạn sẽ cùng nhau đi phân tích về 2 loại ray sử dụng cho máy cắt CNC Plasma

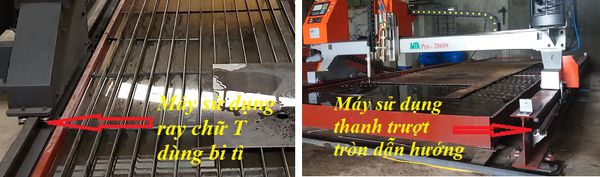

Hình ảnh về 2 loại ray:

máy cắt plasma cnc

Máy cắt Plasma CNC sử dụng Ray chữ T

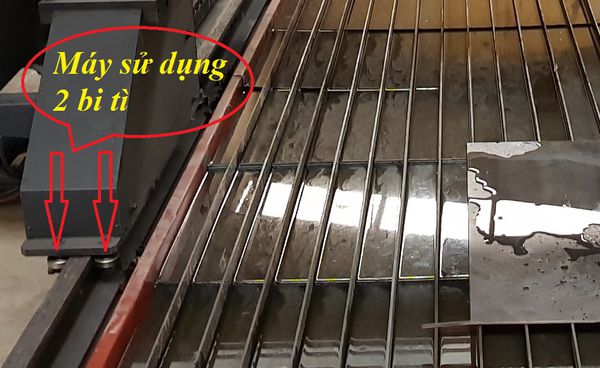

   + Máy cắt CNC Plasma sử dụng dạng ray chữ T ( hay còn gọi là ray đường tàu ) chuyển động bằng hình thức dùng 2 bi tì chuyển động trên thanh ray chữ T.

bi tỳ

    + Khi sử dụng ray chữ T cho máy cắt CNC Plasma trong quá trình làm việc lâu dài sẽ xảy ra hiện tượng rơ, rão làm cho máy chuyển động không trơn chu và có xảy ra sai số nhiều .

   + Ray chữ T thường được sử dụng trong 1 số máy móc, thiết bị như đường tàu, dầm cẩu trục, thang máy gia đình,…..

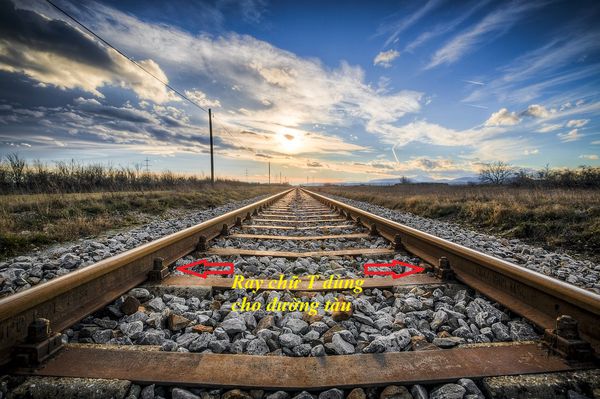

ray đường tàu

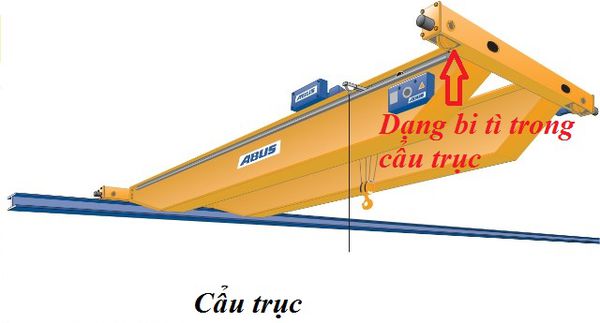

cẩu trục

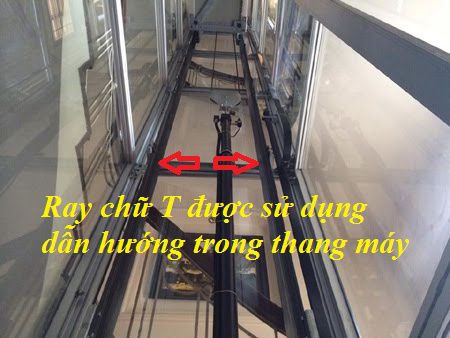

ray thang máy chữ T

2. Máy Cắt Plasma CNC sử dụng thanh trượt tròn dẫn hướng

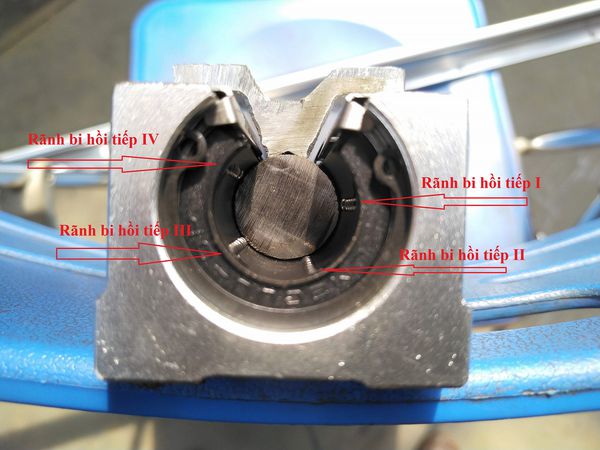

    + Máy cắt CNC Plasma sử dụng thanh trượt tròn dẫn hướng chuyển động bằng hình thức con trượt sẽ ôm trọn lấy thanh trượt để chuyển động. Bên trong con trượt có 4 rãnh bi hồi tiếp bằng thép tròn nối tiếp nhau tạo ra hệ thống truyền động di chuyển, giảm tối đa ma sát, giúp cho chuyển động nhanh, êm ái, chính xác và chuyển động theo chiều tịnh tiến về phía trước, không rung lắc và giảm được tiếng ồn rất hiệu quả. Mặt khác, thanh trượt tròn dẫn hướng sử dụng cho máy cắt cnc plasma còn có ưu điểm có thể chống ăn mòn và kháng gỉ sét do được mạ crom

con trượt tròn

  + Tốc độ di chuyển nhanh, êm ái, trơn chu,…

 +  Thanh trượt tròn tham gia vào quá trình dẫn hướng cho các loại máy móc cơ khí chính xác, máy phay, máy cắt Laser, máy CNC, máy tiện, cánh tay robot, dây chuyền, băng chuyền tự động, và một số thiết bị tự động hóa ,…..

   + Con trượt ôm chặt lấy thanh trượt nên không có sự rung lắc

     +  Thanh trượt tròn tham gia vào quá trình dẫn hướng cho các loại máy móc cơ khí chính xác: máy cắt plasma cnc máy phay, máy cắt Laser, máy CNC, máy tiện, cánh tay robot, dây chuyền, băng chuyền tự động, và 1 số thiết bị tự động hóa ,…..

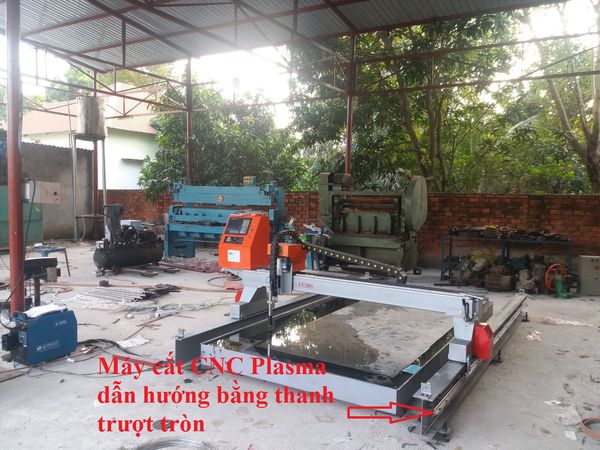

máy cắt cnc plasma

Máy Cắt Plasma CNC của MTA có sử dụng thanh trượt tròn để dẫn hướng
