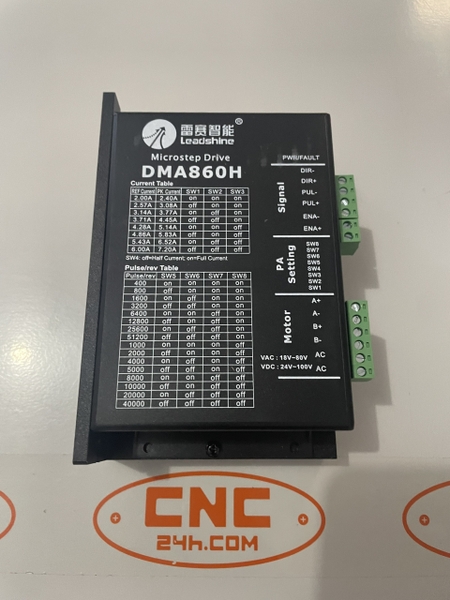

Driver điều khiển DMA860H chính hãng leadshine bảo hành 6 tháng .
Driver thường dùng cho Step size 86 như 86HS78 ( 4Nm ) , 86HS118 ( 8Nm) , 86HS156 (12Nm) bên CNC24H.COM đang cung cấp.

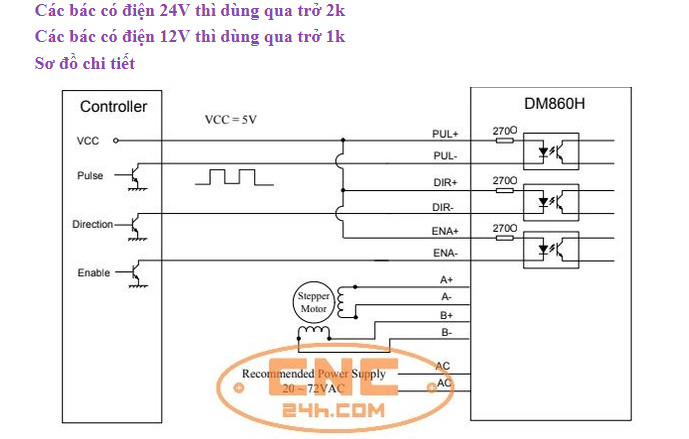

Sơ đồ đấu nối DMA 860H . Cần lưu ý nguồn điện cấp cho xung chỉ dùng 5VDC
Các lỗi thường gặp với Driver DMA860H và cách khắc phục
Driver DMA860H là dòng driver điều khiển động cơ bước 2 pha công suất lớn, thường sử dụng cho động cơ bước 86 và các máy CNC, máy cắt plasma, máy khắc gỗ và các hệ thống tự động hóa. Trong quá trình sử dụng, người dùng thường gặp một số lỗi sau:
1. Động cơ không quay
Nguyên nhân:
- Chưa cấp nguồn hoặc nguồn cấp không đủ điện áp.
- Đấu sai dây động cơ A+, A-, B+, B-.
- Chưa có tín hiệu xung PUL hoặc DIR từ bộ điều khiển.
- Chân ENA đang ở trạng thái vô hiệu hóa driver.
- Cài đặt dòng điện hoặc vi bước bằng DIP Switch chưa đúng.
Cách khắc phục:
- Kiểm tra điện áp nguồn cấp cho driver.
- Kiểm tra lại sơ đồ đấu dây động cơ.
- Kiểm tra tín hiệu PUL, DIR và ENA từ bộ điều khiển.
- Kiểm tra lại vị trí các công tắc DIP.
2. Động cơ chỉ quay một chiều
Nguyên nhân:
- Không có tín hiệu DIR hoặc tín hiệu DIR không thay đổi trạng thái.
- Bộ điều khiển CNC cấu hình sai chân Direction.
- Điện áp tín hiệu điều khiển không phù hợp.
Cách khắc phục:
- Kiểm tra dây DIR+ và DIR-.
- Kiểm tra cấu hình chân Direction trên Mach3, DDCSV hoặc PLC.
- Đo tín hiệu DIR khi đảo chiều chuyển động.
3. Động cơ quay ngược chiều
Nguyên nhân:
- Đấu ngược pha động cơ.
Cách khắc phục:
- Đảo vị trí dây A+ với A- hoặc B+ với B-.
- Không đảo đồng thời cả hai cặp dây vì chiều quay sẽ không thay đổi.
4. Động cơ rung nhưng không quay
Nguyên nhân:
- Sai thứ tự dây cuộn pha động cơ.
- Mất một pha động cơ do dây bị đứt hoặc lỏng.
- Cài đặt dòng điện quá thấp.
Cách khắc phục:
- Kiểm tra lại dây A+, A-, B+, B- bằng đồng hồ đo điện trở.
- Tăng mức dòng điện phù hợp với thông số động cơ.
- Kiểm tra các đầu nối và jack kết nối.
5. Động cơ mất bước hoặc chạy sai vị trí
Nguyên nhân:
- Gia tốc cài đặt quá lớn.
- Vi bước cài đặt không đúng.
- Dòng điện cài đặt quá nhỏ.
- Tải cơ khí quá nặng hoặc bị kẹt.
Cách khắc phục:
- Giảm gia tốc và tốc độ tối đa.
- Kiểm tra lại cài đặt vi bước.
- Tăng dòng điện phù hợp với động cơ.
- Kiểm tra hệ thống cơ khí.
6. Động cơ dừng khi đang tăng tốc
Nguyên nhân:
- Động cơ bị trượt bước do mô-men không đủ.
- Điện áp nguồn thấp.
- Gia tốc đặt quá cao.
Cách khắc phục:
- Giảm gia tốc.
- Tăng điện áp nguồn trong phạm vi cho phép.
- Sử dụng động cơ có mô-men lớn hơn nếu tải nặng.
7. Driver báo đèn đỏ hoặc FAULT
Ý nghĩa đèn nháy:
| Số lần nháy đèn đỏ | Nguyên nhân |
|---|---|
| 1 lần | Quá dòng (Over Current) |
| 2 lần | Quá áp (Over Voltage) |
Khi lỗi xuất hiện, driver sẽ ngắt điều khiển động cơ để bảo vệ thiết bị. Sau khi xử lý nguyên nhân cần tắt nguồn và cấp nguồn lại để reset lỗi.
8. Driver hoặc động cơ quá nóng
Nguyên nhân:
- Dòng điện cài đặt quá cao.
- Không gian tản nhiệt kém.
- Driver hoạt động liên tục ở tải lớn.
Cách khắc phục:
- Giảm mức dòng điện nếu có thể.
- Lắp thêm quạt làm mát hoặc tăng khoảng cách tản nhiệt.
- Kích hoạt chế độ giảm dòng khi đứng yên nếu cần.
9. Cấp nhầm điện áp vào chân xung PUL+, DIR+, ENA+
Đây là lỗi rất phổ biến với người mới sử dụng DMA860H.
- Các chân PUL+, DIR+, ENA+ chỉ sử dụng tín hiệu điều khiển 5VDC.
- Nếu cấp trực tiếp 12V hoặc 24V vào các chân này có thể làm hỏng mạch đầu vào của driver.
Lưu ý:
- Bộ điều khiển dùng tín hiệu 24V nên sử dụng điện trở hoặc mạch chuyển mức tín hiệu phù hợp.
- Kiểm tra kỹ sơ đồ đấu nối trước khi cấp nguồn cho driver.
Kinh nghiệm thực tế
Khoảng 80% sự cố trên DMA860H thường xuất phát từ:
- Đấu sai dây động cơ.
- Cài sai dòng điện hoặc vi bước.
- Cấp sai điện áp tín hiệu điều khiển.
- Gia tốc đặt quá cao so với tải thực tế.
