Các loại máy cắt Plasma cnc của công ty MTA

Máy Cắt Plasma CNC MTA được chia làm 2 dòng máy chính: máy cắt plasma cnc khung lắp ghép và máy cắt plasma cnc khung cứng

I - MÁY CẮT PLASMA CNC KHUNG LẮP GHÉP

máy cắt plasma

- Khung máy được thiết kế lắp ghép bằng thép hình H và thép hộp. Quá trình lắp ghép được đo bằng các thiết bị đo điện tử, laser cho độ chính xác cao. Khung máy được thiết kế dạng dầm thấp với độ cao của bàn đỡ phôi khá thấp giúp việc vận chuyển kê phôi lên bàn đỡ dễ dàng hơn.

- Với máy khung lắp ghép, khách hàng sau một thời gian chạy máy có thể thay đổi kích thước cắt hữu dụng bằng cách liên hệ với công ty MTA để lắp ghép kéo dài thêm trục Y.

- Khung máy có thể tháo rời rồi ghép lại -> giúp dễ dàng trong quá trình vận chuyển và đưa vào vị trí để làm việc. Giá thành trên cùng một khổ cắt thì khung lắp ghép rẻ hơn so với khung cứng.

- Trục Y chạy song mã 2 bên máy nên cho tải kéo khỏe, chuyển động êm ái và cho chính xác cao so với máy cắt plasma cnc 1 ray

- Máy được sử dụng hoàn toàn bằng ray trượt bi từ thép có độ cứng cao. Bề mặt ray được mạ một lớp Crom sáng bóng chịu được mài mòn, giảm tối đa lực ma sát trượt, chống rỉ sét từ nước bể máy bắn ra và đặc điểm khí hậu nóng ẩm ở Việt Nam

Dòng máy Plasma CNC MTA khung lắp ghép được chia nhỏ thành 3 kiểu máy với cấu hình máy khác nhau

1. MÁY CẮT PLASMA CNC MTA-M

- MTA-M ( Máy sử dụng động cơ AC Servo Mitsubishi)

- Sử dụng AC Servo Mitsubishi điều khiển vị trí nên đường cắt mịn, không xảy ra hiện tượng lỗi đường cắt do mất bước hoặc chạy không đúng vị trí.

- Với 2 động cơ kéo qua hộp số cho trục Y và 1 động cơ kéo qua hộp số trục X. Đảm bảo lực kéo dư tải trên 200% trong quá trình chuyển động của máy.

Đối tượng khách hàng là những đơn vị yêu cầu cắt ra sản phẩm với độ chính xác, cắt chi tiết máy, cắt hoa văn trang trí yêu cầu sắc nét và tinh xảo, cắt những chi tiết yêu cầu độ chính xác cao …

2. MÁY CẮT PLASMA CNC MTA-MH

- MTA-MH (Máy sử dụng động cơ AC Hybrid Servo (dòng động cơ lai giữa step và Servo ):

- Sử dụng AC Servo Hybrid  với 2 động cơ kéo qua hộp số cho trục Y và 1 động cơ kéo qua hộp số trục X. Đảm bảo lực kéo dư tải trên 200% trong quá trình chuyển động của máy.

Là dòng máy được thiết kế chuyên dùng cho các đơn vị cắt hoa văn trang trí nội ngoại thất, với mức giá và cấu hình đáp ứng được với nhu cầu của công việc, mang đến hiệu quả kinh tế cao

3. MÁY CẮT PLASMA CNC MTA-MS

- MTA-MS: Máy sử dụng động cơ step : là dòng máy có giá thành rẻ nhất của công ty MTA hiện nay

- Sử dụng động cơ step điều khiển vị trí  với 2 động cơ kéo qua hộp số cho trục Y và 1 động cơ kéo qua hộp số trục X. Đảm bảo lực kéo dư tải trên 200% trong quá trình chuyển động của máy.

Đối tượng khách là những xưởng cơ khí cắt hoa văn trang trí, cổng cửa nhưng muốn có máy giá thành rẻ .

BẢNG THÔNG SỐ KỸ THUẬT CỦA DÒNG MÁY KHUNG LẮP GHÉP

Model

MTA1530M

MTA1530MH

MTA1530MS

Chiều rộng cắt Max

1500mm

Chiều dài cắt Max

3000mm

Chiều dày cắt

0.5-40mm ( Phụ thuộc vào nguồn cắt )

Dòng động cơ trục X,Y

AC Servo Mitsubishi

Hybrid Servo

 Động cơ step

Tốc độ không tải

25.000mm/phút

15.000mm/phút

10.000mm/phút

Phần mềm

Sheetcam, Autocad

Độ chính xác đường cắt

± 0.5mm/m

Nguồn điện hệ thống điều khiển

220V-50Hz

Nguồn điện Plasma

380V-50Hz

Công suất hệ thống

1000W

Kích thước màn hình LCD

7 inch

Thiết bị điều chỉnh độ cao

Bộ THC điều khiển kỹ thuật số

Chế độ cắt

Plasma/oxy-gas

Đọc file cắt

Bộ nhớ trong và từ USB

Hệ thống khi Plasma

Khí nén

Nhiệt độ làm việc

 Từ 10ºC- đến 60ºC , độ ẩm 0-95%

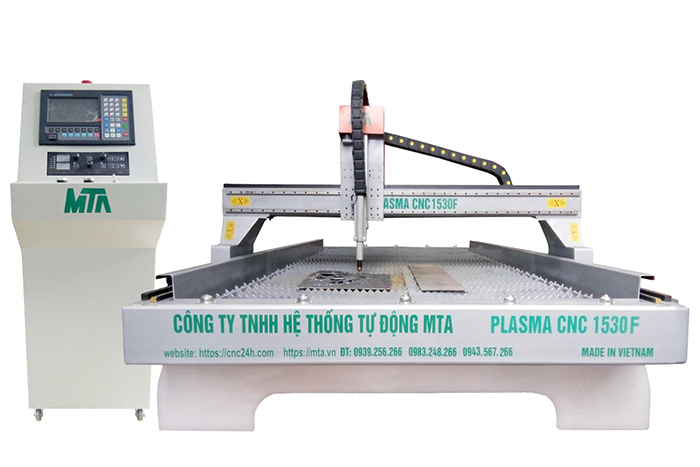

II - DÒNG MÁY CẮT PLASMA CNC MTA KHUNG CỨNG

máy cắt plasma cnc khung cứng

- Khung máy được hàn cường lực tạo sự đầm chắc chắn cho máy. Sau thời gian ổn định ứng suất của kim loại, toàn bộ khung sẽ đưa lên máy phay giường khổ lớn để phay tạo sự đồng phẳng và song song tuyệt đối giữa các thanh ray và thanh răng. Máy Cắt Plasma CNC Khung Cứng sử dụng thanh ray trượt vuông của Đài Loan tạo nên độ chính xác cao và độ ổn định cao của máy.

- Trục Y chạy song mã nên cho tải kéo khỏe, chuyển động êm ái và cho độ chính xác cao.

- Máy được sử dụng hoàn toàn bằng ray trượt bi từ thép có độ cứng cao. Bề mặt ray được mạ một lớp Crom sáng bóng chịu được mài mòn, giảm tối đa lực ma sát trượt, chống rỉ sét từ nước bể máy bắn ra và đặc điểm khí hậu nóng ẩm ở Việt Nam



Dòng máy Plasma CNC MTA khung cứng được chia nhỏ thành 3 kiểu máy với cấu hình máy khác nhau

1. MÁY CẮT HOA VĂN PLASMA CNC MTA-F : là dòng máy cao cấp nhất do công ty MTA sản xuất

 MTA-F Máy sử dụng động cơ AC Servo Mitsubishi: cho ra sản phẩm với độ sắc nét và độ chính xác cực cao phù hợp cắt chi tiết máy, cắt hoa văn trang trí yêu cầu sắc nét và tinh xảo, cắt những chi tiết yêu cầu độ chính xác cao …)
- Sử dụng AC Servo Mitsubishi điều khiển vị trí nên đường cắt mịn, không xảy ra hiện tượng lỗi đường cắt do mất bước hoặc chạy không đúng vị trí.

- Với 2 động cơ kéo qua hộp số cho trục Y và 1 động cơ kéo qua hộp số trục X. Đảm bảo lực kéo dư tải trên 200% trong quá trình chuyển động của máy.



 2. MÁY CẮT HOA VĂN PLASMA CNC MTA-FH

MTA1530FH (Máy sử dụng động cơ AC Hybrid Servo  dòng động cơ lai giữa step và Servo ): Là dòng máy được thiết kế chuyên dùng cho các đơn vị cắt hoa văn trang trí nội ngoại thất, với mức giá và cấu hình đáp ứng được với nhu cầu của công việc, mang đến hiệu quả kinh tế cao ( vốn đầu tư ban đầu và chất lượng, năng suất đảm bảo hiệu quả )

- Sử dụng AC Servo Hybrid  với 2 động cơ kéo qua hộp số cho trục Y và 1 động cơ kéo qua hộp số trục X. Đảm bảo lực kéo dư tải trên 200% trong quá trình chuyển động của máy.

- Khung máy được thiết kế hàn nguyên khối bằng thép hộp trên dưỡng được phay chính xác bằng máy phay CNC cho độ chắc chắn và độ chính xác cao.

 3. MÁY CẮT HOA VĂN PLASMA CNC 1530FS

MTA1530FS ( Máy sử dụng động cơ step) : Đối tượng khách hàng nhà đơn vị xưởng cơ khí không có yêu cầu cao về sản phẩm cắt hay những xưởng cơ khí cắt hoa văn trang trí nhưng muốn có máy giá thành rẻ

- Sử dụng động cơ step điều khiển vị trí. Với 2 động cơ kéo qua hộp số cho trục Y và 1 động cơ kéo qua hộp số trục X. Đảm bảo lực kéo dư tải trên 200% trong quá trình chuyển động của máy.

- Khung máy được thiết kế hàn nguyên khối bằng thép hộp trên dưỡng được phay chính xác bằng máy phay CNC cho độ chắc chắn và độ chính xác cao.

BẢNG THÔNG SỐ KỸ THUẬT CỦA DÒNG MÁY KHUNG CỨNG

Model

MTA1530F

MTA1530FH

MTA1530FS

Chiều rộng cắt Max

1500mm

Chiều dài cắt Max

3000mm

Chiều dày cắt

0.5-40mm ( Phụ thuộc vào nguồn cắt)

Dòng động cơ sử dụng

AC Servo Mitsubishi

Hybrid Servo

 Động cơ step

Tốc độ không tải

25.000mm/phút

15.000mm/phút

10.000mm/phút

Phần mềm

Sheetcam, Autocad

Độ chính xác đường cắt

± 0.5mm/m

Nguồn điện hệ thống điều khiển

220V-50Hz

Nguồn điện Plasma

380V-50Hz

Công suất hệ thống

1000W

Kích thước màn hình LCD

7 inch

Thiết bị điều chỉnh độ cao

Bộ THC điều khiển kỹ thuật số

Chế độ cắt

Plasma/oxy-gas

Đọc file cắt

Bộ nhớ trong và từ USB

Hệ thống khi Plasma

Khí nén

Nhiệt độ làm việc

 Từ 10ºC- đến 60ºC , độ ẩm 0-95%

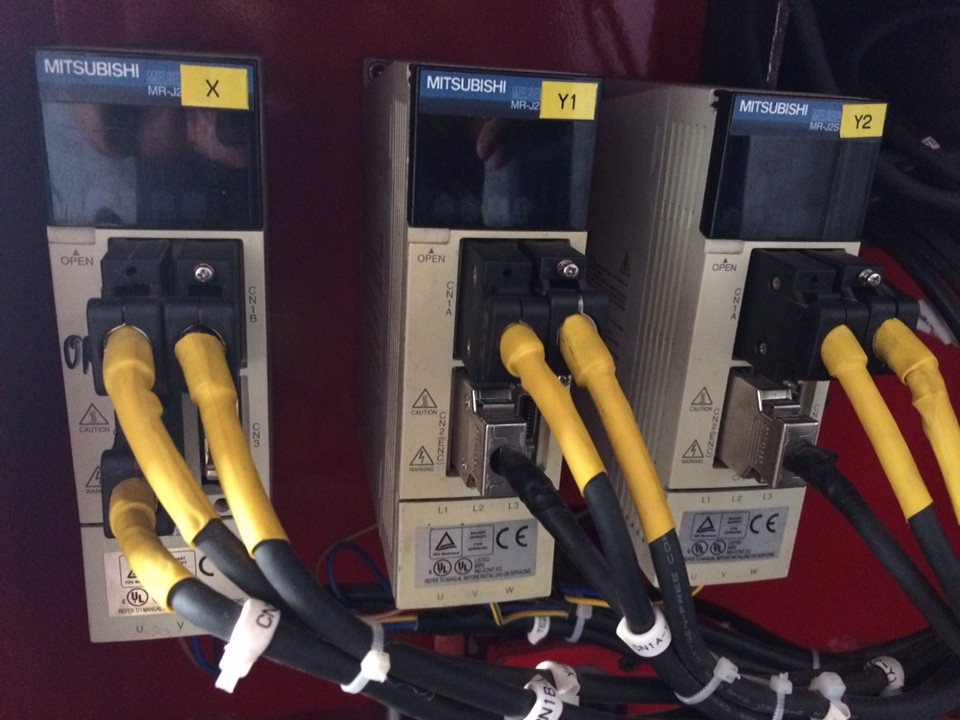

AC Servo Mitsubishi của máy cắt plasma cnc

máy cắt cnc plasma

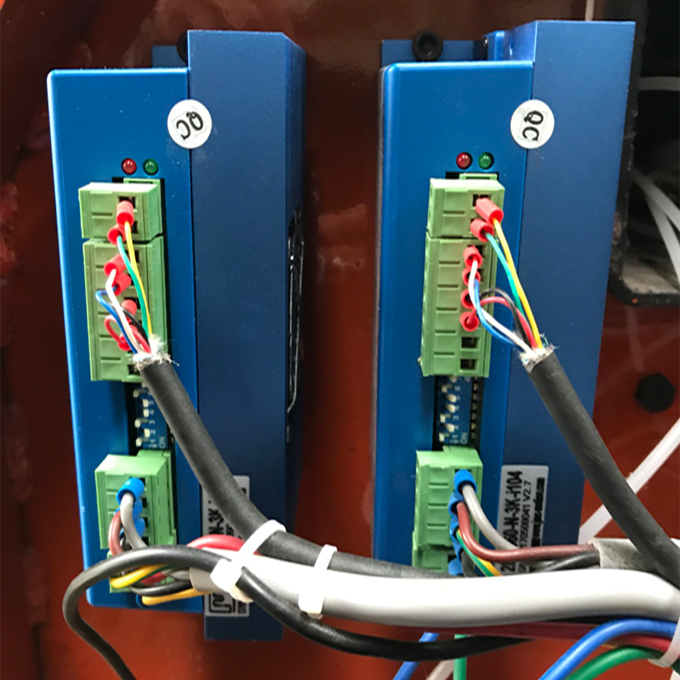

Driver điều khiển động cơ step của máy cắt plasma cnc

máy cắt plasma
