Hướng dẫn đấu nối động cơ bước và Driver vào bộ phát xung DKC-1A

CNC24H.COM xin giới thiệu tới quý khách hàng bài Hướng dẫn đấu nối động cơ bước 2 pha kết nối với Driver và bộ phát xung DKC-1A

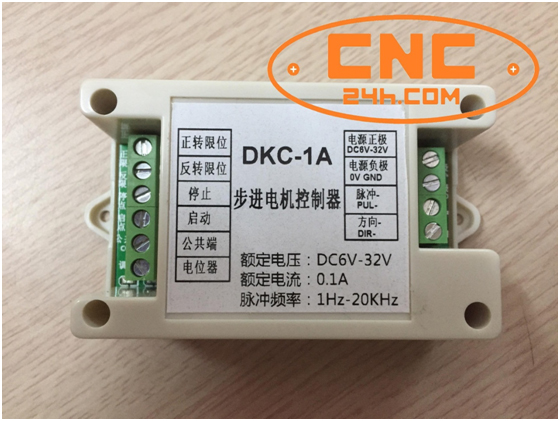

1.Bộ DKC-1A

Bộ phát xung DKC-1A

Điện áp: 6-32 VDC

Dòng:0.1A

Dải tần số:1-20KHz

bộ phát xung

Bộ DKC-1A này thay thế cho bộ điều khiển máy. Ta có thể điều khiển các chức năng như khởi động, dừng, đảo chiều quay thuận, đảo chiều quay ngược thông qua công tắc.



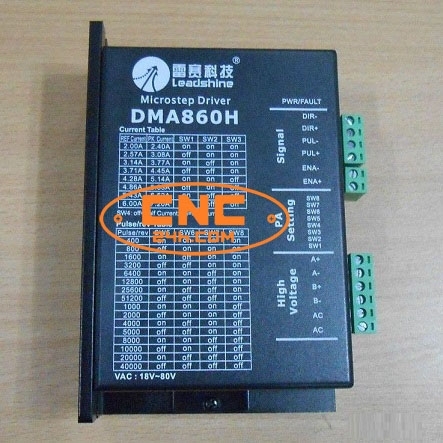

2. Driver điều khiển động cơ.

Bài viết này sử dụng Driver DMA860H của Leadshine.

điều khiển động cơ bước



Trên Driver này cho phép ta cài đặt xung và dòng điện phù hợp cho nhiều loại động cơ khác nhau thông qua các nút gạt từ SW1-SW8.

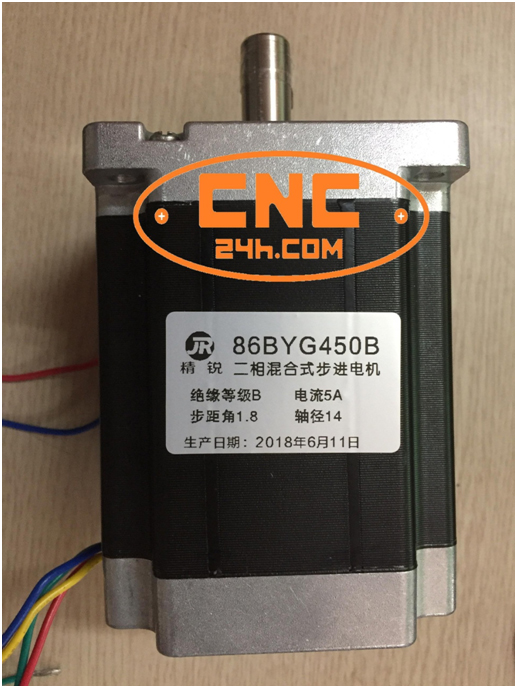

3. Động cơ bước 8 N.m 86BYG450B

động cơ bước

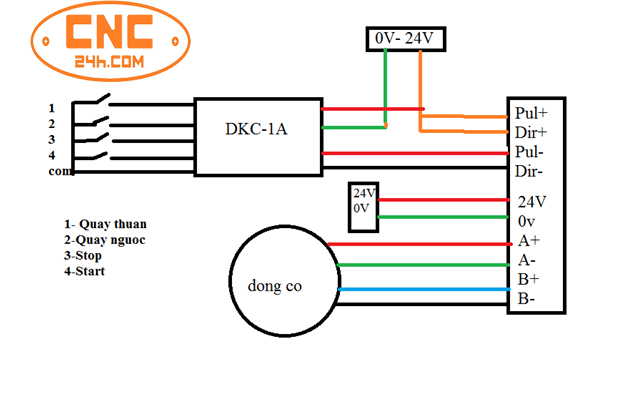

4. Sơ đồ kết nối.

Ta kết nối như sơ đồ bên dưới và cài đặt xung và dòng phù hợp là có thể chạy được.

**Chú Ý:

Phải đầu điện trở 2K(Ôm) trước Pul+ và Dir+ nếu là nguồn 24V. Nguồn 5V thì không cần điện trở.

hướng dẫn đấu nối động cơ bước với bộ phát xung
