Tìm hiểu về động cơ bước

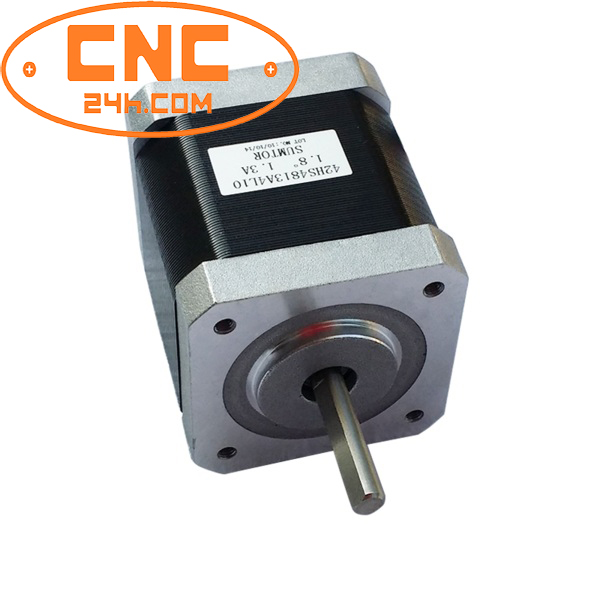

Động cơ bước là gì?

Động cơ bước (Stepper Motor) là loại động cơ điện chuyển đổi các xung điện điều khiển thành những chuyển động quay theo từng góc cố định gọi là "bước". Mỗi khi driver nhận được một xung điều khiển, động cơ sẽ quay thêm một góc xác định thay vì quay liên tục như động cơ điện thông thường.

Ví dụ, một động cơ bước có góc bước 1,8° sẽ cần 200 xung để quay đủ một vòng 360°.

Nguyên lý hoạt động

Động cơ bước hoạt động dựa trên việc cấp điện tuần tự vào các cuộn dây bên trong động cơ. Khi các cuộn dây được kích hoạt theo một trình tự nhất định, rotor sẽ quay từng bước nhỏ tương ứng với các xung điều khiển nhận được từ driver.

Số xung điều khiển càng nhiều thì động cơ quay càng nhiều góc và vị trí của động cơ được xác định chính xác thông qua số lượng xung đã gửi.

Cấu tạo cơ bản của động cơ bước

Một động cơ bước thường bao gồm:

• Stator: Phần đứng yên chứa các cuộn dây điện từ.
• Rotor: Phần quay được chế tạo từ nam châm vĩnh cửu hoặc vật liệu từ tính.
• Trục động cơ: Truyền chuyển động ra ngoài.
• Encoder (đối với động cơ Hybrid Servo): Giúp phản hồi vị trí về driver để tạo thành hệ thống vòng kín.

Các loại động cơ bước phổ biến

1. Động cơ bước nam châm vĩnh cửu (PM Stepper)

• Cấu tạo đơn giản.
• Giá thành thấp.
• Mô-men xoắn không cao.

2. Động cơ bước từ trở biến thiên (VR Stepper)

• Tốc độ đáp ứng nhanh.
• Độ chính xác khá cao.
• Ít được sử dụng trong công nghiệp hiện nay.

3. Động cơ bước lai (Hybrid Stepper)

• Là loại phổ biến nhất hiện nay.
• Kết hợp ưu điểm của hai loại trên.
• Độ chính xác cao, mô-men lớn và vận hành ổn định.

Thông số quan trọng của động cơ bước

Góc bước

Là góc quay của động cơ sau mỗi xung điều khiển.

Các giá trị phổ biến:

• 1,8° (200 bước/vòng)
• 0,9° (400 bước/vòng)

Mô-men giữ (Holding Torque)

Là lực giữ trục động cơ khi đứng yên và vẫn được cấp điện.

Dòng điện định mức

Là dòng điện làm việc tối đa của động cơ, được dùng để cài đặt trên driver.

Điện áp làm việc

Động cơ bước thường được điều khiển bằng dòng điện thông qua driver nên điện áp làm việc phụ thuộc vào driver và nguồn cấp.

Ưu điểm của động cơ bước

• Điều khiển vị trí chính xác.
• Không cần encoder trong nhiều ứng dụng.
• Giá thành thấp hơn servo.
• Dễ điều khiển bằng PLC, Mach3, Arduino hoặc vi điều khiển.
• Mô-men giữ tốt ở tốc độ thấp.
• Phù hợp với các ứng dụng yêu cầu định vị chính xác.

Nhược điểm của động cơ bước

• Dễ mất bước khi tải lớn hoặc tăng tốc quá nhanh.
• Mô-men giảm khi tốc độ tăng cao.
• Có thể phát sinh rung và tiếng ồn ở một số dải tốc độ.
• Hiệu suất thấp hơn động cơ servo.
• Tỏa nhiệt tương đối lớn khi hoạt động liên tục.

Ứng dụng của động cơ bước

Động cơ bước được sử dụng rất phổ biến trong:

• Máy CNC khắc gỗ, khắc đá, plasma.
• Máy cắt laser CO2 và Fiber Laser.
• Máy in 3D.
• Máy đóng gói tự động.
• Máy dán nhãn.
• Robot và thiết bị tự động hóa.
• Hệ thống băng tải định vị.
• Máy đo kiểm công nghiệp.

Động cơ bước và động cơ servo khác nhau như thế nào?

Một số kích thước động cơ bước phổ biến

• 42mm (NEMA17): Máy in 3D, thiết bị nhỏ.
• 57mm (NEMA23): Máy CNC mini, máy khắc.
• 86mm (NEMA34): Máy CNC công nghiệp, máy plasma.
• 110mm trở lên: Máy tải nặng và thiết bị công nghiệp lớn.

Kết luận

Động cơ bước là giải pháp điều khiển vị trí hiệu quả, chi phí hợp lý và được ứng dụng rộng rãi trong lĩnh vực CNC và tự động hóa. Đối với các ứng dụng yêu cầu tốc độ rất cao hoặc tải lớn, động cơ servo thường là lựa chọn phù hợp hơn. Tuy nhiên, với phần lớn máy CNC cỡ nhỏ và trung bình, động cơ bước vẫn là lựa chọn kinh tế và đáng tin cậy.
