Thanh trượt, Thanh răng, Vít me

Cơ khí máy thường có Thanh trượt, Thanh răng, Vít me

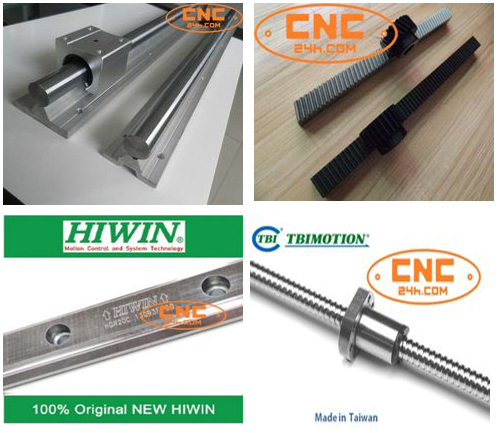

Thanh trượt, Thanh răng, Vít me





A- THANH TRƯỢT VUÔNG

Thanh trượt vuông có độ chính xác cao hơn, chịu được tải trọng lớn hơn, tuổi thọ lớn hơn, chuyển động mượt mà hơn so với thanh trượt tròn nhưng thanh trượt vuông có giá thành cao hơn thanh trượt tròn. Nó nằm tròn hệ thống cơ khí của máy cắt cnc plasma, máy tự động hóa, máy cơ khí...

Ở Việt Nam có 2 loại thanh trượt vuông được sử dụng rộng rãi là thanh trượt vuông TBI và thanh trượt vuông Hiwin. Ngoài ra còn một số loại thanh trượt vuông của THK, Iko, Misumi, PMI cũng được sử dụng nhưng ít hơn. CNC24H.COM đều cung cấp các loại thanh trượt vuông thông dụng, đang có mặt trên thị trường hiện nay.

Thanh trượt vuông thường có kích thước bề mặt thanh trượt là 15mm, 20mm, 25mm, 30mm, 45mm, ngoài ra còn có các thanh trượt loại nhỏ có kích thước là 5mm, 7mm, 9mm, 12mm, hoặc thanh trượt loại lớn có kích thước là 55mm, 65mm

I - Thanh trượt vuông Hiwin

1. Thanh trượt vuông Hiwin HGR

- Thanh trượt vuông Hiwin HGR được sử dụng phổ biến nhất trong các loại thanh trượt, nó có các mã: HGR15, HGR20, HGR25, HGR30, HGR35, HGR45, HGR55, HGR65

- Thanh trượt Hiwin, con trượt Hiwin HGR được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái). Nó có khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HG còn có ưu điểm:

- Được kiểm tra chặt chẽ cả đầu vào, quá trình sản xuất và khi thành sản phẩm hoàn thiện nên nó có độ tin cậy cao, ít sai số, vỡ hỏng. Nó chuyển động mượt mà với tốc độ cao, tuổi thọ cao, đáp ứng được yêu cầu của khách hàng.

- Đi cùng với thanh trượt HGR có con trượt loại bản nhỏ HGH15CA, HGH20CA, HGH25CA, HGH30CA, HGH35CA, HGH45CA, HGH55CA, HGH65CA và con trượt loại bản lớn (có cánh) HGW15CC, HGW20CC, HGW25CC, HGW30CC, HGW35CC, HGW45CC, HGW65CC

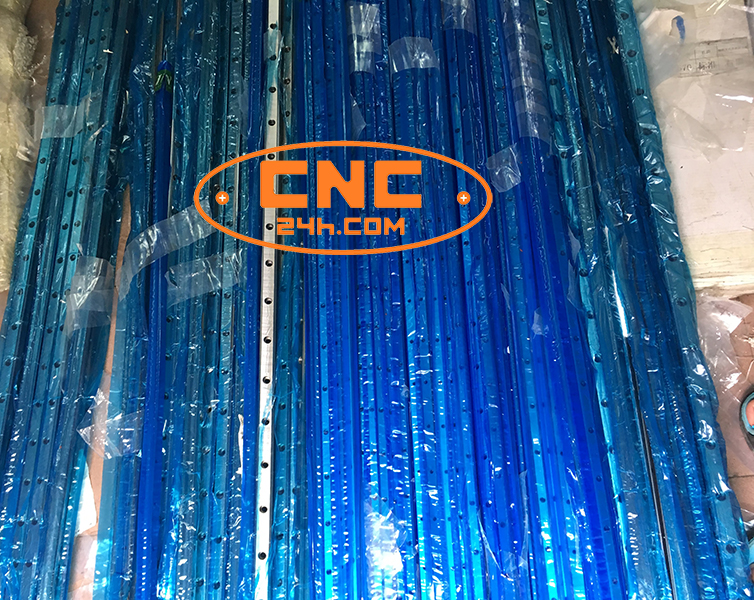

thanh trượt hiwin







2. Thanh trượt vuông Hiwin EGR

- Thanh trượt vuông Hiwin EGR có các mã: EGR15, EGR20, EGR25, EGR30, EGR45...Thanh trượt vuông Hiwin EGR được thiết kế với chiều cao thấp hơn và chiều dài ngắn hơn so với các dòng con trượt Hiwin khác nên nó phù hợp với các máy tự động hóa cần tốc độ cao và có không gian hoạt động hạn chế.

- Con trượt vuông EGR có các mã EGH15CA, EGH20CA, EGH25CA, EGH30CA, EGH35CA (con trượt bản nhỏ), EGH35CA, EGW15CC, EGW20CC, EGW25CC, EGW30CC, EGW35CC (con trượt bản rộng)



3. Thanh trượt vuông Hiwin MGN

- Thanh trượt Hiwin MGN là thanh trượt mini dùng cho các máy cơ khí nhỏ, máy tự động nhỏ, cần độ chính xác cao.

- Thanh trượt vuông Hiwin MGN có các mã: MGN7C, MGN9C, MGN12C, MGN15C, …



II - Thanh trượt vuông TBI

1. Thanh trượt vuông TBI TR

- Thanh trượt vuông TBI là thanh trượt vuông của Đài Loan. Thanh trượt TRH có các mã: TR15, TR20, TR25, TR30, TR35, TR45, TR65 ….

- Thanh trượt vuông TBI đi cùng con trượt TRH15VL, TRH20VL, TRH25VL, TRH30VL, TRH35VL, TRH45VL, TRH55VL, TRH65VL (bản nhỏ) và con trượt TRH15FN, TRH20FN, TRH25FN, TRH30FN, TRH35FN, TRH45FN, TRH55FN, TRH65FN (bản rộng)

Thanh trượt vuông TBI, con trượt vuông TBI TRH có các ưu điểm vượt trội như: có độ cứng cao, khả năng chịu được tải trọng lớn, mượt mà



B - THANH TRƯỢT TRÒN

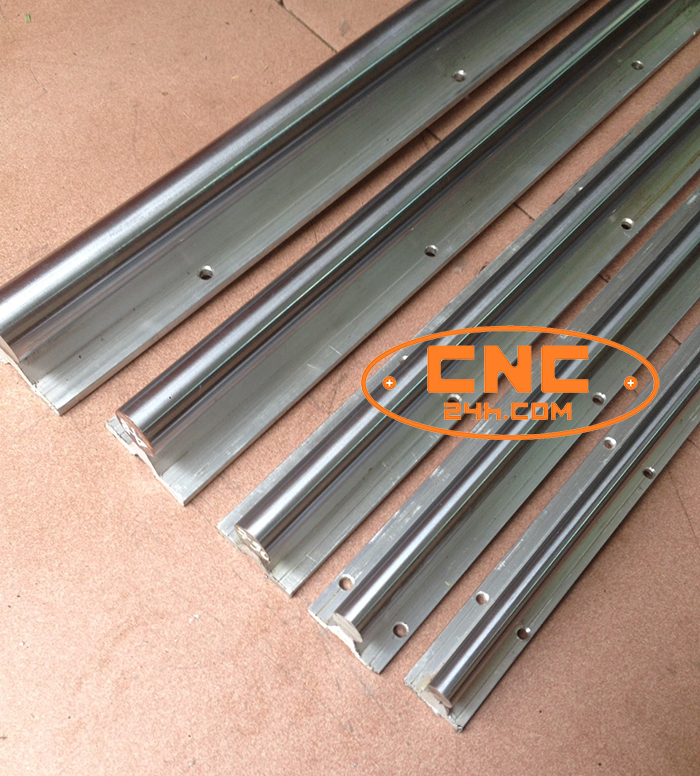

I- Thanh trượt tròn có đế (SBR)

Thanh trượt tròn có đế hay còn gọi là thanh trượt tròn có giá đỡ.

Thanh trượt tròn có đế có các phi: SBR12, SBR16, BR20, SBR25, SBR30, SBR35,



II- Thanh trượt tròn (SCS)

Thanh trượt tròn Ф12, Ф16, Ф20, Ф25, Ф30 hay ray trượt tròn làm bằng thép chịu lực cao, bề mặt mạ chrome chất lượng cao, giá thành hạ

· Thanh trượt tròn có các loại phi: SCS12, SCS16, SCS20, SCS25, SCS30, SCS35, SCS40, SCS50, ….

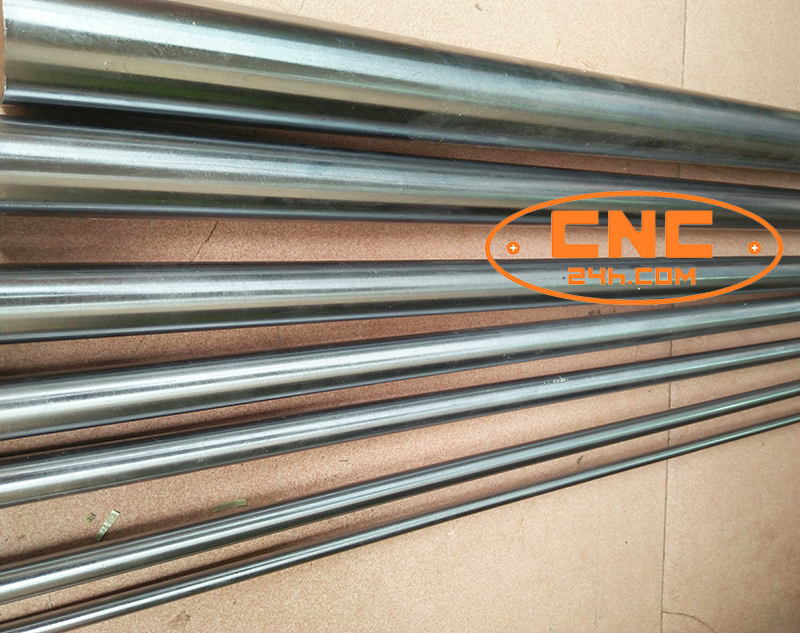

thanh trượt tròn

III- Thanh trượt tròn rỗng

Thanh trượt tròn rỗng có các loại phi: 12, 16, 20, 25, 30, …

- Thanh trượt tròn mạ crom, rỗng bên trong, có độ cứng: HRC60

- Đường kính bên ngoài thanh trượt từ 12 đến 60mm, đường kính lỗ bên trong từ 6 đến 46mm

- Bề mặt nhẵn bóng, độ gồ ghề: Dưới 1.5μM (Rmax)



C- VÍT ME ĐAI ỐC

- Vitme bi là một hệ thống truyền động , được gia công chính xác để biến đổi chuyển động quay thành chuyển động tịnh tiến theo cơ chế con vít - bu lông (Đai ốc bi). Mà tiếp xúc giữa trục vít và đai ốc vitme là một lớp bi thép để giảm tối đa lực ma sát. Giúp chuyền động một cách trơn tru và có độ chính xác cao, vitme bi có thể hoạt động liên tục và bền bỉ trong một thời gian dài . Như loại Vitme của CNC24H.COM cung cấp thông dụng, chuyên dùng cho lắp máy đang có mặt trên thị trường hiện nay:

I- VITME ĐAI ỐC BƯỚC 5

Vitme TBI SFU bước 5 có các phi như: SFU1205, SFU1605, SFU2005, SFU2505, SFU3205, SFU4005, …

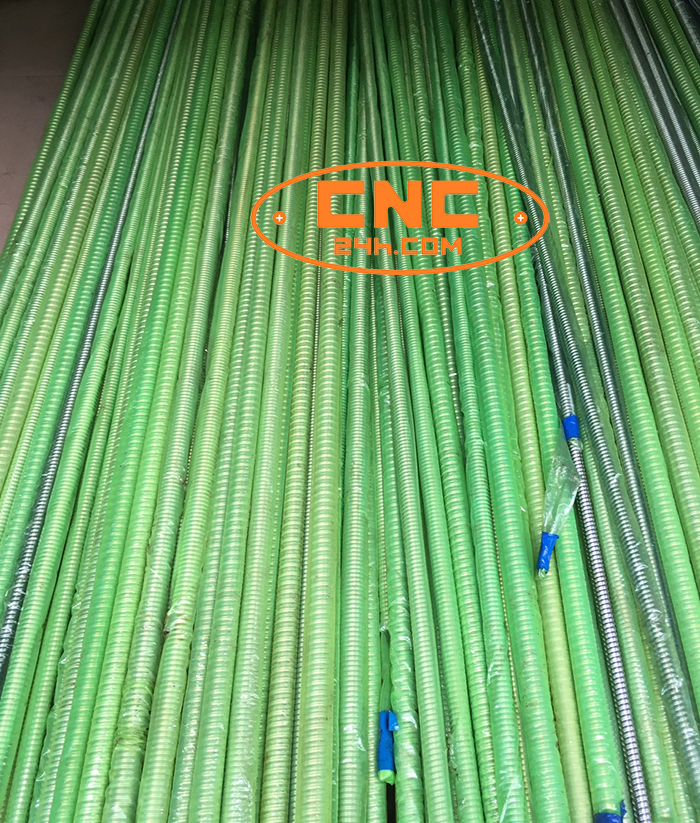

vít me

Vitme TBI SFU bước 5 có các ưu điểm như:

- Chất lượng được đảm bảo. TBI MOTION có tiêu chuẩn kiểm soát chất lượng rất nghiêm ngặt tất cả các quá trình để sản xuất Vitme nên chất lượng được đảm bảo

- Độ chính xác cao.

- Vận hành trơn tru, mịn màng, ma sát rất thấp.

- Độ cứng cao, có khả năng chịu tải cao.

·- Tuổi thọ lâu: Việc lựa chọn vật liệu nghiêm ngặt, xử lý nhiệt tốt, kỹ thuật sản xuất tốt cộng với kinh nghiệm được đúc kết nhiều năm nên TBI tạo ra được sản phẩm vitme có độ bền cao, tuổi thọ lâu dài.



II- VÍT ME ĐAI ỐC BƯỚC 10

Vitme TBI SFU bước 10 có các loại phi như sau: SFU1210, SFU1610, SFU2010, SFU2510, SFU3210, SFU4010, ….



D- THANH RĂNG

- Thanh răng là vật liệu được gia công chế tạo rất chi tiết độ chính xác cao, sử dụng các loại máy như: máy phay, máy cưa, máy khoan, máy mài, máy tiện…. với thông số kỹ thuật cho trước của khách hàng. Để lắp vào các thiết bị máy móc nhằm tạo ra các sản phẩm phục vụ cho cuộc sống hàng ngày của con người.

- Ngoài ra thanh răng kết hợp với bánh răng để tạo sự sự chuyển động ăn khớp theo dạng cứng vào nhau mà không gây ra độ trượt. Điều này cho phép truyền các lực nhỏ ví dụ như trong ngành kỹ thuật chính xác, hay 1 lực rất lớn, ví dụ như: bộ truyền động trong máy cán, giữ được tỷ lệ truyền chính xác. Hoặc ví dụ trong thanh răng của máy CNC lại có 2 loại: thanh răng thẳng và thanh răng chéo, là phụ kiện CNC giúp dẫn động cơ bản trong máy khắc CNC nói riêng và các máy tự động hóa nói chung.

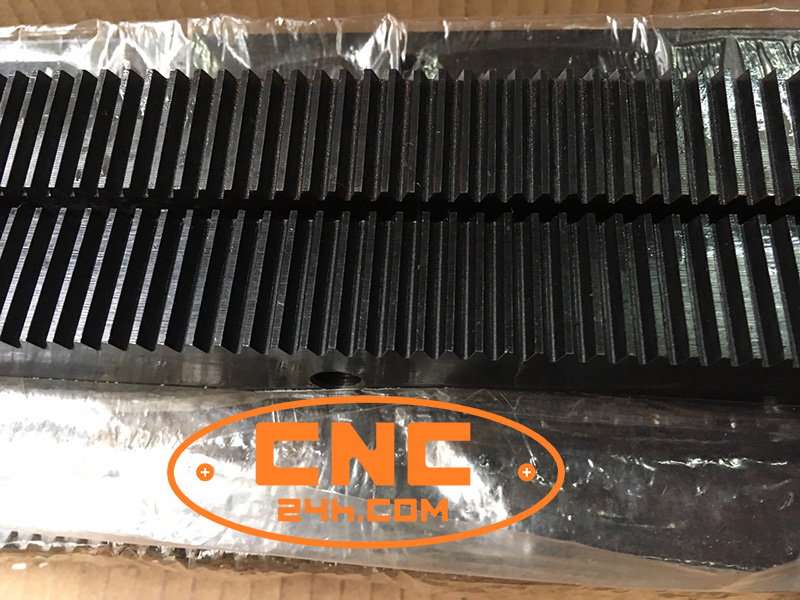

thanh răng

Các loại thăng răng mà CNC24H.COM cung cấp là:

I - Thăng răng đã tôi và chưa mài đầu răng

- Thanh răng đã tôi và chưa mài đầu răng có 2 loại chuyên dùng đó là thanh răng thẳng và thanh răng chéo 1.25M

 - Là thanh răng đã tôi chưa mài đầu, giá thành rẻ hơn thanh răng đã tôi và mài đầu răng nên tiết kiệm được chi phí khi lắp máy. Thanh răng có sự nhất quán, truyền tải thông suốt, không có tiếng ồn

II - Thăng răng đã tôi và mài đầu răng

Là thanh răng đã tôi và mài đầu răng, đảm bảo được độ cứng và có độ chính xác cao, thời gian sử dụng được lâu dài do ít bị mòn đầu răng hơn nhiều so với thanh răng chưa mài đầu răng

Thanh răng thẳng 1.25M đã tôi, mài đầu

Thanh răng thẳng 1.5M đã tôi, mài đầu

Thanh răng thẳng 2M đã tôi, mài đầu



1- THANH RĂNG 1.25M 22X25XL1671 ĐÃ TÔI MÀI

Thanh răng 1.25M đã được tôi nhiệt và mài đầu răng nên đảm bảo được độ cứng cao, độ chính xác cao, đã gia công lỗi

- Module 1.25M, Kích thước: Chiều rộng (mặt răng) 22mm * Chiều cao 25mm *  Chiều dài 671mm, nặng khoảng 3kg

- Chất liệu Thép thành phẩm 45 #, là thép không gỉ chất lượng cao

- Thanh răng thẳng 1.25M có răng nhất quán, truyền tải thông suốt, độ chính xác cao. không có tiếng ồn, sự hao mòn và gãy vỡ không phát sinh

2- THANH RĂNG 1.5M 20X20XL1000 ĐÃ TÔI MÀI

- Thanh răng 1.5M 20x20xL1000 đã tôi nhiệt và mài phẳng đầu răng đảm bảo độ chính xác cao

- Thanh răng 1.5M chưa gia công lỗ, khách hàng gia công theo thiết kế riêng

- Kích thước chiều rộng 20mm x chiều cao 20mm x chiều dài 1000mm

- Vật liệu: thép qua tôi nhiệt.



3- THANH RĂNG 2M 20X20XL1000 ĐÃ TÔI MÀI

Module 2M, Kích thước: Chiều rộng (mặt răng) 20mm * Chiều cao 20mm * Chiều dài 1000mmThanh răng 2M chưa gia công lỗ, khách hàng gia công theo thiết kế riêng



4- THANH RĂNG 2M 30X30XL1000 ĐÃ TÔI MÀI

Module 2M, Kích thước: Chiều rộng (mặt răng) 30mm * Chiều cao 30mm * Chiều dài 1000mm
