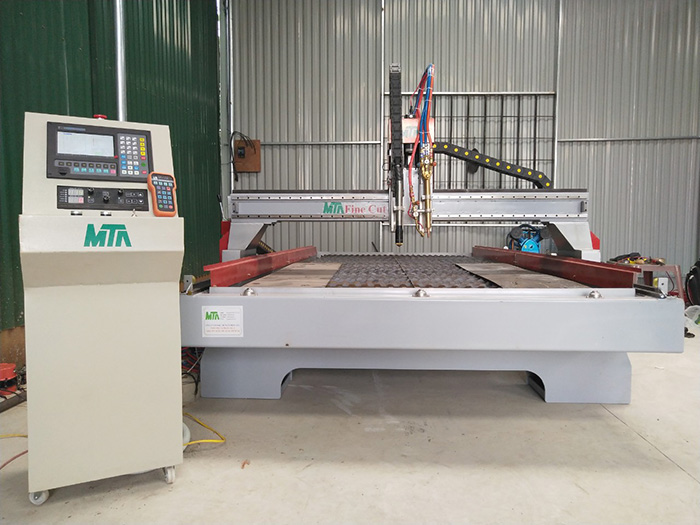

Máy cắt Plasma MTA-FineCut 1530 (Động cơ Mitsubishi)

Giá: 184.000.000₫ Còn hàng

Máy cắt hoa văn mỹ thuật Plasma CNC MTA FineCut1530  là dòng máy cao cấp nhất do công ty MTA chế tạo, máy chuyên cắt hoa văn sắt mỹ thuật, cửa cổng, lan can, cắt phôi, bản mã, hoa văn kim loại...

Máy Cắt CNC Plasma MTA-FineCut 1530 là dòng máy cắt CNC Plasma cao cấp của MTA, có khung được hàn cường lực kết hợp với thanh ray trượt vuông của Đài Loan, sử dụng động cơ AC Servo Mitsubishi.

Model: MTA-FineCut 1530

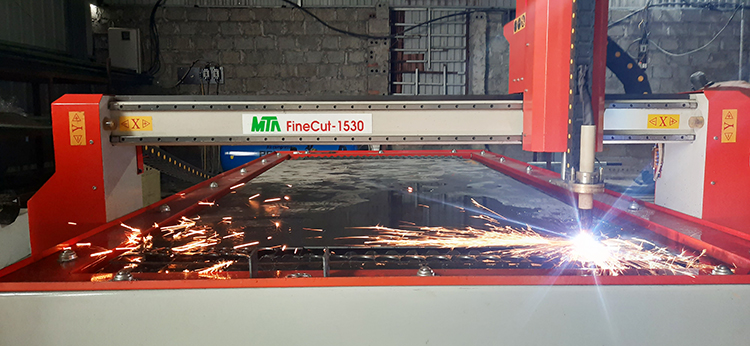

Máy cắt sắt mỹ thuật Plasma CNCMáy cắt Plasma MTA-FineCut 1530 có đặc điểm:

1. Động cơ của máy

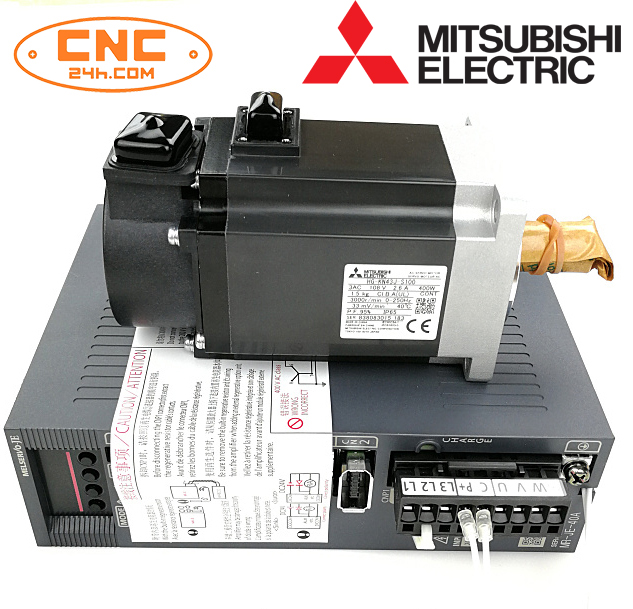

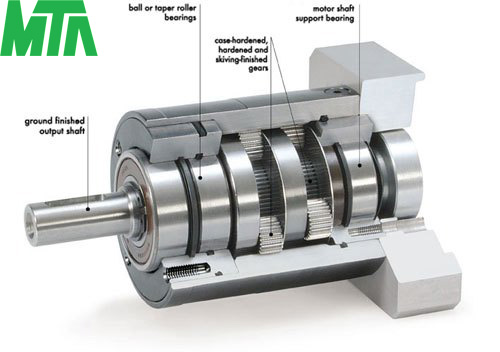

Máy sử dụng động cơ AC Servo Mitsubishi kết hợp hộp số HARMONIC cho trục X và 2 bên trục Y nên máy chuyển động êm ái và chính xác cho ra những đường cắt sắc nét và mịn màng, tốc độ cắt nhanh

động cơ mitsubishi



Trục Y được lắp song mã dư tải 200% cho chất lượng vết cắt mịn, không mất bước, tốc độ không tải cao.

SERVO MITSUBISHI



2. Khung máy:

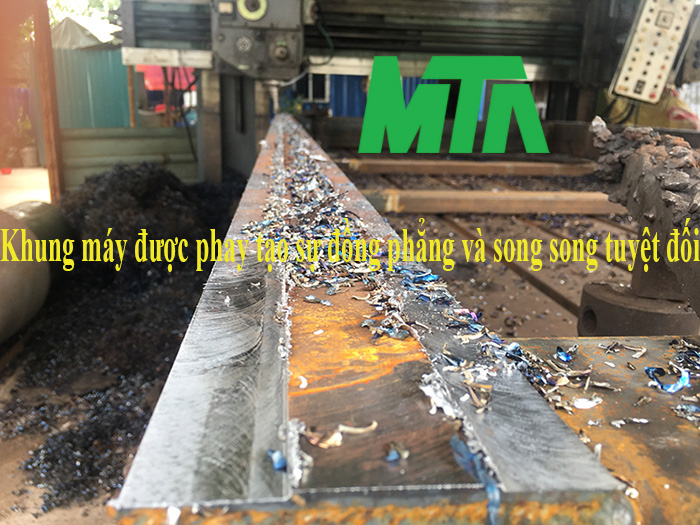

Khung máy cắt plasma cnc MTA-FineCut 1530  được hàn cường lực từ thép hộp đúc tạo sự đầm chắc chắn cho máy. Sau thời gian ổn định ứng suất của kim loại, toàn bộ khung sẽ đưa lên máy phay giường khổ lớn để phay tạo sự đồng phẳng và song song tuyệt đối giữa các thanh ray và thanh răng.

máy cắt sắt cao cấp



3. Thanh trượt, thanh răng

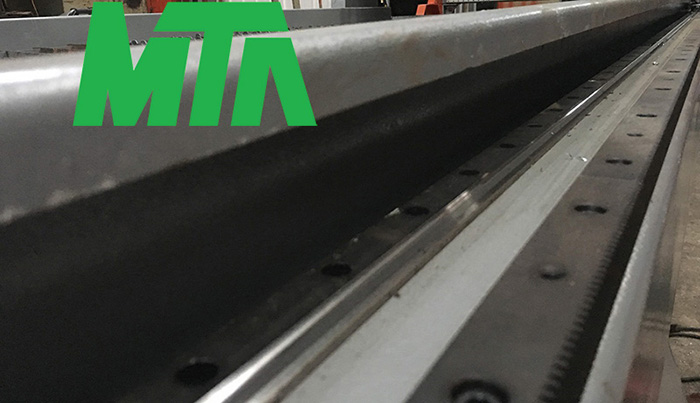

- Máy plasma cnc MTA-FineCut 1530 được sử dụng hoàn toàn bằng ray trượt bi Đài Loan được làm từ thép có độ cứng cao tạo nên độ chính xác cao và độ ổn định cao của máy. Bề mặt ray được mạ một lớp Crom sáng bóng chịu được mài mòn, giảm tối đa lực ma sát trượt, chống rỉ sét từ nước bể máy bắn ra và đặc điểm khí hậu nóng ẩm ở Việt Nam nên máy hoạt động mượt mà và có tuổi thọ lâu dài

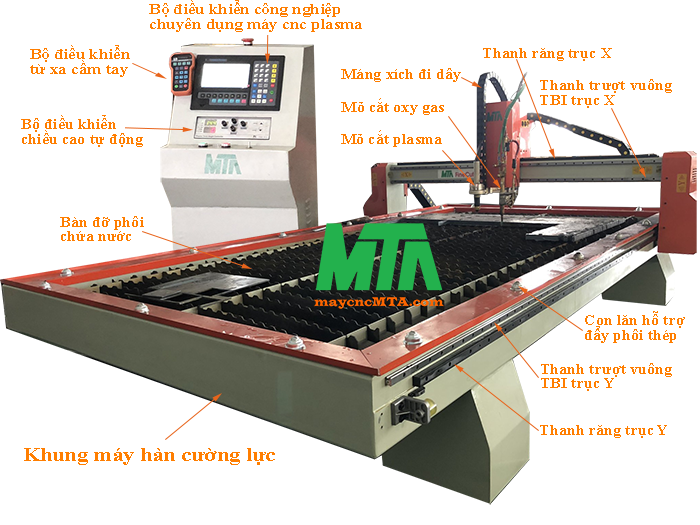

cấu tạo của máy plasma cnc

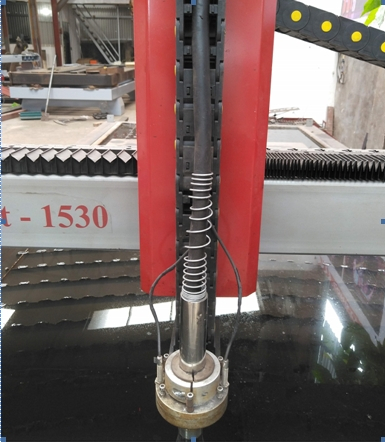

Ray trượt được bảo vệ bởi hệ thống chắn bụi và nước nên ít phải bảo trì, bảo dưỡng.

tấm chắn bụi

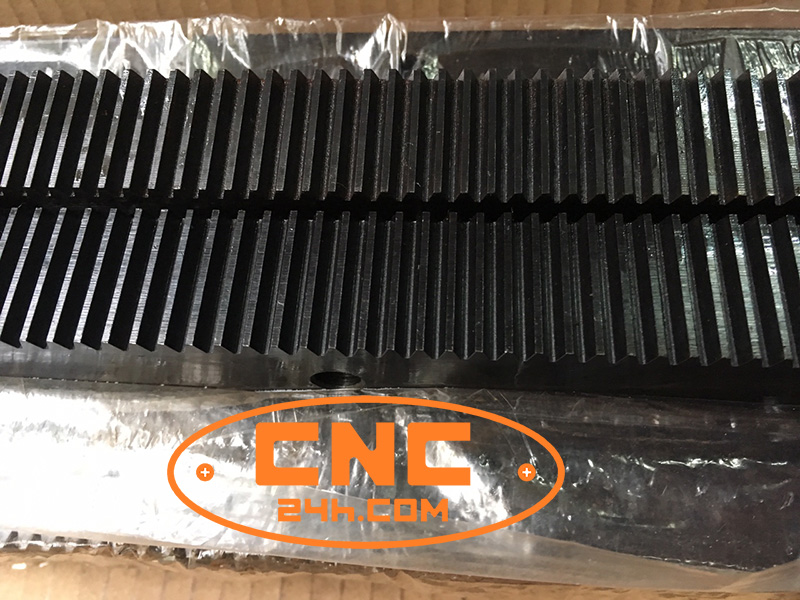

- Máy sử dụng thanh răng đã được tôi nhiệt và mài đầu răng nên đảm bảo độ cứng cao, độ chính xác cao, tuổi thọ lâu dài, k bị hao mòn đầu răng

4. Bộ điều khiển Plasma:

Máy cnc plasma MTA sử dụng bộ điều khiển plasma cnc công nghiệp chuyên dụng cho plasma nên có thể vận hành 24h/24h không nghỉ, nó mang tất cả các ưu điểm của một bộ điều khiển Plasma chuyên dụng. Bộ điều khiển này có các chức năng tương tự như bộ điều khiển Plasma của Hypertherm Mỹ, KoiKe Nhật...như hiển thị rõ quá trình cắt và các tọa độ mỏ cắt, bù rãnh cắt, sắp xếp hình cắt, ghi nhớ tình trạng và vị trí làm việc của mỏ cắt khi bị cắt nguồn đột ngột. Ngoài ra bộ điều khiển Plasma MTA sử dụng còn có các đặc tính kỹ thuật:

máy cnc plasma công nghiệp

- Nó có thể hoạt động tốt 24/24h trong môi trường công nghiệp rung lắc, bụi bẩn, nóng ẩm, từ -10 độ C - 60độ C, độ ẩm 0-95%

- Màng hình màu LCD 10,4" dễ nhìn, dung lượng lưu trữ chương trình lớn lên đến 256MB SSD. Cổng cắm USB ngay ở phía trước màn hình để nhập xuất dữ liệu, hỗ trợ đọc USB tới 16GB. Cấu trúc của bộ điều khiển là hộp thép bảo vệ các bức xạ điện từ, nhiễu điện và từ trường tác động từ bên ngoài.

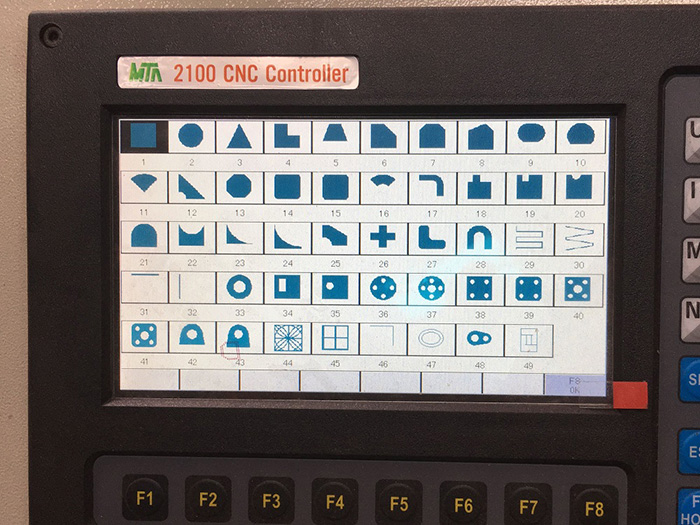

- Có 48 loại hình cắt cơ bản, chỉ cần chọn hình, nhập kích thước, số lượng cắt là cắt được ngay

- Hỗ trợ G code, FastCAM và các loại phần mềm khác. Kiểm soát độ chính xác : ± 0.1mm. Giao tiếp thông qua USB

- Với bộ điều khiển công nghiệp này, khi mất điện đột ngột, hệ thống lưu trữ vị trí đã cắt, khi có điện, chỉ cần một thao tác đơn giản (ấn F7) là có thể tiếp tục cắt lại vị trí đó nên không lo bị hỏng phôi, không mất thời gian dò lại vị trí đã cắt. Mặt khác hệ thống tự động dò góc lệch của phôi, có thể xoay đường cắt bất kỳ theo góc lệch của phôi nên không mất thời gian căn chỉnh tấm phôi, nâng cao năng suất lao động.

- Hệ thống có thể nâng cấp dễ dàng và miễn phí, hiển thị thời gian: giờ/ ngày, tuần, tháng, năm, hỗ trợ bốn lựa chọn quy trình cắt: Plasma, Gas, chạy thử Demo, lấy dấu

- Quy trình cắt bằng Gas và Plasma được tách biệt ở các cổng điều khiển

- Hỗ trợ điều khiển chiều cao THC, hai cấp độ gia nhiệt trước và ba chế độ xuyên thủng trong lựa chọn cắt bằng Gas

- Phần hồi tín hiệu hồ quang plasma, tín hiệu vị trí, tự động ngắt hồ quang khi vào các góc. Hỗ trợ cắt biên dạng, có thể lưu thời gian gia nhiệt khi cắt tấm dày

- Cài đặt được thời gian tăng tốc và giảm tốc. Theo độ dày tấm thép có thể cài đặt tốc độ cắt tự động giảm xuống khi vào góc

- Chế độ phóng to, thu nhỏ để xem sự di chuyển đầu cắt trên màn hình đồ họa

- Hệ thống DSP có thể kiểm soát chính xác tốc độ cắt, tiếng ồn và sự rung

- Tự động ghi nhớ tình trạng làm việc của mỏ cắt khi bị cắt nguồn đột ngột

- Chức năng bù rãnh cắt, sắp xếp hình cắt

- Chức năng “Cutting Offset” sẽ phát huy tác dụng khi phần mềm chuyển đổi CNC sang CAD có sự cố

- Khi sử dụng cùng với bộ điều khiển cầm tay, người vận hành có thể từ xa điều khiển các chuyển động của máy: chuyển động tiến lùi, cắt hoặc dừng cắt

- Giao diện rất thân thiện, dễ dàng sử dụng, tính ổn định cao, có thể thiết lập các password khác nhau cho từng người sử dụng

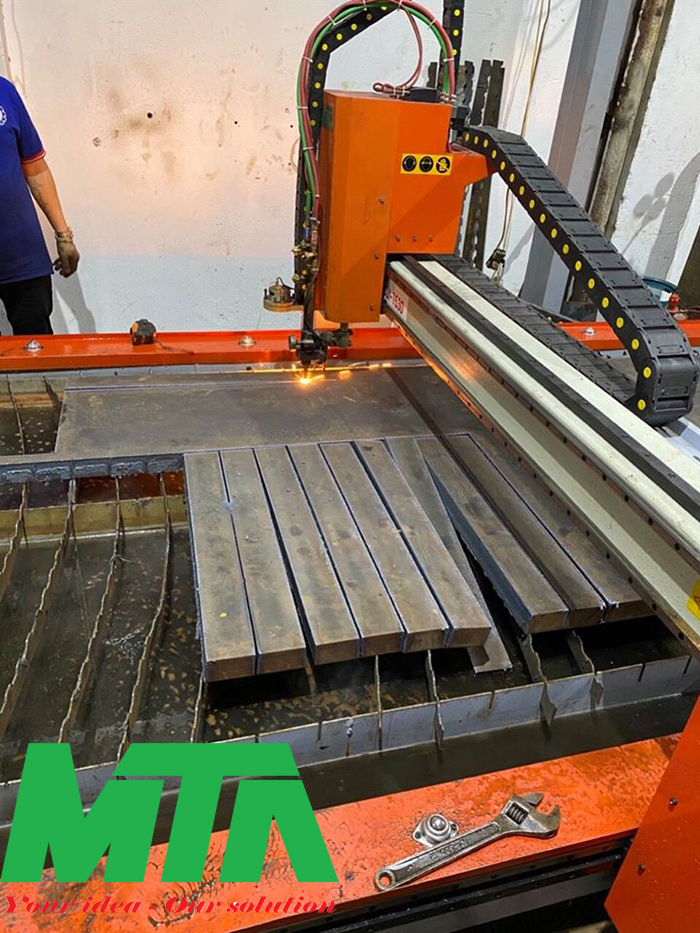

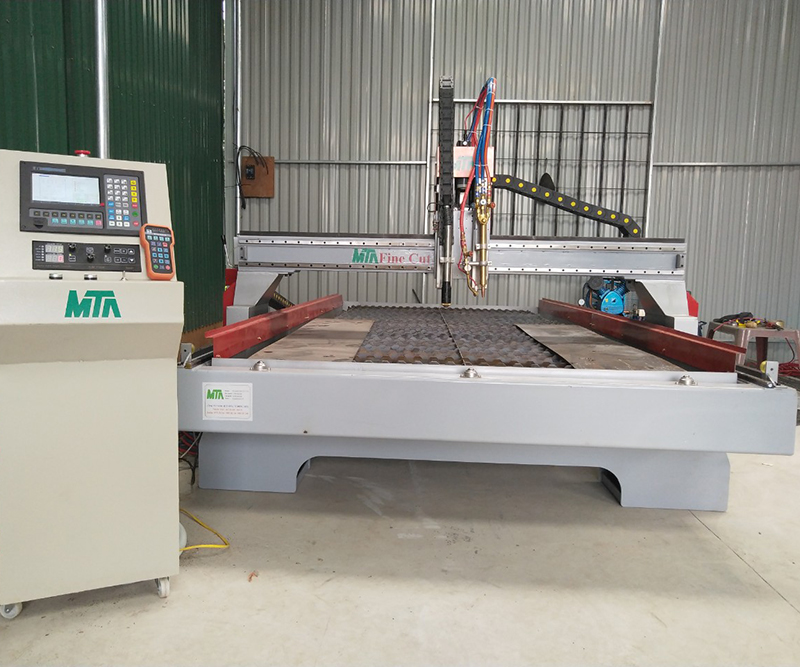

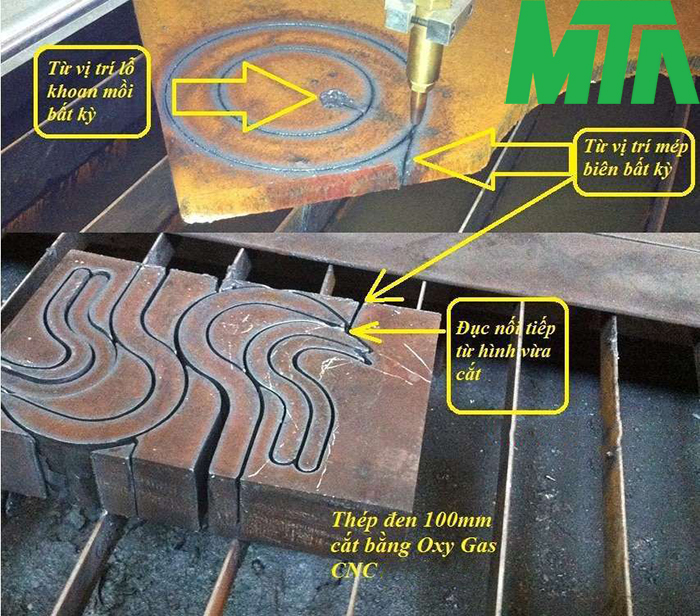

- Hệ thống điều khiển cho phép Máy cắt Plasma MTA-FineCut 1530 cắt oxy/gas và Plasma xuất phát mồi từ một điểm bất kỳ. Từ biên, từ một lỗ mồi hoặc cắt nối tiếp từ các hình đã cắt có thể cắt nhiều hình khác nhau

cắt oxy gas



5. Bộ THC điều khiển kỹ thuật số

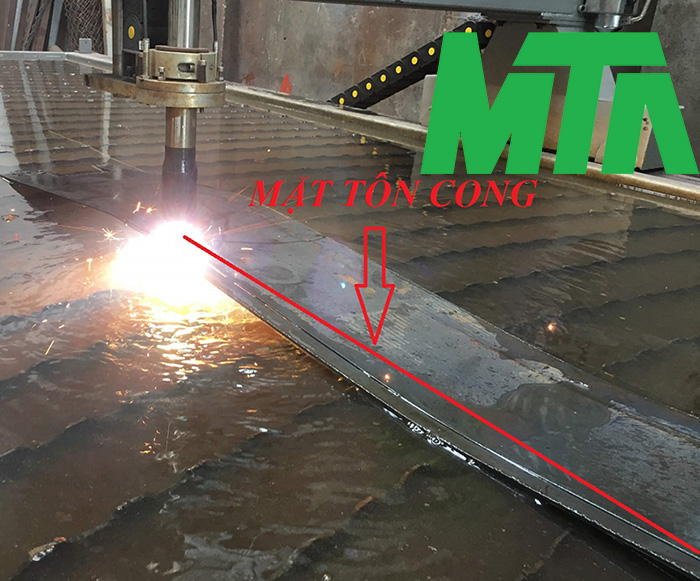

Máy plasma sử dụng bộ THC điều khiển kỹ thuật số cho độ nhạy cao, phản ứng nhanh với độ mấp mô của phôi cắt, đảm bảo khoảng cách cố định từ vật liệu tới mỏ cắt, giúp đường cắt mịn và ít sai số hơn. Hệ thống chống gãy mỏ cắt bằng nam châm siêu từ tính, trong quá trình cắt gặp vật cản sẽ tự tách ra nên tránh được hiện tượng bị gãy mỏ cắt. Sử dụng remote điều khiển từ xa với khoản cách tối đa 30m nên thao tác rất thuận tiện, nhanh, gọn cho việc sét gốc phôi, chạy bỏ qua đường cắt khi cần, rà lại đường cắt.

máy cnc plasma cắt được tôn cong

6. Hệ thống chống gãy mỏ:

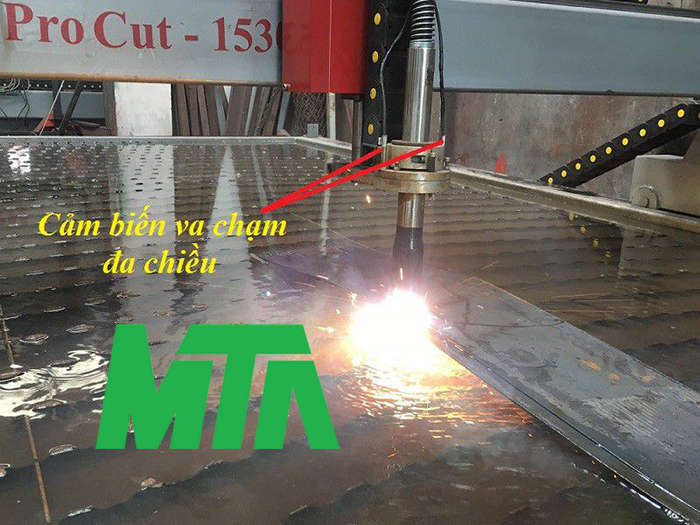

- Hệ thống chống gãy mỏ bằng cảm biến đa chiều siêu nhạy. Trong quá trình cắt gặp vật cản cảm biến sẽ báo về bộ điều khiển trung tâm để dừng cắt. Đảm bảo an toàn cho mỏ cắt và phôi cắt.

máy cắt gió đá

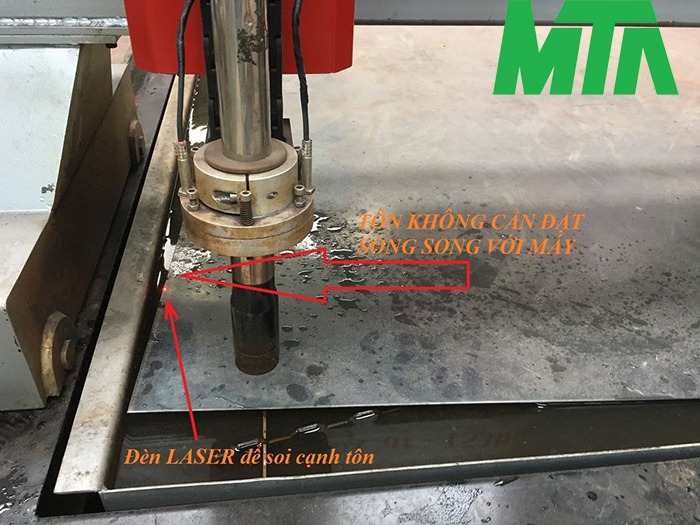

7. Chức năng căn phôi tự động

- Máy cắt cnc plasma của MTA có chức năng căn phôi tự động. Chức năng căn phôi tự động cực kỳ đơn giản: chỉ cần đặt phôi lên bàn cắt lấy 2 điểm máy sẽ tự động xoay hình theo phôi mình đặt

chức năng căn phôi tự động



8. Nguồn cắt Plasma

Nguồn cắt plasma có 2 loại: Trung Quốc và Hypertherm Mỹ, khách hàng lựa chọn theo yêu cầu. (Giá máy chưa bao gồm nguồn cắt)

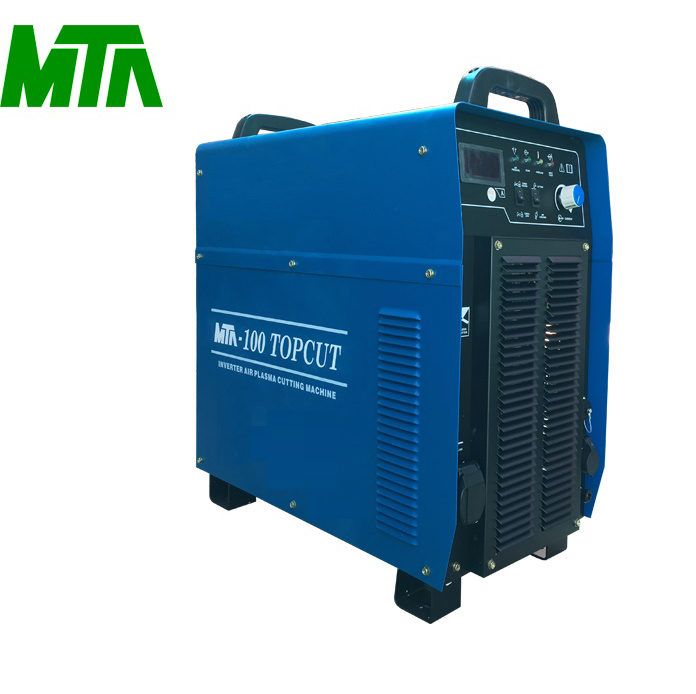

- Nguồn cắt Plasma Trung Quốc



máy cắt plasma

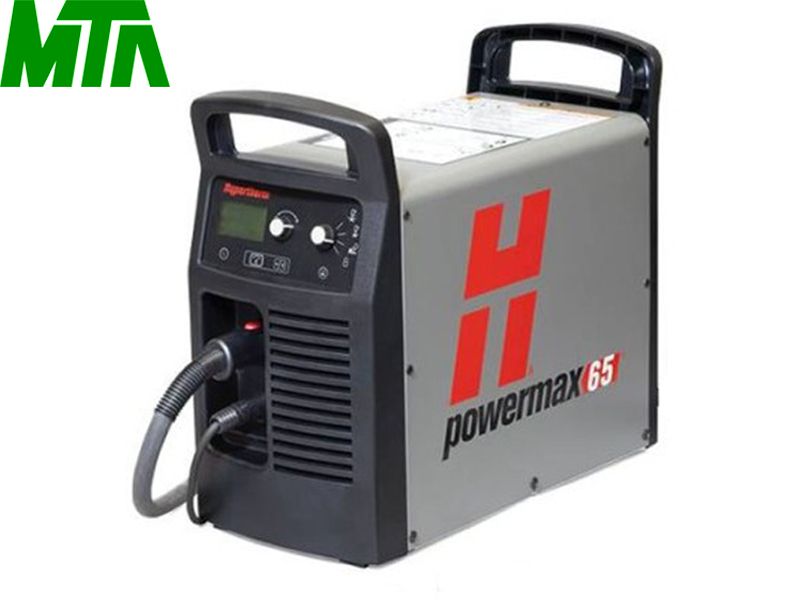

- Nguồn cắt Plasma Hypertherm Mỹ

nguồn cắt hypertherm

10. Hỗ trợ kỹ thuật

- MTA cung cấp kho mẫu cắt đa dạng, có catalog Mẫu Cắt Plasma CNC để khách hàng tiện theo dõi giới thiệu cho khách đến cắt

- Chuyển giao công nghệ tại xưởng của khách hàng, có sách hướng dẫn sử dụng máy cắt plasma

- Đào tạo vẽ mẫu không giới hạn tại Công Ty TNHH Hệ Thống Tự Động MTA.

- Tất cả các linh kiện cơ khí và điện tử được bảo hành đổi mới hoàn toàn trong vòng 24h nếu có lỗi do bên cung cấp máy.

- Phần cơ khí bảo hành 2 năm,  Phần điện điều khiển 1 năm,  Nguồn cắt bảo hành theo chế độ của hãng

- Hỗ trợ kỹ thuật và bảo trì trọn đời.

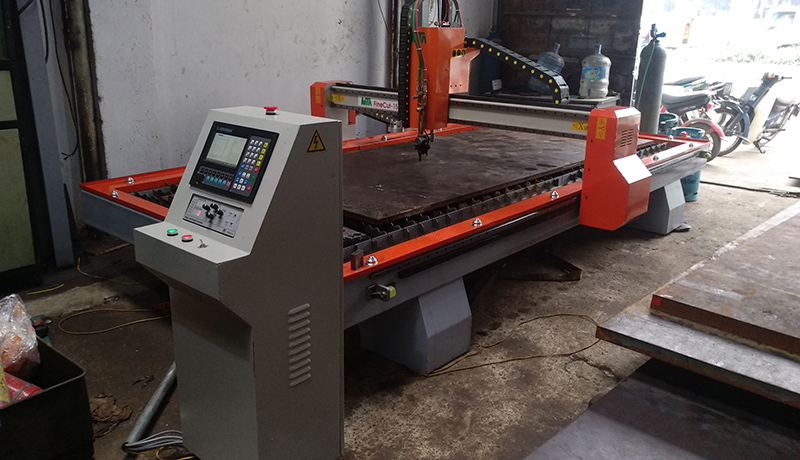

cnc plasma

- Máy có các khổ MTA FineCut 1530 (chiều rộng cắt hiệu quả 1.5mx chiều dài cắt hiệu quả 3m), MTA FineCut 2060, MTA FineCut 3060, MTA FineCut 30150, MTA FineCut 40150....và các khổ cắt khác theo yêu cầu của khách hàng

- Máy dùng để cắt hoa văn kim loại, hoa văn cửa cổng, cầu thang, lan can, vách ngăn, giếng trời, các sản phẩm mỹ thuật bằng kim loại khác....



bán máy cắt plasma cnc

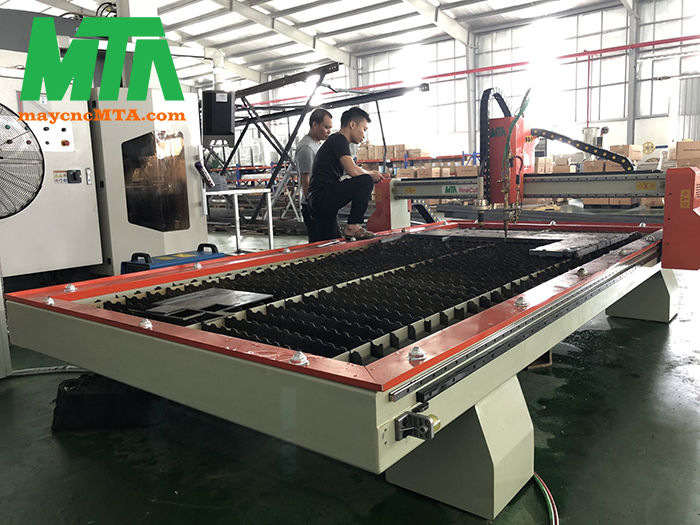

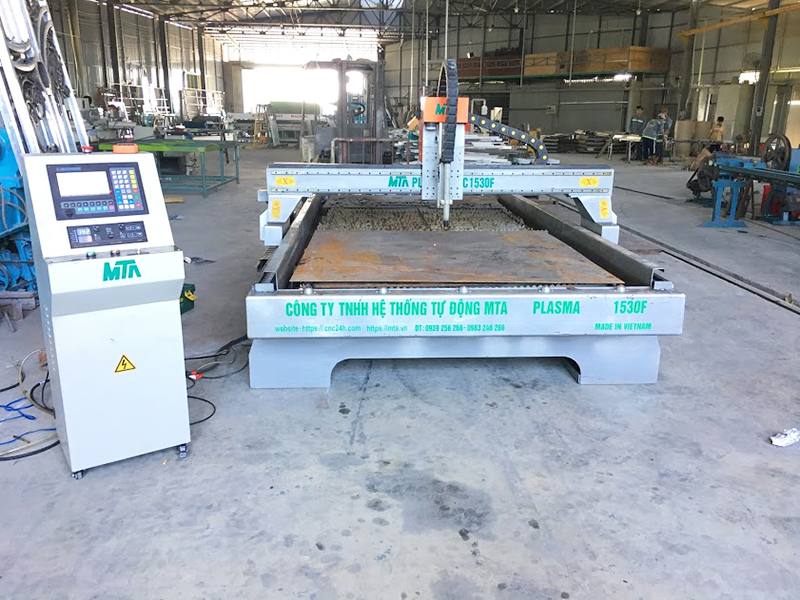

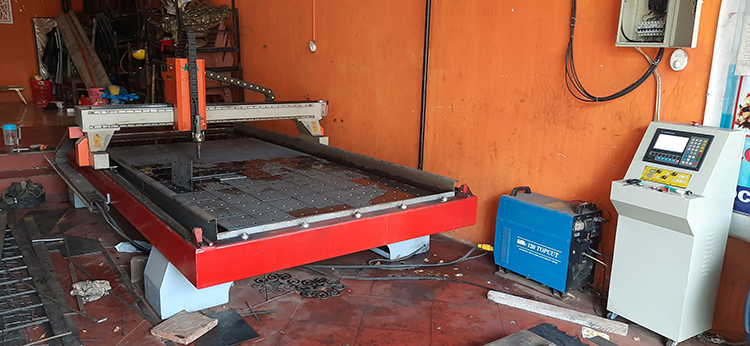

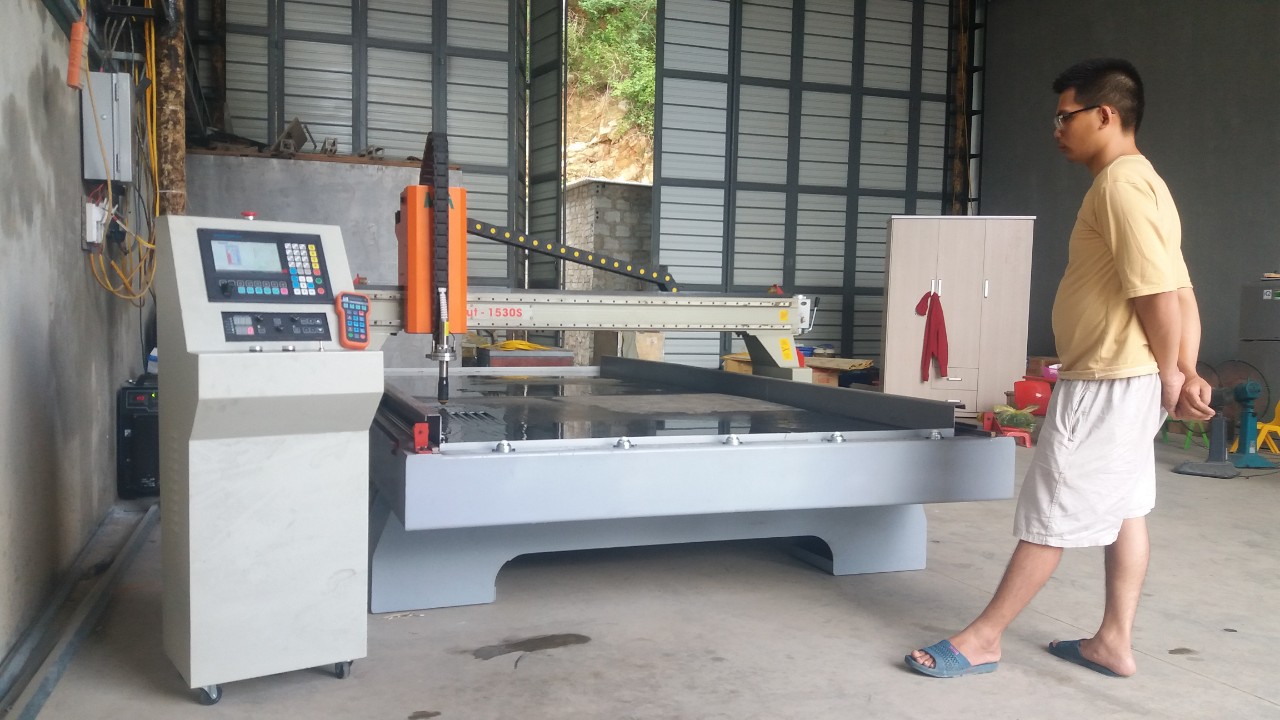

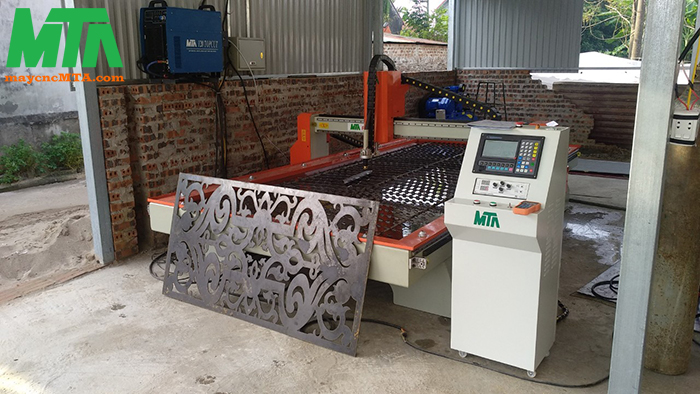

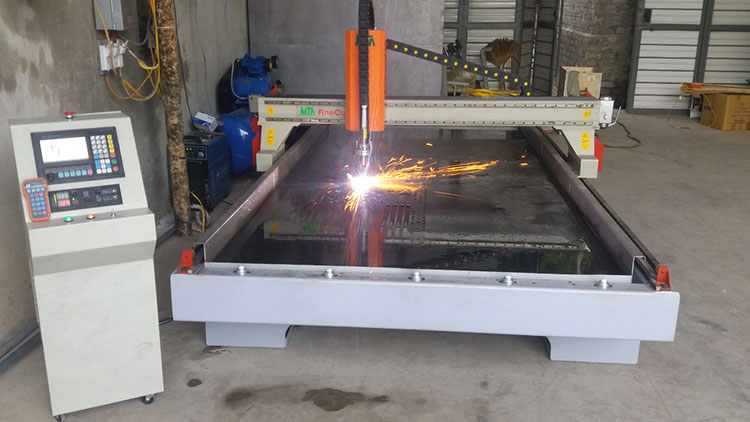

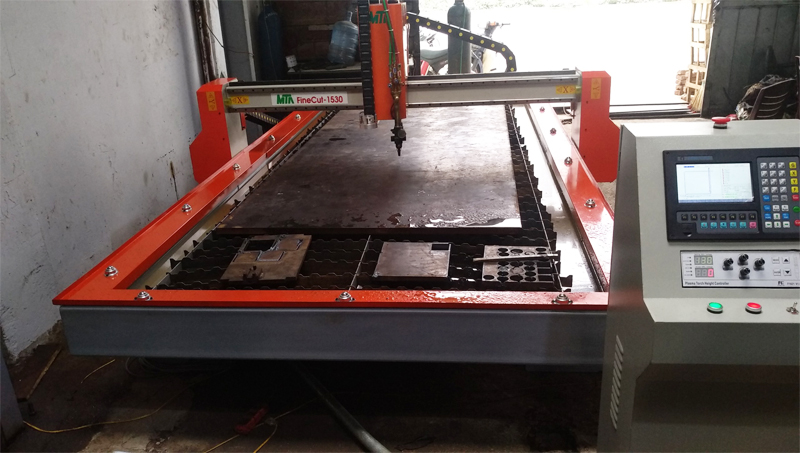

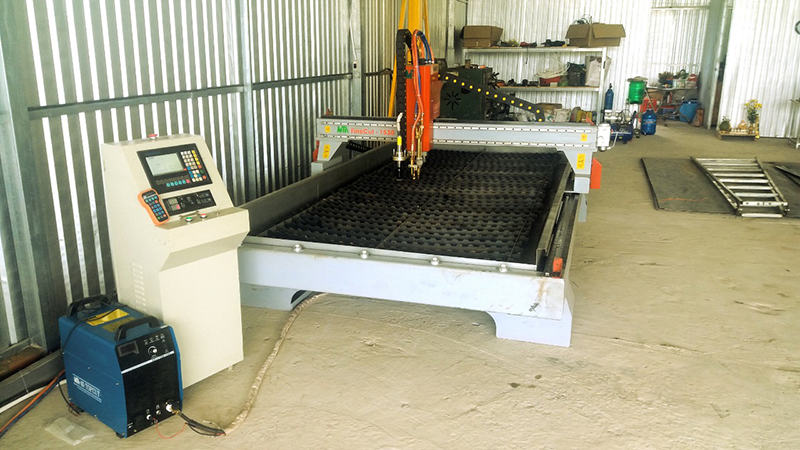

Máy cắt Plasma MTA FineCut 1530 được lắp đặt tại xưởng cơ khí của khách hàng



Tổng hợp một số video máy cắt plasma cnc công ty MTA



Các sản phẩm cắt của máy Máy cắt hoa văn mỹ thuật Plasma CNC MTA-F

MÁY CẮT PLASMA CNC GIÁ RẺ

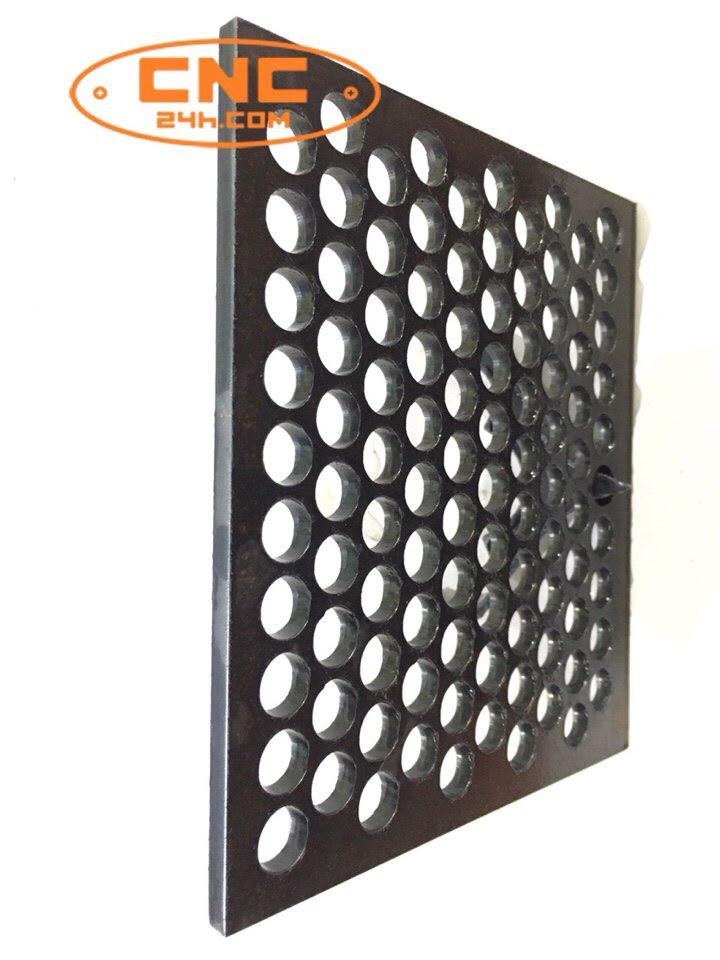

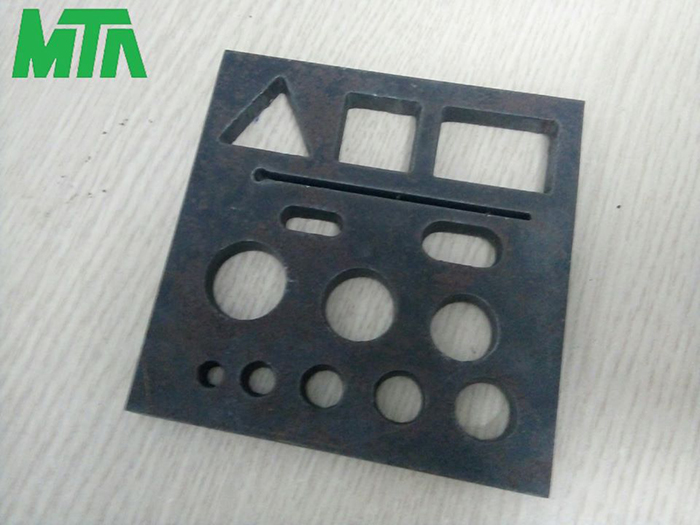

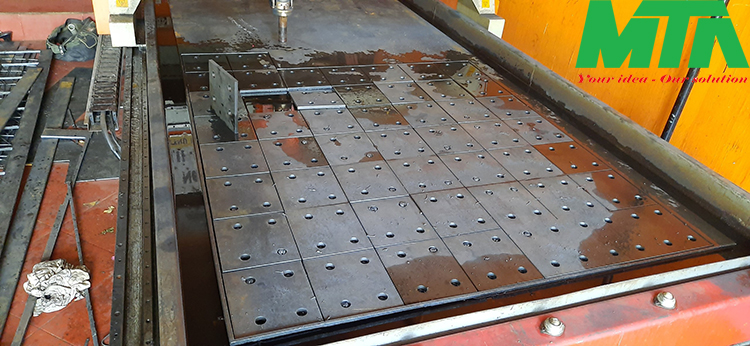

Các sản phẩm do máy cắt plasma cnc MTA tạo ra

máy cắt cnc plasma

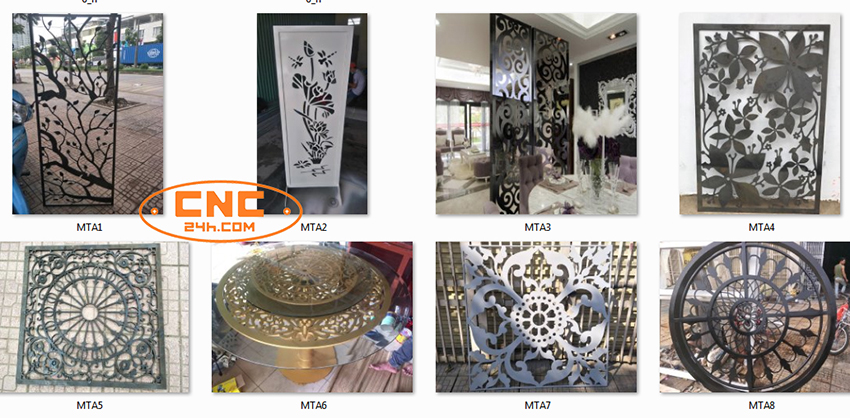

Hình ảnh sản phẩm cắt do khách hàng của MTA gửi lại



cnc plasma



Video độ mịn đường cắt máy plasma cnc MTA sản xuất





Máy cắt Plasma MTA FineCut 1530 có Thông số kỹ thuật

1. Loại sản phẩm: Máy cắt kim loại plasma

2. Kích thước màn hình LCD: bộ điều khiển công nghiệp Plasma 7.0 inch

3. Chiều rộng cắt hiệu quả (trục X): 1600mm

4. Chiều dài cắt hiệu quả (trục Y): 3200mm

5. Tốc độ không tải: 25000mm / phút

6. Độ dày cắt Plasma: - 20mm (Phụ thuộc vào công suất nguồn plasma)

7. Bộ nâng hạ chiều cao mỏ: 2 bộ (một bộ cho Plasma và 1 bộ cho Oxy Gas)

8. Chế độ điều khiển trục Y: Chạy song mã

9. Chế độ cắt: Plasma và Oxy Gas

10. Thiết bị đánh lửa: Thiết bị đánh lửa tự động

11. Thiết bị điều chỉnh độ cao: Bộ THC điều chỉnh kỹ thuật số

12. Remote điều khiển từ xa: khoảng cách 30m

13. Truyền file: Hỗ trợ qua USB

14. Phần mềm: SheetCam, Autocad

15. Nguồn điện Plasma: 3 pha 380V/50HZ

16. Hệ thống khí Plasma: Sử dụng khí nén

17. Áp suất không khí Plasma: Tối đa 0.8Mpa

18. Độ chính xác cắt: ± 0.5mm/m

19. Sai số điều khiển: ± 0.02mm

20. Nguồn điện hệ thống điều khiển: 220V/50HZ

21. Công suất định mức: 1000W

22. Nhiệt độ làm việc: 10 ° C đến 60 ° C. Độ ẩm tương đối, 0-95%



- Máy Cắt Plasma CNC Khung Cứng MTA-F có 3 loại:

+ Máy khung cứng kết hợp với động cơ AC Servo Mitsubishi (là dòng máy cnc plasma cao cấp nhất hiện nay): Ưu điểm: Tốc độ cắt nhanh, đường cắt mịn đẹp

+ Máy khung cứng kết hợp với động cơ AC Hybrid Servo: máy sử dụng động cơ AC Hybrid Servo nên không xảy ra hiện tượng mất bước trong quá trình máy chạy

+ Máy khung cứng kết hợp với động cơ step: Ưu điểm: rẻ tiền hơn 2 loại máy trên
