Camera công nghiệp MV-CU004-10GM/GC

Camera công nghiệp MV-CU004-10GM/GC là loại camera công nghiệp chụp lại toàn bộ một vùng không gian hình chữ nhật theo dạng khung hình phẳng (2D) trong một lần bấm màn trập duy nhất.

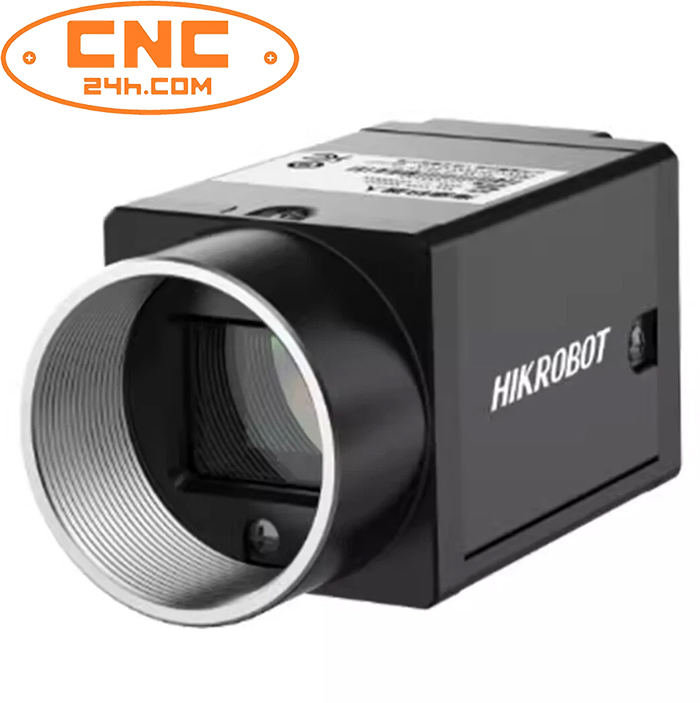

MV-CU004-10GC

I. Giới thiệu tổng quan

Camera MV-CU004-10GM/GC tích hợp cảm biến Sony® IMX297 mang lại hình ảnh chất lượng cao. Thiết bị sử dụng giao thức truyền thông GigE để truyền tải hình ảnh không nén theo thời gian thực, với tốc độ khung hình tối đa đạt 126.5 fps ở độ phân giải toàn phần.

II. Tính năng cốt lõi

• Thiết kế tiêu thụ điện năng thấp cùng khả năng vận hành ổn định.

• Hỗ trợ tùy chỉnh tự động hoặc bằng tay đối với độ lợi (gain), thời gian phơi sáng (exposure time), và các thông số khác.

• Hỗ trợ đa dạng chế độ kích hoạt bao gồm: kích hoạt bằng phần cứng (hardware trigger), kích hoạt bằng phần mềm (software trigger), và chế độ chạy tự do (free run).

• Sử dụng giao tiếp GigE với khoảng cách truyền tải dữ liệu tối đa lên đến 100 mét mà không cần bộ lặp (relay).

• Tương thích hoàn toàn với giao thức GigE Vision V2.0, tiêu chuẩn GenICam, cũng như các phần mềm của bên thứ ba được phát triển dựa trên các giao thức và tiêu chuẩn này.

III. CÁC ỨNG DỤNG TRONG CÔNG NGHIỆP

1. Ngành Logistics và Phân loại hàng hóa tự động

• Đọc mã vạch/Mã QR tốc độ cao: Trên các băng chuyền phân loại bưu kiện lớn (như các trung tâm hoàn tất đơn hàng), thùng hàng lướt qua với vận tốc rất nhanh. Tốc độ 126.5 fps đảm bảo camera bắt kịp mọi vật thể mà không bỏ sót bất kỳ khung hình nào

• Định vị và phân loại kiện hàng: Định vị nhanh tọa độ của gói hàng để ra lệnh cho các cơ cấu gạt tự động hoặc cánh tay robot phân loại vào đúng luồng tuyến.

2. Ngành Dược phẩm và Đóng gói y tế

• Kiểm đếm viên thuốc trên máy đóng vỉ: Máy dập vỉ thuốc hoạt động với chu kỳ cực kỳ nhanh. Camera quét liên tục để đếm số lượng viên thuốc rơi vào khay dập, phát hiện ngay nếu có vỉ bị thiếu viên hoặc viên thuốc bị sứt mẻ trước khi dán màng nhôm

• Kiểm tra sự hiện diện của nhãn dán, nắp chai: Xác định nhanh chai lọ đi qua đã được đóng nắp và dán tem nhãn đầy đủ hay chưa.

3. Ngành Điện tử và Sản xuất Linh kiện bán dẫn

• Kiểm tra sự hiện diện của linh kiện (Pick-and-Place): Khi các cánh tay robot gắp chíp hoặc linh kiện điện tử siêu nhỏ đặt vào bảng mạch (PCB), camera đặt bên dưới sẽ chụp ảnh với tốc độ cao để kiểm tra linh kiện có bị lệch góc, ngược chiều hoặc dính chân hay không để robot tự động căn chỉnh lại theo thời gian thực.

• Phát hiện lỗi ngoại quan thô: Kiểm tra nhanh sự phân bố của keo tản nhiệt hoặc các khuyết tật vật lý lớn trên bề mặt bo mạch.

4. Công nghiệp Thực phẩm, Đồ uống và Đóng gói (F&B)

• Đếm số lượng sản phẩm trên băng tải lớn: Chụp và đếm các sản phẩm (như bánh mì, kẹo, chai nước) đang chạy hỗn độn trên băng chuyền rộng với số lượng hàng ngàn sản phẩm mỗi phút.

• Kiểm tra lỗi in phun hạn sử dụng (OCR): Chụp sắc nét dãy chữ in phun ngày sản xuất/hạn sử dụng (NSX/HSD) trên dây chuyền đóng chai nước ngọt, bia, sữa để phần mềm nhận diện xem chữ có bị nhòe, mất nét hay thiếu ký tự không

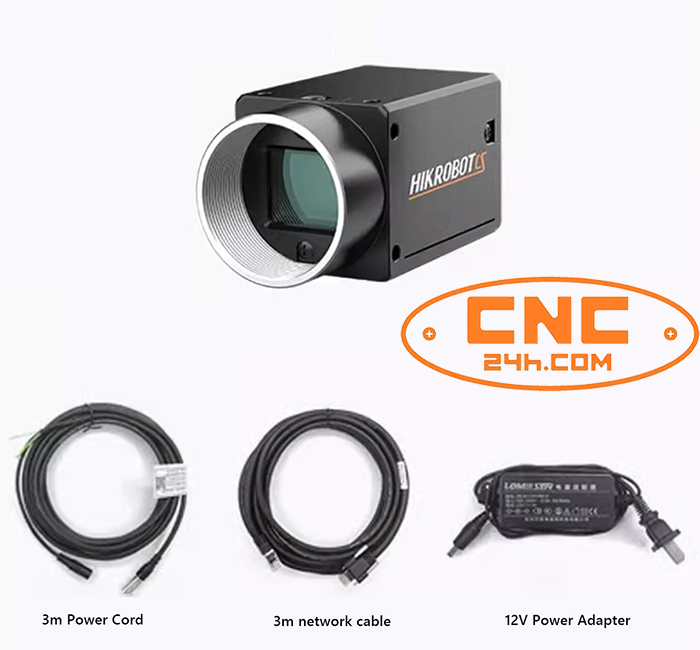

MV-CU004-10GM

THÔNG SỐ KỸ THUẬT MV-CU004-10GM/GC

Model	MV-CU004-10GM	MV-CU004-10GC
Performance
Sensor type	CMOS, global shutter
Sensor model	Sony® IMX297
Pixel size	6.9 μm × 6.9 μm
Sensor size	1/2.9"
Resolution	720 × 540
Max. frame rate	126.5 fps @720 × 540 Mono 8	126.5 fps @720 × 540 Bayer RG 8
Dynamic range	74 dB
SNR	41 dB
Gain	0 dB to 24 dB
Exposure time	UltraShort exposure mode: 1 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
Exposure mode	Off/Once/Continuous exposure mode
Mono/color	Mono	Color
Pixel format	Mono 8/10/10Packed/12/12Packed	Bayer RG 8/10/10Packed/12/12Packed
Binning	Supports 1 × 1, 2 × 2, 4 × 4
Decimation	Supports 1 × 1, 2 × 2, 4 × 4
Reverse image	Supports horizontal and vertical reverse image output
Electrical features
Data interface	Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply	9 VDC to 24 VDC, PoE is optional
Power consumption	Typ. 2 W @12 VDC
Mechanical
Lens mount	C-mount

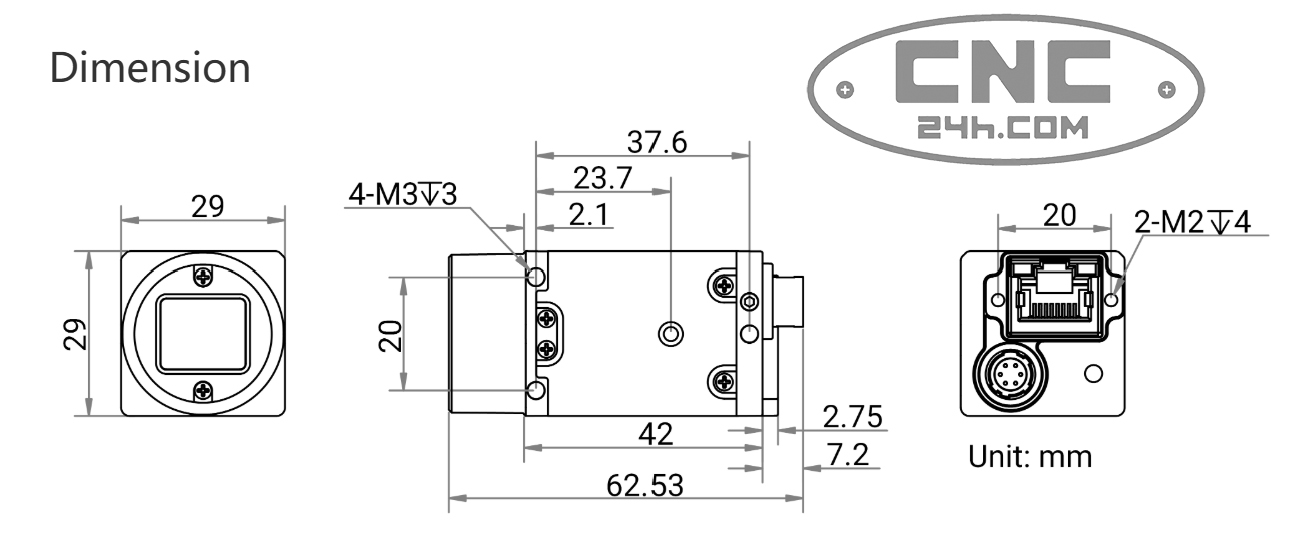

Dimension	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Weight	Approx. 100 g (0.2 lb.)
Ingress protection	IP30 (under proper lens installation and wiring)
Temperature	Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity	20% to 95% RH, non-condensing
General
Client software	MVS or third-party software meeting with GigE Vision Protocol
Operating system	32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS
Compatibility	GigE Vision V2.0, GenICam
Certification	CE, RoHS, KC

HIKROBOT-MV-CU004-10GM
