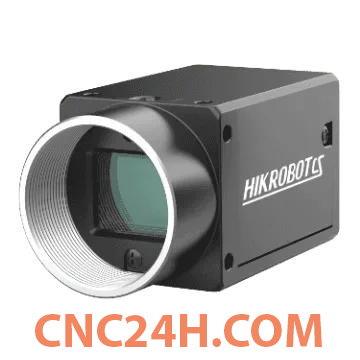

Camera công nghiệp MV-CU020-90UM/UC

Camera công nghiệp MV-CU020-90UM/UC là loại camera công nghiệp chụp lại toàn bộ một vùng không gian hình chữ nhật theo dạng khung hình phẳng (2D) trong một lần bấm màn trập duy nhất.

Camera công nghiệp MV-CU020-90UM/UC là loại camera công nghiệp chụp lại toàn bộ một vùng không gian hình chữ nhật theo dạng khung hình phẳng (2D) trong một lần bấm màn trập duy nhất.

I. Giới thiệu tổng quan

Camera MV-CU020-90UM/UC tích hợp cảm biến GMAX4002 CMOS mang lại hình ảnh chất lượng cao. Thiết bị sử dụng giao tiếp USB 3.0 để truyền tải hình ảnh không nén theo thời gian thực, với tốc độ khung hình tối đa đạt 150.2 fps.

II. Tính năng cốt lõi

 - Thiết kế phần cứng tối ưu kết hợp tiêu thụ điện năng thấp mang lại hiệu suất vận hành ổn định.
 - Hỗ trợ tùy chỉnh tự động hoặc bằng tay đối với độ lợi (gain), thời gian phơi sáng (exposure time); hỗ trợ chỉnh tay bảng tra cứu (LUT) và hiệu chuẩn Gamma (Gamma correction), v.v.
 - Hỗ trợ tùy biến vùng kiểm tra (ROI), hỗ trợ xuất hình ảnh đảo ngược theo cả chiều ngang và chiều dọc.
 - Thiết kế nhỏ gọn giúp linh hoạt trong việc lắp đặt.
 - Tương thích hoàn toàn với giao thức USB3 Vision, tiêu chuẩn GenICam, cũng như các phần mềm của bên thứ ba được phát triển dựa trên các giao thức và tiêu chuẩn này.

III. CÁC ỨNG DỤNG TRONG CÔNG NGHIỆP

- Điện tử và bán dẫn (Electronics and semiconductor): Nhờ tốc độ khung hình siêu cao (150.2 fps), camera có thể chụp sắc nét các vi mạch, chân chíp (pin) hoặc mối hàn khi chúng di chuyển cực nhanh trên băng chuyền kiểm tra tự động (AOI). Tính năng đảo ảnh (Reverse) và tùy biến vùng ảnh (ROI) giúp camera dễ dàng định vị các linh kiện siêu nhỏ bị lệch, ngược hoặc thiếu mà không làm giảm tốc độ của toàn dây chuyền.
 - Tự động hóa nhà máy (Factory automation): Đóng vai trò là "mắt thần" cho các hệ thống robot. Camera chụp lại hình ảnh các chi tiết cơ khí đang chuyển động, truyền dữ liệu không nén theo thời gian thực về máy tính tính toán phối hợp với cánh tay robot để gắp/thả linh kiện chính xác, hoặc phát hiện sản phẩm lỗi biến dạng ngay lập tức.
 - Đọc mã vạch trong logistics (Logistics code reading): Trên các băng tải phân loại hàng hóa của kho bãi (như Shopee, Lazada, DHL), các thùng hàng lướt qua rất nhanh. Camera với cảm biến GMAX4002 nhạy sáng sẽ chụp lại rõ nét các mã vạch (Barcode), mã QR Code dán trên thùng. Tốc độ 150.2 fps đảm bảo không một kiện hàng nào bị bỏ sót hay bị nhòe hình khi quét.
 - Ngành rượu và đồ uống (Liquor and beverage): Đây là ngành có tốc độ sản xuất đóng chai cực kỳ chóng mặt. Camera được ứng dụng để: Kiểm tra mức chất lỏng đổ vào chai có đều không; kiểm tra nắp chai đã được dập kín và thẳng chưa; kiểm tra nhãn mác dán trên thân chai có bị lệch, rách hay không.
- Đóng gói dược phẩm (Pharmaceutical packaging): Yêu cầu độ chính xác tuyệt đối để đảm bảo an toàn y tế. Camera sẽ chụp các vỉ thuốc đang chạy trên máy đóng gói để kiểm tra: Có vỉ nào bị thiếu viên thuốc không; viên thuốc có bị vỡ vụn không; và đặc biệt là dùng tính năng tăng tương phản (LUT/Gamma) để đọc rõ nét hạn sử dụng, số lô sản xuất (OCR) được dập nổi trên vỏ nhôm của vỉ thuốc.

BẢNG THÔNG SỐ KỸ THUẬT- HIKROBOT MV-CU020-90UM/UC

Parameter

MV-CU020-90UM

MV-CU020-90UC

Performance

Sensor type

CMOS, global shutter

Sensor model

GMAX4002

Pixel size

4 μm × 4 μm

Sensor size

1/1.7"

Resolution

2048 × 1200

Max. frame rate

150.2 fps @ 2048 × 1200 Mono 8

150.2 fps @ 2048 × 1200 Bayer GB 8

Dynamic range

66.9 dB

SNR

40.8 dB

Gain

0 dB to 11.1 dB

Exposure time

4 μs to 10 sec

Exposure mode

Off/Once/Continuous exposure mode

Mono/color

Mono

Color

Pixel format

Mono 8/10/10Packed/12/12Packed

Bayer GB 8/10/10Packed/12/12Packed

Binning

Supports 1 × 1, 2 × 2, 4 × 4

Decimation

Supports 1 × 1, 2 × 2, 4 × 4

Reverse image

Supports horizontal and vertical reverse image output

Electrical features

Data interface

USB3.0, compatible with USB2.0

Digital I/O

6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2)

Power supply

9 VDC to 24 VDC, supports USB power supply

Power consumption

Typ. 1.9 W @ 5 VDC (USB3.0 provides power supply)

Typ. 2.2 W @ 5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount

C-mount

Dimension

29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")

Weight

Approx. 90 g (0.2 lb.)

Ingress protection

IP30 (under proper lens installation and wiring)

Temperature

Working temperature: 0 °C to 50 °C (32 °F to 122 °F)
Storage temperature: -30 °C to 80 °C (-22 °F to 176 °F)

Humidity

20% RH to 95% RH (no condensation)

General

Client software

MVS or third party software meeting with USB3 Vision Protocol

Operating system

32/64-bit Windows 7/10/11, 32/64-bit Linux

Compatibility

USB3 Vision, GenICam

Certification

CE, RoHS, KC
