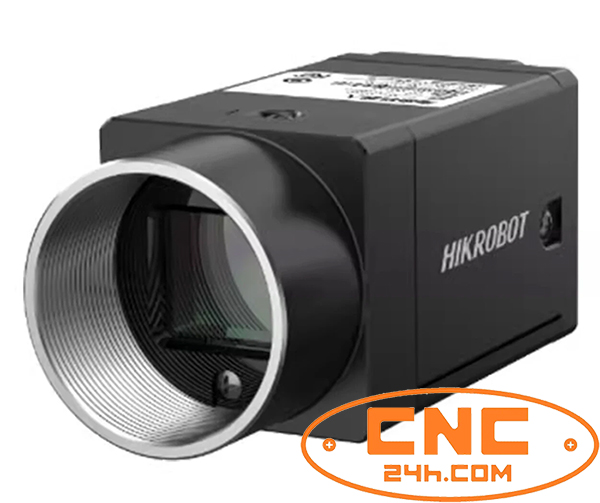

Camera công nghiệp MV-CU013-A0GM/GC
Camera công nghiệp MV-CU013-A0GM/GC là loại camera công nghiệp chụp lại toàn bộ một vùng không gian hình chữ nhật theo dạng khung hình phẳng (2D) trong một lần bấm màn trập duy nhất.
I. Giới thiệu tổng quan
Camera MV-CU013-A0GM/GC mang lại hình ảnh chất lượng cao. Thiết bị sử dụng giao thức truyền thông GigE để truyền tải hình ảnh không nén theo thời gian thực, với tốc độ khung hình tối đa đạt 90.2 fps ở độ phân giải toàn phần
II. Tính năng cốt lõi
- Thiết kế tiêu thụ điện năng thấp cùng khả năng vận hành ổn định.
- Hỗ trợ tùy chỉnh tự động hoặc bằng tay đối với độ lợi (gain), thời gian phơi sáng (exposure time); hỗ trợ chỉnh tay bảng tra cứu (LUT), hiệu chuẩn Gamma (Gamma correction), v.v.
- Hỗ trợ đa dạng chế độ kích hoạt bao gồm: kích hoạt bằng phần cứng (hardware trigger), kích hoạt bằng phần mềm (software trigger), và chế độ tự do (free run).
- Sử dụng giao tiếp GigE với khoảng cách truyền tải dữ liệu tối đa lên đến 100 mét mà không cần bộ lặp (relay).
- Tương thích hoàn toàn với giao thức GigE Vision V2.0, tiêu chuẩn GenICam, cũng như các phần mềm của bên thứ ba được phát triển dựa trên các giao thức và tiêu chuẩn này
III. CÁC ỨNG DỤNG TRONG CÔNG NGHIỆP
- Ngành sản xuất Linh kiện Điện tử và Bán dẫn (Electronics & Semiconductor)
- Kiểm tra ngoại quan bo mạch (PCB Inspection): Chụp sắc nét các linh kiện điện tử siêu nhỏ dán trên bo mạch. Công cụ LUT và Gamma giúp xử lý hiện tượng phản xạ ánh sáng (lóa sáng) từ các mối hàn bóng, giúp phần mềm AI nhận diện chính xác các lỗi bong hàn, nứt mạch, hoặc thiếu linh kiện.
- Định vị toạ độ cho Robot (Robot Guidance / Pick-and-Place): Camera chụp ảnh bản mạch để tính toán tọa độ Real-time gửi về cho cánh tay robot, giúp robot gắp và đặt chip vào đúng vị trí với độ chính xác tuyệt đối.
2. Ngành Dược phẩm và Đóng gói Y tế (Pharmaceutical Packaging)
- Kiểm tra vỉ thuốc (Blister Pack Inspection): Đặt phía trên máy dập vỉ thuốc tốc độ cao để kiểm tra xem có vỉ nào bị thiếu viên thuốc, viên thuốc có bị vỡ vụn hoặc bị lẫn tạp chất hay không.
- Đọc hạn sử dụng dập nổi (OCR/OCV): Đọc và xác thực tính chính xác của các ký tự in phun hoặc dập nổi (Số lô, Ngày sản xuất, Hạn sử dụng) trên vỏ nhôm vỉ thuốc hoặc trên thân chai lọ y tế.
3. Ngành Logistics, Kho bãi và Đọc mã vạch tốc độ cao
- Quét mã vạch/Mã QR trên băng chuyền: Tốc độ 90.2 fps đảm bảo camera bắt trọn hình ảnh các mã vạch (Barcode) dán trên thùng hàng khi chúng lướt qua tốc độ cao mà không bị nhòe hình [Trích dẫn: 2, 4]. Giao tiếp GigE cho phép kéo dây cáp dài đến 100 mét từ camera trên khung cao về tủ điều khiển trung tâm.
- Đo kích thước bao bì tự động: Phối hợp cùng cảm biến laser để chụp và dựng hình tính toán thể tích, kích thước ba chiều của các thùng hàng nhằm tối ưu hóa không gian xếp xe bãi.
4. Ngành Thực phẩm, Đồ uống và Đóng chai (F&B)
- Kiểm tra mức độ đổ đầy chất lỏng (Fill Level Inspection): Trên dây chuyền đóng chai nước ngọt, bia, rượu; camera chụp liên tục các cổ chai để phát hiện những chai bị đổ thiếu hoặc thừa nước.
- Kiểm tra lỗi đóng nắp và dán nhãn: Phát hiện ngay các lỗi nắp chai bị dập lệch, dập cong, hoặc nhãn dán trên thân chai bị rách, rỗng, dán ngược
BẢNG THÔNG SỐ KỸ THUẬT- HIKROBOT MV-CU013-A0GM/GC
|
Model |
MV-CU013-A0GM |
MV-CU013-A0GC |
|
Performance |
||
|
Sensor type |
CMOS, global shutter |
|
|
Pixel size |
4.8 μm × 4.8 μm |
|
|
Sensor size |
1/2" |
|
|
Resolution |
1280 × 1024 |
|
|
Max. frame rate |
90.2 fps @1280 × 1024 Mono 8 |
90.2 fps @1280 × 1024 Bayer GB 8 |
|
Dynamic range |
54 dB |
|
|
SNR |
40.6 dB |
|
|
Gain |
0 dB to 16 dB |
|
|
Exposure time |
10 μs to 10 sec |
|
|
Exposure mode |
Off/Once/Continuous exposure mode |
|
|
Mono/color |
Mono |
Color |
|
Pixel format |
Mono 8/10/10Packed/12/12Packed |
Bayer GB 8/10/10Packed/12/12Packed |
|
Binning |
Supports 1 × 1, 2 × 2, 4 × 4 |
|
|
Decimation |
Supports 1 × 1, 2 × 2, 4 × 4 |
|
|
Reverse image |
Supports horizontal and vertical reverse image output |
|
|
Electrical features |
||
|
Data interface |
Gigabit Ethernet, compatible with Fast Ethernet |
|
|
Digital I/O |
6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2) |
|
|
Power supply |
9 VDC to 24 VDC, PoE is optional |
|
|
Power consumption |
Typ. 1.8 W @12 VDC |
|
|
Mechanical |
||
|
Lens mount |
C-mount |
|
|

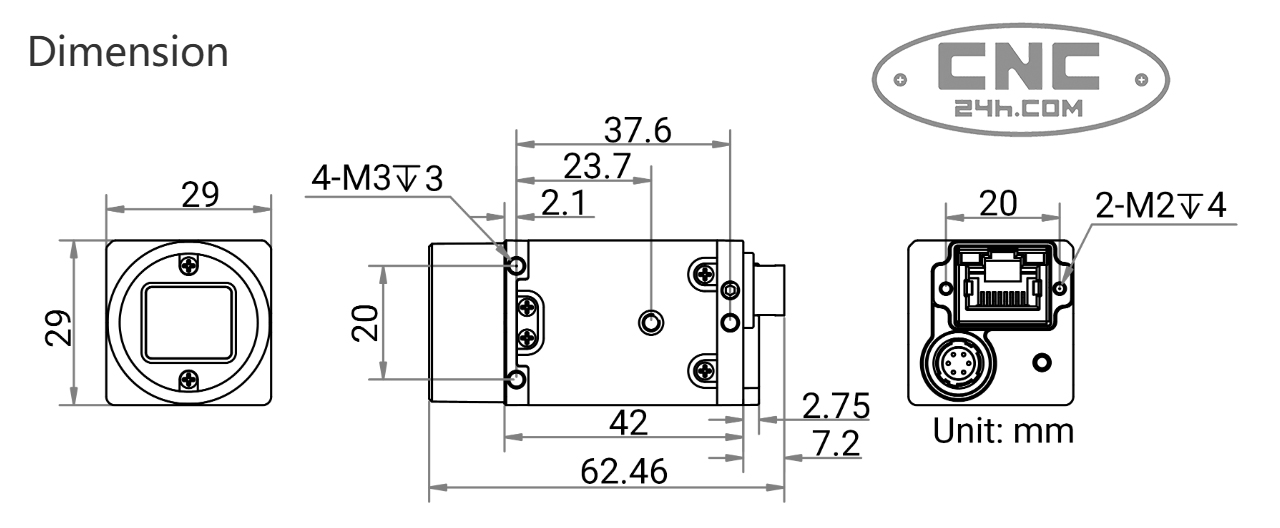

Dimension |
29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
|
|
Weight |
Approx. 100 g (0.2 lb.) |
|
|
Ingress protection |
IP30 (under proper lens installation and wiring) |
|
|
Temperature |
Working temperature: 0 °C to 50 °C (32 °F to 122 °F) |
|
|
Humidity |
20% to 95% RH, non-condensing |
|
|
|
|
|
|
General |
||
|
Client software |
MVS or third-party software meeting with GigE Vision Protocol |
|
|
Operating system |
32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS |
|
|
Compatibility |
GigE Vision V2.0, GenICam |
|
|
Certification |
CE, RoHS, KC |
|
