Hộp số bánh răng hành tinh PX

Hộp số bánh răng hành tinh PX42, PX57, PX86, PX110 chất lượng tốt

Hộp số bánh răng hành tinh dùng cho động cơ bước, động cơ servo để tăng mô-men xoắn, giảm tốc độ quay và cải thiện độ chính xác.

Hộp số bánh răng hành tinh size 42 - PX42 dùng cho động cơ bước mặt bích 42 (Nema 17) tỉ lệ truyền 1:4, 1:5, 1:10:  Giá 700,000đ/cái

Hộp số bánh răng hành tinh size 57 - PX57 dùng cho động cơ bước mặt bích 57 (Nema 23) tỉ lệ truyền 1:4, 1:10:  Giá 850,000đ/cái

Hộp số bánh răng hành tinh size 57 - PX57 dùng cho động cơ bước mặt bích 57 (Nema 23) tỉ lệ truyền 1:16, 1:20, 1:24, 1:36:  Giá 900,000đ/cái

Hộp số bánh răng hành tinh size 86 - PX86 dùng cho động cơ bước mặt bích 86 (Nema 34) tỉ lệ truyền 1:5, 1:10: Giá 1,150,000đ/cái

Hộp số bánh răng hành tinh size 86 - PX86 dùng cho động cơ bước mặt bích 86 (Nema 34) tỉ lệ truyền 1:16, 1:20, 1:24, 1:36 :  Giá 1200,000đ/ cái

Hộp số bánh răng hành tinh size 110 - PX110 dùng cho động cơ cơ mặt bích 110 (Nema 43) tỉ lệ truyền 1:5, 1:10:  Giá 1,600,000đ/cái

Hộp số bánh răng hành tinh size 130 - PX130 dùng cho động cơ cơ mặt bích 110 (Nema 51) tỉ lệ truyền 1:5, 1:10:  Giá 2,150,000đ/cái

Tỉ số truyền của hộp số bánh răng hành tinh

Các tỉ số truyền của hộp số bánh răng hành tinh size 57: 1:4, 1:5, 1: 6, 1:10, 1:16, 1:24, 1:36, 1:64, 1:96, 1:144, 1:216

Các tỉ số truyền của hộp số bánh răng hành tinh size 86: 1:3, 1:4, 1:5, 1: 6, 1:10, 1:16, 1:20, 1:24, 1:30, 1:36, 1:64, 1:96, 1:144, 1:216

Các tỉ số truyền của hộp số bánh răng hành tinh size 110: 1:3, 1:4, 1: 6, 1:10, 1:16, 1:20, 1:24, 1:36, 1:52, 1:64, 1:96, 1:144, 1:216

Các tỉ số truyền của hộp số bánh răng hành tinh size 130: 1:3, 1:4, 1: 6, 1:10, 1:16, 1:24, 1:36, 1:45, 1:64, 1:96, 1:144, 1:216

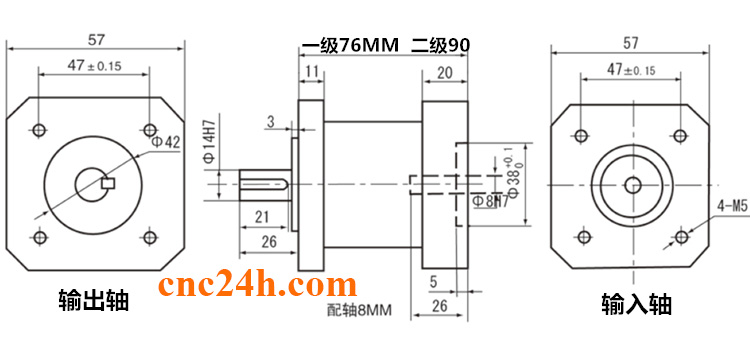

Hộp số bánh răng hành tinh size 57 (tỉ lệ truyền 1: 4 hoặc 1: 10), đầu trục phi 8mm, mặt bích 57mm

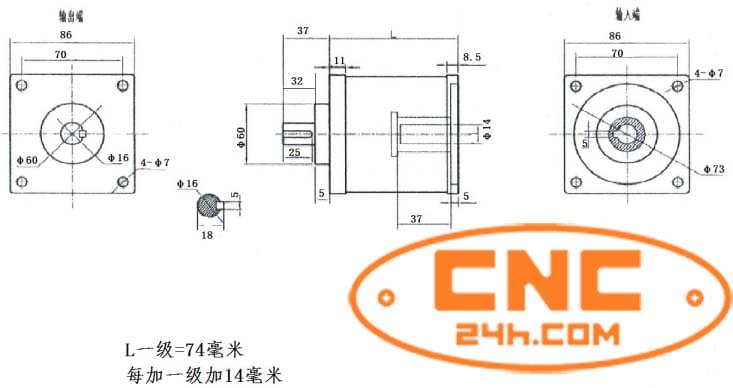

Hộp số bánh răng hành tinh size 86 tỉ lệ truyền 1: 5 hoặc 1: 10, đầu trục phi 14mm, mặt bích 86mm

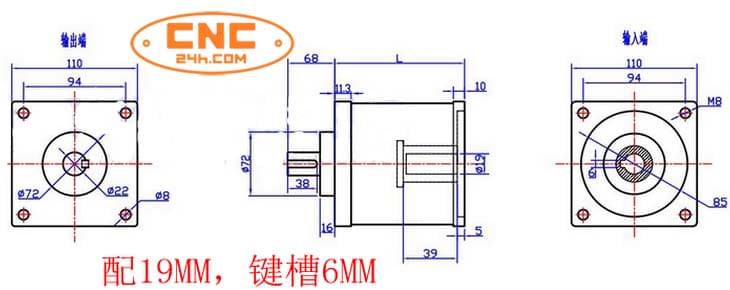

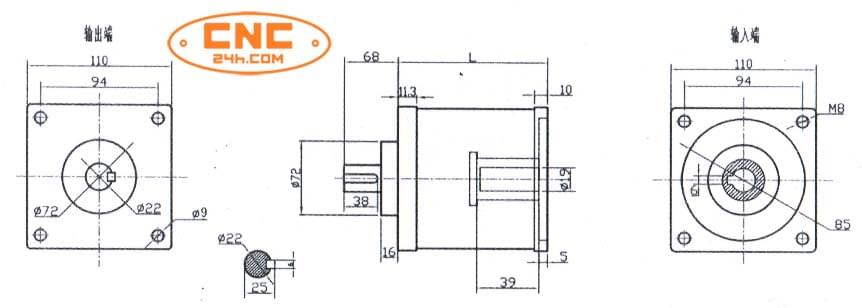

Bản vẽ Hộp số bánh răng hành tinh size 110

Lưu ý khi lựa chọn hộp số bánh răng hành tinh PX

1. Xác định tỉ số truyền phù hợp với ứng dụng

- Hộp số bánh răng hành tinh có nhiều tỉ số truyền khác nhau, phổ biến là 1:5 và 1:10.
- Nếu cần tăng mô-men xoắn nhiều hơn, chọn tỉ số 1:10. Nếu cần tốc độ cao hơn, chọn 1:5.
- Tỉ số truyền càng lớn thì tốc độ đầu ra càng thấp nhưng lực mô-men xoắn sẽ cao hơn.

2. Kiểm tra kích thước và đường kính trục đầu ra

- PX57 phù hợp với động cơ size 57mm (đường kính trục đầu ra 8mm).
- PX86 phù hợp với động cơ size 86mm (đường kính trục đầu ra 14mm).
- Cần kiểm tra thông số trục đầu vào, trục đầu ra, và kích thước tổng thể để đảm bảo hộp số lắp vừa với động cơ.

3. Mức độ chính xác và độ rơ

Hộp số bánh răng hành tinh có độ rơ rất nhỏ, thường dưới 5 arc-min. Độ chính xác này rất quan trọng đối với các ứng dụng cần vị trí chính xác như máy CNC, robot, hoặc băng tải tự động.

4. Tuổi thọ và khả năng chịu tải

Cần đảm bảo hộp số không bị quá tải để kéo dài tuổi thọ.

5. Khả năng lắp đặt và bảo trì

Khi lắp đặt, cần cố định chắc chắn hộp số PX để tránh rung lắc khi hoạt động.

Lợi ích khi dùng hộp số bánh răng hành tinh PX  PX42, PX57, PX86, PX110, PX130 cho động cơ bước, động cơ servo:

Tăng mô-men xoắn mà không làm giảm độ chính xác khi điều khiển:

Giúp động cơ bước có thể tải nặng hơn mà không cần tăng kích thước động cơ. Hộp số giúp chuyển đổi tốc độ thành lực kéo mạnh hơn. Ví dụ: Một động cơ bước có mô-men xoắn 1 N.m, nếu dùng hộp số tỷ số 1:5, mô-men xoắn đầu ra có thể lên đến 5 N.m.

Giảm tốc độ quay:

Điều chỉnh tốc độ đầu ra theo yêu cầu, giúp hệ thống vận hành trơn tru hơn.

Giảm rung lắc và độ rơ:

Cải thiện độ chính xác khi di chuyển, phù hợp cho máy CNC hoặc robot.

Kích thước nhỏ gọn:

Hộp số hành tinh có thiết kế nhỏ nhưng vẫn đảm bảo hiệu suất cao. Kết cấu hành tinh giúp hộp số có kích thước nhỏ hơn so với các loại hộp số thông thường có cùng mức mô-men xoắn.

Hiệu suất cao:

Nhờ thiết kế chia tải đều giữa các bánh răng, hiệu suất truyền động của hộp số bánh răng hành tinh thường đạt 95% - 98%, cao hơn so với hộp số trục vít hay hộp số bánh răng thường.
