Đầu cắt laser BM111

     Đầu cắt laser Raytools BM111 dùng cho máy cắt laser công suất từ 1000W - 3000W, là đầu cắt laser lấy nét tự động

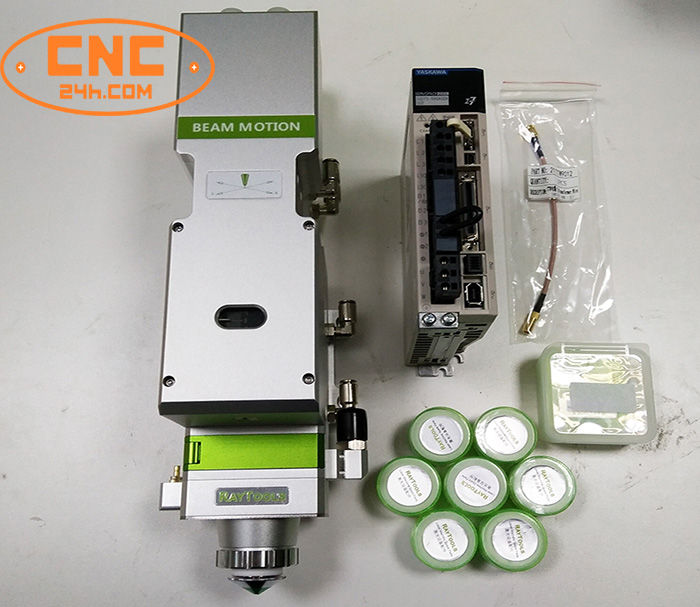

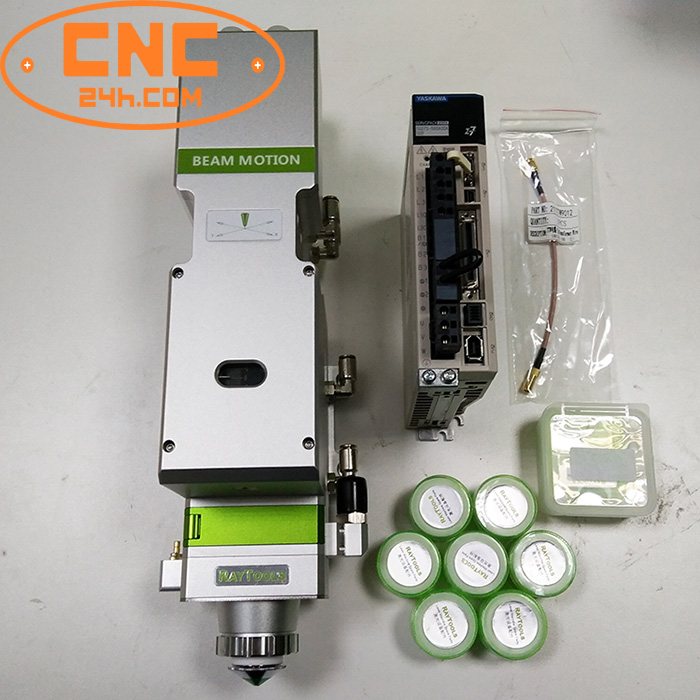

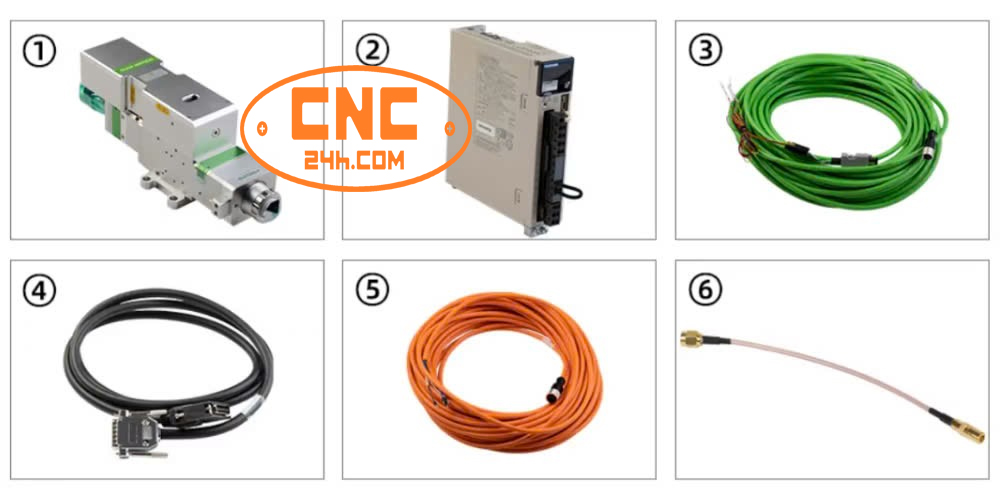

   Đầu cắt laser BM111 bao gồm: Mỏ cắt BM111 + Servo Driver + Cáp mã hóa (Chiều dài 20m) + Cáp điều khiển (Chiều dài: 1,5m) + Cáp nguồn (Chiều dài: 20m) + Cáp cảm biến

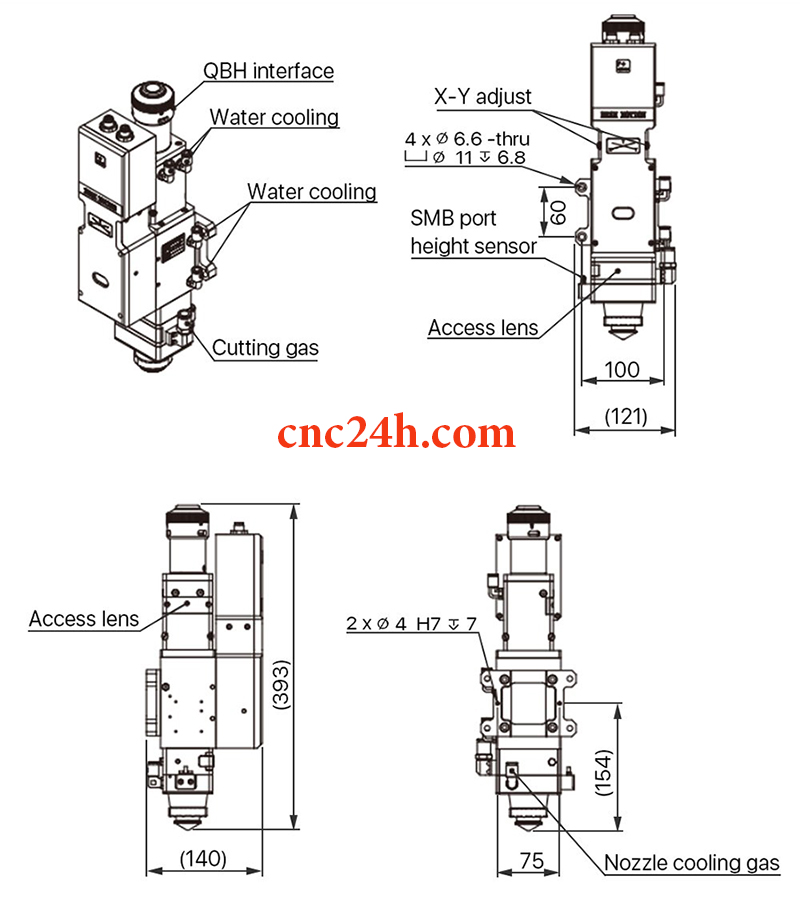

Đầu cắt laser Raytools BM111 có thông số kỹ thuật

Giao diện sợi quang: QBH, QD

Chiều dài chuẩn trực: 100mm

Khẩu độ rõ ràng: 28 mm

Tiêu cự: 125mm, 155mm, 200mm

Tự động lấy nét Kiểu vòi: Đơn, Đôi, Tùy chỉnh

Phạm vi: +10 ~ -12 mm

Đường kính của đầu vòi: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm, 4.0mm, 4.5mm, 5.0mm

Gia tốc: ≤10 m / s²

Vận tốc: ≤10 m / phút

Độ chính xác: ≤ 50μm

Hỗ trợ áp suất khí: ≤ 30 bar

Mặt chuẩn trực (trên cùng): Φ24,9 * 1,5mm

Lấy nét bên (Giữa / Dưới): Φ27,9 * 4,1mm

Catalog đầu cắt laser BM111 Raytools - BM111 Raytools manual, quý khách xem tại đây

Đầu cắt laser BM111 có ưu điểm nổi trội:

- Đầu cắt laser Raytools BM111 được thiết kế dạng modul nên dễ dàng cho việc bảo trì

- Đầu cắt laser có chế độ làm mát nước kép, nên kéo dài thời gian làm việc liên tục

- Tự động lấy nét nên giảm được sự can thiệp của con người và cải thiện hiệu quả đục lỗ và cắt

- Cấu hình quang học được tối ưu hóa và thiết kếc đảm bảo luồng không khí chạy qua mượt mà và hiệu quả, đem lại hiệu quả cắt tốt

- Phạm vi lấy nét tự động + 10 ~ -12mm, độ chính xác điều chỉnh 0,05mm

- Được trang bị nhóm thấu kính composite D30, công suất sợi quang tối đa là 3KW.

- Gia tốc tối đa của bộ điều khiển thấu kính hội tụ 10m/s2, tốc độ tối đa 10m/phút

- Loại ngàm ống kính dạng ngăn kéo, giúp việc thay thế thấu kính bảo vệ nhanh hơn và
dễ dàng hơn

- Với nhiều loại giao diện quang học, có thể được điều chỉnh với nhiều loại laser sợi quang.

- Được trang bị nhiều loại giao diện quang học QBH, QD và các giao diện sợi quang khác nên có thể phù hợp với nhiều loại laser sợi quang khác nhau.

- Các nhóm thấu kính composite được sử dụng để chuẩn trực chùm tia và hội tụ để có được chất lượng quang học và hiệu ứng cắt tốt nhất

- Tấm kính che chống bụi cấp IP65, được cấp bằng sáng chế, ngăn bụi toàn diện.

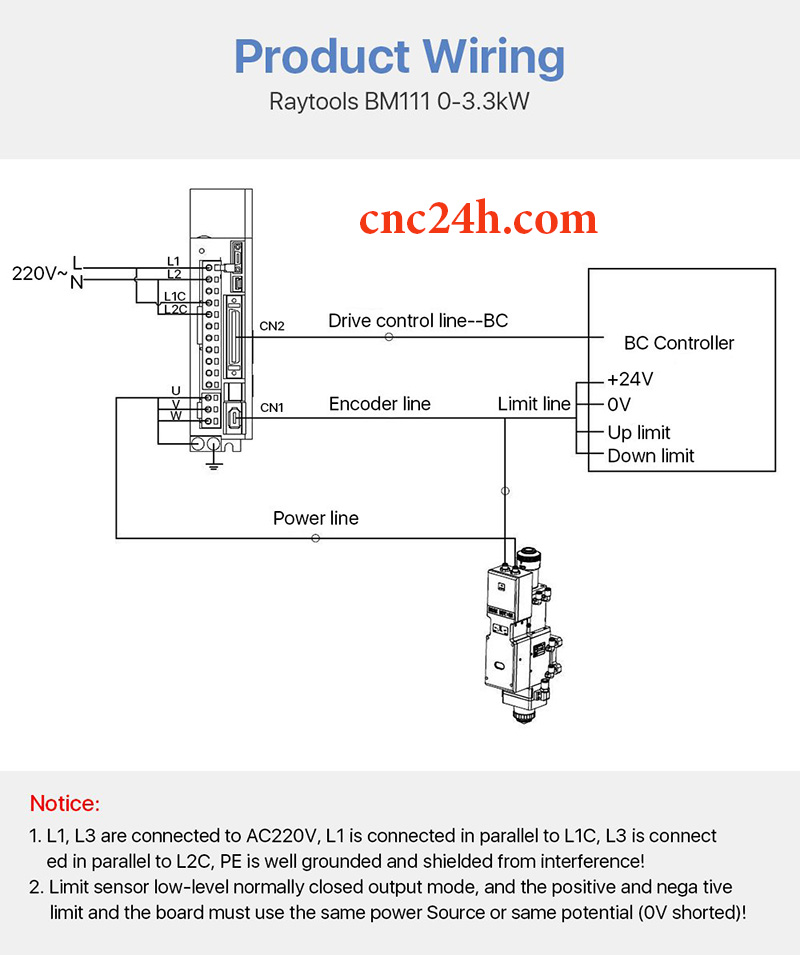

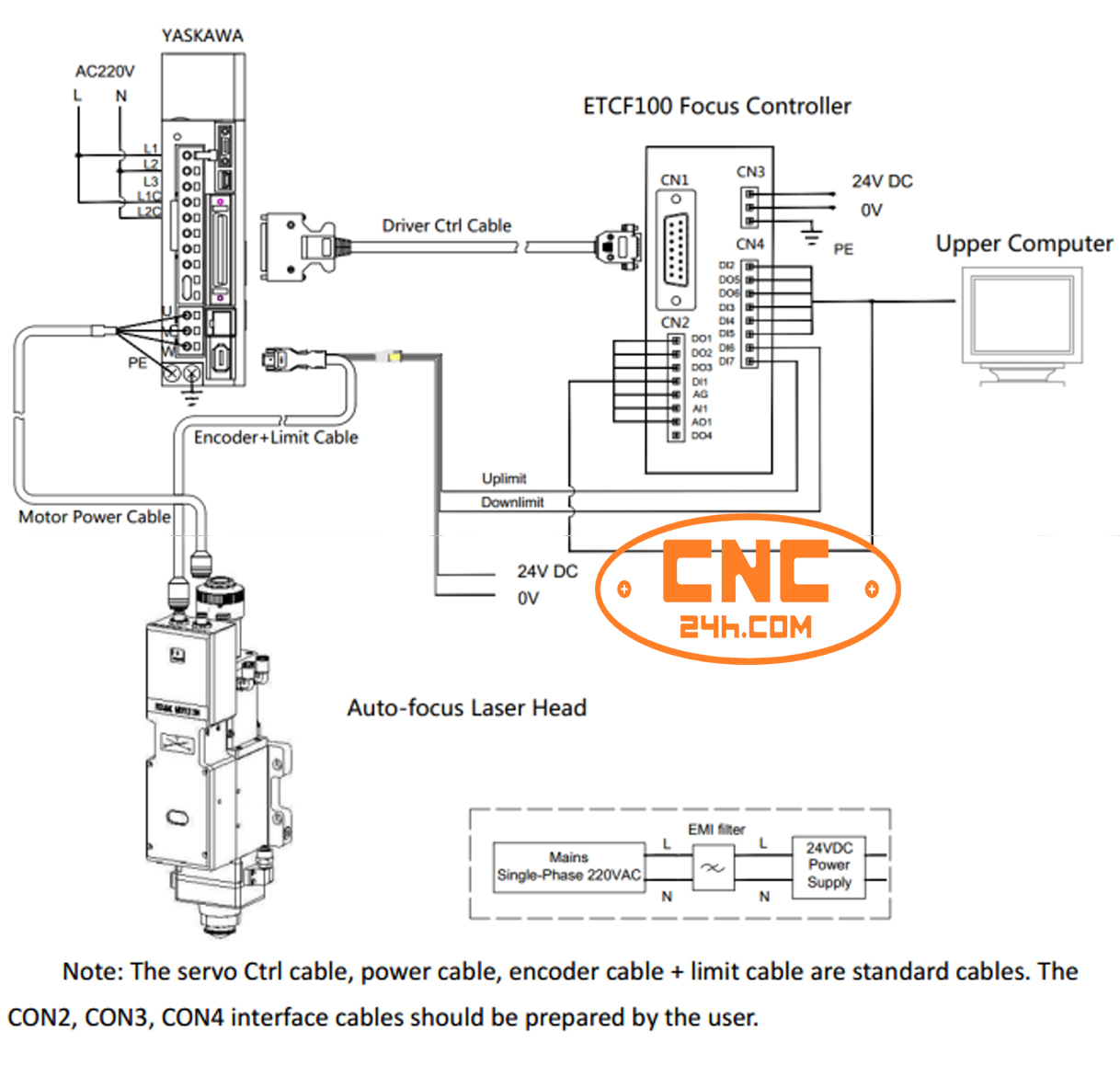

Phương pháp đấu nối dây của đầu cắt BM111 Raytools

FSCUT (BC) with position mode

*** Động cơ là động cơ AC servo, được kết nối với 220VAC L và N tại các đầu nối trình điều khiển L1, L2, L1C và L2C. Chi tiết về phương pháp kết nối như thể hiện như hình sau:

Lưu ý: cảm biến giới hạn là NPN-NC và liên tục phát ra tín hiệu 0V khi không được kích hoạt.

Dây Nâu: +24V, Trắng & Nâu: 0V, Xanh lá cây: Giới hạn trên, Trắng & Xanh lá cây: Giới hạn dưới
