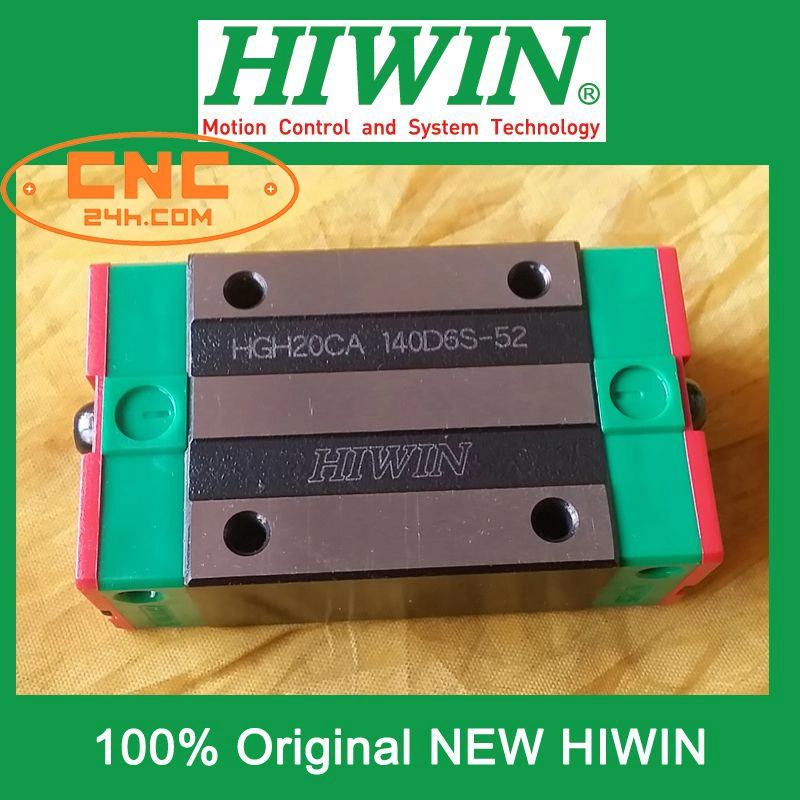

HGH20CA là gì?
HGH20CA là một model con trượt vuông (block) thuộc dòng ray trượt dẫn hướng của hãng HIWIN. Đây là loại con trượt phổ biến nhất trong các hệ thống cơ khí chính xác như máy CNC, máy laser, máy in 3D và thiết bị tự động hóa.
Hiểu đơn giản:
👉 Ray trượt = đường dẫn
👉 HGH20CA = bộ phận chạy trên ray giúp chuyển động mượt, chính xác và chịu tải cao
Ý nghĩa ký hiệu HGH20CA
Khi nhìn vào mã HGH20CA, bạn có thể hiểu ngay các thông tin kỹ thuật:
- HG: Dòng ray tải nặng (Heavy Load)
- H: Loại con trượt vuông tiêu chuẩn
- 20: Kích thước ray 20mm
- C: Loại block dài tiêu chuẩn
- A: Kiểu lắp bulong từ trên xuống
👉 Tóm lại:
HGH20CA = Con trượt vuông size 20, tải nặng, dạng dài tiêu chuẩn
Cấu tạo của con trượt HGH20CA
Một con trượt HGH20CA gồm các bộ phận chính:
1. Thân block
- Là phần vỏ ngoài bằng thép hợp kim
- Được gia công chính xác cao
2. Bi tuần hoàn
- Bi thép chạy tuần hoàn bên trong
- Giúp chuyển động mượt và giảm ma sát
3. Nắp chặn (end cap)
- Giữ bi không bị rơi ra ngoài
- Dẫn hướng bi quay vòng
4. Phớt chắn bụi
- Ngăn bụi, tăng tuổi thọ
👉 Đây là lý do HGH20CA có độ bền rất cao và hoạt động ổn định lâu dài.
Thông số kỹ thuật HGH20CA
Dưới đây là thông số cơ bản:
- Kích thước ray: 20mm
- Loại: Block vuông – dài
- Tải trọng động: ~17.7 kN
- Tải trọng tĩnh: ~25.5 kN
- Độ chính xác: cao (C, H, P tùy cấp)
- Vật liệu: thép chịu lực
👉 Phù hợp cho máy yêu cầu:
- Tải lớn
- Độ cứng cao
- Độ chính xác tốt
Ưu điểm của HGH20CA
✔ Chịu tải cực tốt: Thiết kế 4 dãy bi giúp chịu lực đều theo mọi hướng
✔ Độ chính xác cao: Phù hợp máy CNC, máy khắc, máy laser
✔ Chạy êm – ít rung: Giảm sai số gia công đáng kể
✔ Tuổi thọ cao: Ít mài mòn nếu bôi trơn đúng cách
Ứng dụng của HGH20CA
HGH20CA được sử dụng rất rộng rãi trong:
- Máy CNC: Máy khắc gỗ, Máy cắt kim loại
- Máy laser: Cắt mica, Cắt inox
- Máy in 3D: Đảm bảo chuyển động chính xác
- Máy tự động hóa: Robot, Băng tải thông minh
HGH20CA khác gì HGR20?
Rất nhiều người nhầm giữa 2 loại này:
- HGR20 = Thanh ray (đường dẫn)
- HGH20CA = Con trượt chạy trên ray
Hai loại này luôn đi kèm với nhau
Khi nào nên chọn HGH20CA?
Bạn nên chọn HGH20CA khi:
- Máy cần tải trọng lớn
- Cần độ ổn định cao
- Máy CNC khung chắc
- Hành trình dài
👉 Nếu tải nhẹ hơn có thể chọn: HGH15CA, MGN...Nếu tải nặng hơn có thể chọn: HGH25CA, HGH35CA, HGH45CA, HGW25CC, HGW35CC...
Cách chọn HGH20CA chuẩn kỹ thuật
1. Chọn đúng kích thước ray
👉 HGH20CA chỉ dùng với ray HGR20
2. Chọn số lượng block
- 1 trục: 2–4 block
- Máy CNC: thường 4–8 block
3. Chọn cấp chính xác
- C (thường)
- H (cao)
- P (siêu chính xác)
Lưu ý khi sử dụng HGH20CA
- Luôn bôi trơn định kỳ
- Tránh bụi kim loại
- Lắp đúng kỹ thuật song song ray
- Không để lệch tải
👉 Sai lắp đặt = mòn nhanh + kẹt ray
Giá HGH20CA bao nhiêu?
Giá phụ thuộc vào:
- Hãng (Hiwin chính hãng / hàng OEM)
- Độ chính xác
Mua HGH20CA ở đâu uy tín?
Khi mua bạn nên chọn:
- Đơn vị chuyên CNC
- Có tư vấn kỹ thuật
- Có sẵn ray + block đồng bộ
👉 Tránh mua hàng trôi nổi dễ bị:
- Rơ lỏng
- Nhanh hỏng
- Sai số cao
Kết luận
HGH20CA là lựa chọn tiêu chuẩn cho các hệ thống cơ khí chính xác, đặc biệt trong CNC và tự động hóa.
👉 Nếu bạn cần:
- Độ bền cao
- Chạy êm
- Tải lớn
Thì HGH20CA là lựa chọn cực kỳ đáng đầu tư
