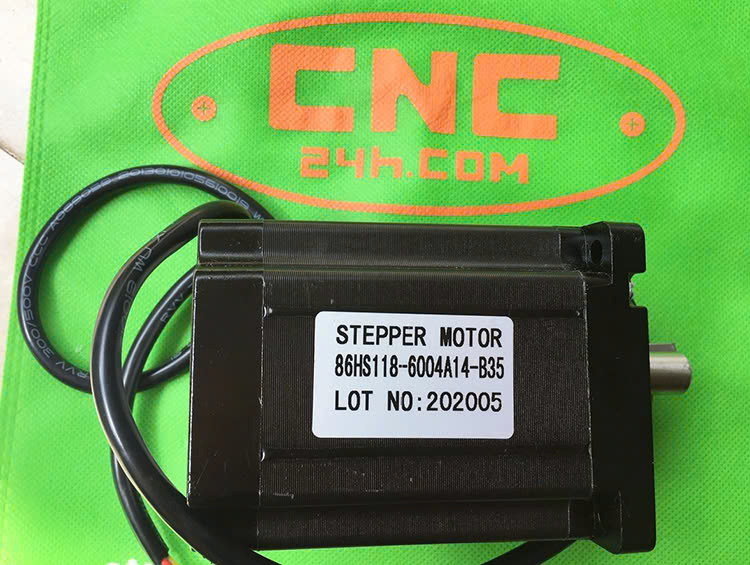

Động cơ bước (Stepper Motor) là một trong những loại động cơ phổ biến trong các hệ thống tự động hóa, CNC, robot, in 3D… Tuy nhiên, trong quá trình sử dụng, động cơ bước có thể gặp lỗi ảnh hưởng đến hiệu suất và độ chính xác của hệ thống. Bài viết này sẽ giúp bạn nhận diện các lỗi thường gặp của động cơ bước và cách khắc phục hiệu quả.
1. Động cơ bước không quay (Không hoạt động)
Biểu hiện: Cấp nguồn nhưng động cơ không quay, không có phản hồi.
Nguyên nhân:
1. Kết nối dây bị lỏng, đứt hoặc sai thứ tự:
Động cơ bước có nhiều loại: 4 dây, 6 dây, 8 dây. Nếu đấu sai pha, động cơ có thể không quay được.
2. Bộ điều khiển (Driver) bị hỏng hoặc không cấp điện đúng cách:
Nếu driver bị hỏng, động cơ sẽ không nhận được tín hiệu điều khiển.
3. Nguồn cấp không đủ hoặc bị mất nguồn:
Điện áp và dòng điện quá thấp, không đủ để khởi động động cơ.
4. Tín hiệu điều khiển bị lỗi:
Nếu vi điều khiển (Arduino, PLC, CNC) không xuất tín hiệu xung đúng, động cơ sẽ không quay.
Cách khắc phục:
✔ Kiểm tra lại sơ đồ nối dây, đảm bảo kết nối đúng pha.
✔ Kiểm tra nguồn cấp, đảm bảo điện áp và dòng điện phù hợp với thông số động cơ.
✔ Kiểm tra driver bằng cách thay thế thử bằng một driver khác.
✔ Kiểm tra tín hiệu từ bộ điều khiển bằng oscilloscope hoặc LED test.
2. Động cơ bước quay sai hướng
Biểu hiện: Động cơ quay ngược lại so với hướng mong muốn.
Nguyên nhân:
1. Đấu dây pha sai thứ tự:
Ví dụ, nếu đảo hai dây của cuộn A (A+, A-) hoặc đảo hai dây của cuộn B (B+, B-), động cơ sẽ quay ngược.
2. Lập trình sai hướng quay trong vi điều khiển:
Nếu trong mã code điều khiển, tín hiệu quay (DIR) bị đảo ngược, động cơ sẽ quay sai.
3. Tín hiệu điều khiển từ bộ điều khiển bị lỗi.
Hậu quả:
Hệ thống hoạt động sai, gây ảnh hưởng đến quy trình sản xuất.
Cách khắc phục:
✔ Đổi chỗ hai dây của pha A (A+, A-) hoặc hai dây của pha B (B+, B-) để đảo chiều quay.
✔ Kiểm tra lại code điều khiển, đảm bảo tín hiệu DIR (Direction) được thiết lập đúng.
✔ Kiểm tra driver và tín hiệu điều khiển.
3. Động cơ quay nhưng bị mất bước (Không đúng vị trí mong muốn)
Biểu hiện: Động cơ không quay chính xác, mất bước hoặc bị giật.
Nguyên nhân:
1. Sai cấu hình driver hoặc nguồn cấp không đủ dòng:
Nếu dòng điện cấp thấp hơn yêu cầu của động cơ, mô-men xoắn không đủ để quay tải.
2. Tải trọng quá lớn:
Nếu động cơ phải kéo tải nặng hơn công suất của nó, nó có thể bị mất bước.
3. Tốc độ điều khiển quá cao so với khả năng của động cơ:
Nếu tần số xung điều khiển quá nhanh, động cơ có thể không bắt kịp và mất bước.
4. Nhiễu tín hiệu:
Nếu tín hiệu điều khiển bị nhiễu, động cơ có thể nhận sai lệnh và bị mất bước.
Hậu quả:
- Động cơ không quay đúng số bước, gây sai lệch vị trí.
- Giảm độ chính xác của hệ thống.
Cách khắc phục:
✔ Tăng dòng điện trên driver đến mức tối ưu, dùng đúng driver để đảm bảo cung cấp đủ dòng điện.
✔ Giảm tốc độ quay hoặc tăng vi bước để động cơ mượt hơn.
✔ Kiểm tra dây tín hiệu, dùng cáp chống nhiễu nếu cần.
✔ Đảm bảo tải trọng phù hợp với công suất động cơ.
4. Động cơ bước rung lắc mạnh, gây tiếng ồn lớn
Biểu hiện: Khi quay, động cơ bị giật cục, rung mạnh hoặc kêu to.
Nguyên nhân:
1. Không sử dụng vi bước (Microstepping):
Nếu driver ở chế độ toàn bước (Full-step), động cơ có thể bị giật mạnh khi chuyển trạng thái.
2. Cộng hưởng cơ học:
Khi chạy ở một số tốc độ nhất định, động cơ có thể gặp hiện tượng cộng hưởng, gây rung lắc.
3. Trục động cơ bị lệch hoặc khớp nối lỏng:
Nếu cơ cấu truyền động bị lệch, động cơ sẽ không chạy êm.
4. Ma sát lớn trong hệ thống cơ khí.
5. Độ phân giải driver không phù hợp với động cơ.
Hậu quả:
- Gây ra tiếng ồn lớn khi vận hành.
- Giảm hiệu suất làm việc và tăng mài mòn các bộ phận liên quan.
Cách khắc phục:
✔ Dùng vi bước cao hơn (1/8, 1/16, 1/32) để giảm rung lắc.
✔ Điều chỉnh tốc độ để tránh cộng hưởng.
✔ Kiểm tra khớp nối, trục động cơ để đảm bảo lắp đặt chính xác.
✔ Kiểm tra hệ thống cơ khí để giảm ma sát.
✔ Lựa chọn driver có độ phân giải phù hợp.
5. Step motor bị quá nóng
Biểu hiện: Động cơ hoặc driver nóng quá mức khi hoạt động.
Nguyên nhân:
1. Dòng điện cấp quá cao chạy qua cuộn dây động cơ:
Nếu đặt dòng điện quá lớn, động cơ sẽ bị quá nhiệt.
2. Hoạt động liên tục với tải nặng:
Nếu động cơ chạy quá lâu với tải lớn, nhiệt độ sẽ tăng cao.
3. Hệ thống làm mát kém:
Nếu không có quạt làm mát hoặc tản nhiệt, động cơ có thể bị nóng quá mức.
Hậu quả:
- Giảm tuổi thọ của động cơ.
- Có thể gây cháy cuộn dây hoặc hỏng driver điều khiển.
Cách khắc phục:
✔ Giảm dòng điện trên driver xuống mức tối ưu.
✔ Thêm quạt làm mát hoặc bộ tản nhiệt, đảm bảo hệ thống thông gió hoạt động tốt
✔ Kiểm tra tải trọng, đảm bảo không quá công suất động cơ.
6. Động cơ bước bị kẹt hoặc quay không đều
Biểu hiện: Động cơ quay chậm, bị giật hoặc đứng yên khi có tải.
Nguyên nhân:
1. Cấp điện áp quá thấp:
Nếu điện áp quá thấp, động cơ không đủ mô-men để quay tải.
2. Driver bị lỗi hoặc điều khiển sai:
Nếu tín hiệu xung bị sai hoặc driver không hoạt động đúng, động cơ sẽ bị kẹt.
3. Hỏng cuộn dây động cơ:
Nếu một cuộn dây bị đứt, động cơ có thể không quay được.
Cách khắc phục:
✔ Đảm bảo điện áp phù hợp với động cơ.
✔ Kiểm tra và thay thế driver nếu cần.
✔ Kiểm tra cuộn dây động cơ bằng đồng hồ đo điện trở.
Kết luận:
Nếu động cơ bước gặp sự cố, bạn nên kiểm tra từng yếu tố sau:
1. Dây kết nối: Đảm bảo không bị đứt hoặc đấu sai.
2. Nguồn điện: Điện áp và dòng điện phải đúng thông số kỹ thuật.
3 Driver & Vi điều khiển: Kiểm tra driver và tín hiệu điều khiển.
4. Tải trọng & Tốc độ: Đảm bảo động cơ không bị quá tải hoặc chạy quá nhanh.
5. Cơ khí & Lắp đặt: Kiểm tra trục động cơ, khớp nối và cơ cấu truyền động.
Bằng cách kiểm tra theo các bước trên, bạn có thể nhanh chóng xác định và khắc phục lỗi của động cơ bước!
