Bảng điều khiển máy phay CNC XC709D

Giá: 10.200.000₫

Bộ điều khiển máy phay

Bảng điều khiển máy phay cnc XC709D, XC809D thích hợp dùng cho máy phay cnc, máy khoan và ta rô cnc, máy khắc cnc...

Bảng điều khiển máy phay cnc XC709D là bảng điều khiển dọc, XC809D là bảng điều khiển nằm ngang, về chức năng 2 bảng điều khiển là như nhau.

Bảng điều khiển máy phay cnc 3 trục giá: 11.200.000đ/ cái

Bảng điều khiển máy phay cnc 4 trục giá: 11.900.000đ/ cái

Bảng điều khiển máy phay cnc  5 trục giá: 12.000.000đ/ cái

Bảng điều khiển máy phay cnc 6 trục giá: 12.600.000đ/ cái



Bảng điều khiển máy phay CNC

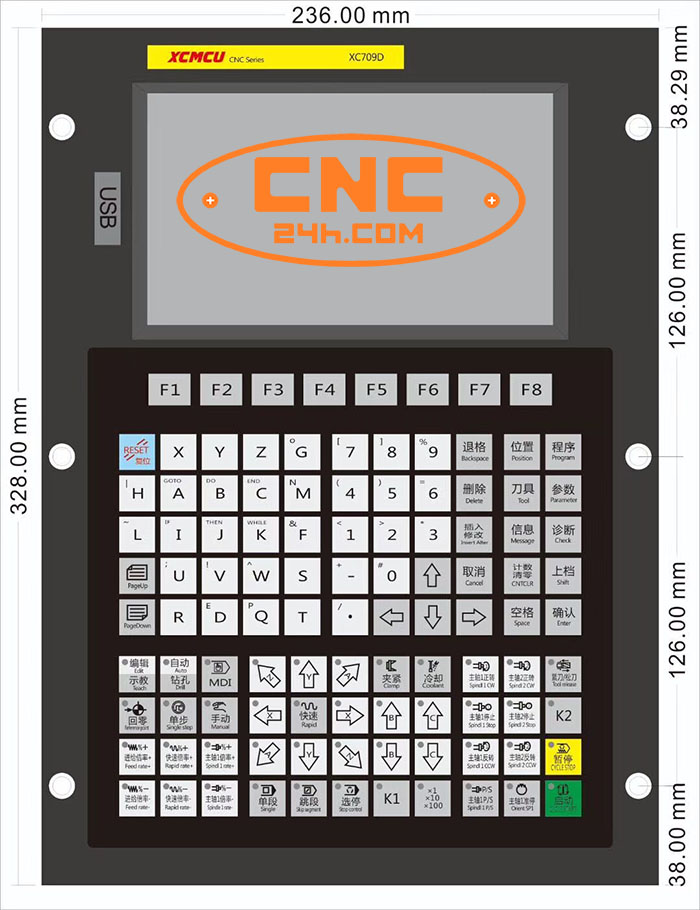

Bảng điều khiển máy phay cnc XC709D



Bảng điều khiển máy phay

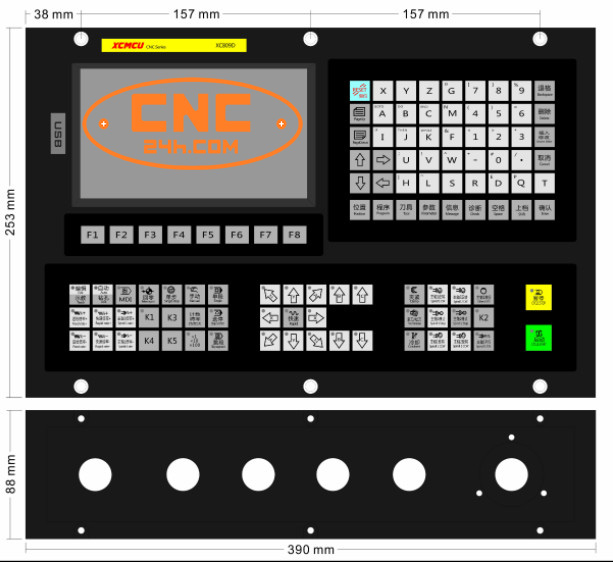

Bảng điều khiển máy phay cnc XC809D



Bảng điều khiển máy phay tự động

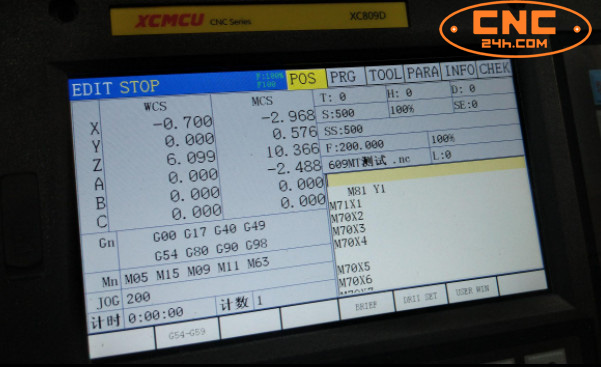

Giao diện của bộ điều khiển máy phay hiển thị trực quan, dễ hiểu, vận hành đơn giản

bảng điều khiển máy phay




Bảng điều khiển máy phay cnc XC709D, XC809D có chức năng:

- Bộ vi xử lý 32 Bít, độ chính xác nội suy 0.001mm, tốc độ chạy tối đa 30m/ phút

- Màn hình màu 7Inch, độ phân giải 800x480, giao diện Windows.

- Bộ điều khiển máy phay cnc có 8 phím chức năng, thao tác đơn giản, dễ dàng. Cung cấp giao diện hiển thị phong phú như phân loại tham số, nhật ký báo động, chuẩn đoán hệ thống, tạo điều kiện gỡ lỗi và bảo trì hệ thống...

- Bộ điều khiển máy phay cnc có thể dùng kèm với tay cầm điều khiển, thuận lợi và nhanh chóng cho thao tác

- Bộ điều khiển có 40 loại lệnh G, tương thích với các lệnh của hệ thống Fanuc

- Giao diện USB, hỗ trợ đọc và ghi tập tin đĩa U, sao lưu dữ liệu, dung lượng 1G, có thể lưu trữ N chương trình phần

- Bộ điều khiển máy phay có 24 đầu vào (có thể mở rộng đến 96), 24 đầu ra (có thể mở rộng đến 96), linh hoạt và thuận tiện trong sử dụng

- Giao diện tiếng Anh và tiếng Trung

- Điều khiển tăng tốc và giảm tốc trước khi nội suy, hỗ trợ bù đường dao phay

- Bộ điều khiển XC709D có thể sử dụng cùng với tay cầm điều khiển, thuận tiện và nhanh chóng cho việc thao tác

- Hỗ trợ chức năng khóa hệ thống có thời hạn, đảm bảo cho nhà cung cấp máy thu hồi công nợ

- Hỗ trợ UG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, Wentai và các tệp mã G phần mềm của bên thứ ba khác

Catalog bộ điều khiển máy phay CNC XC709D

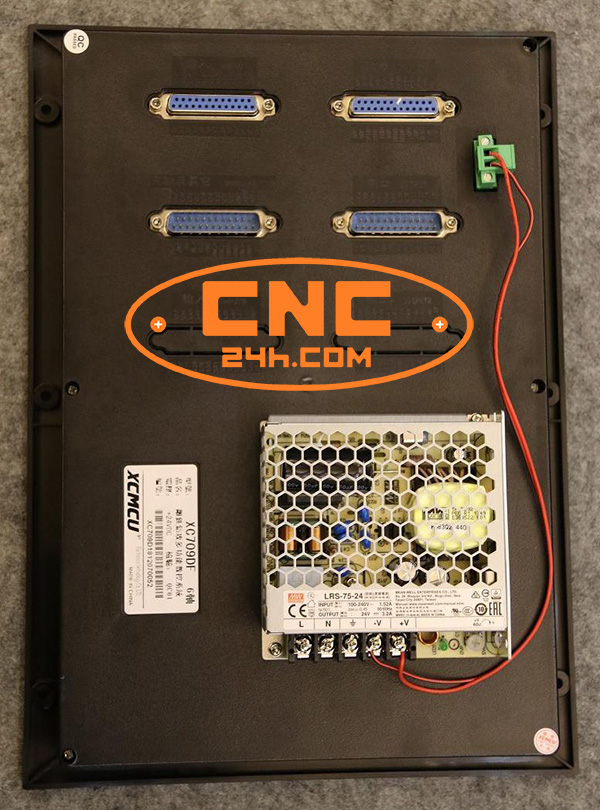

Bộ điều khiển máy phay

Bộ điều khiển đi kèm nguồn 24V

Bộ điều khiển máy phay cnc XC709D, XC809D có thông số kỹ thuật:

Số lượng trục điều khiển

 3,4, 5, 6 trục ( X , Y , Z , A , B , C)

Số lượng trục liên kết

Liên kết đầy đủ

Thư viện công cụ

Hỗ trợ, cần chỉnh sửa mã thư viện công cụ

Trục quay

trục, trong đó trục 1 có thể là trục kỹ thuật số

Giám sát trục chính

Đơn vị di chuyển tối thiểu

0,001

Giá trị lệnh tối đa

± 99999999 × đơn vị di chuyển tối thiểu

Tốc độ thức ăn nhanh

30000 mm / phút

Ghi đè tốc độ nạp nhanh

F0, 25%, 50%, 75%, 100%

Phương pháp xung

: Hướng + xung 2 : Xung vuông góc (nếu được trình điều khiển hỗ trợ, khuyến nghị, chống nhiễu mạnh hơn)

Tần số tối đa

Có thể đặt 100Khz, 200Khz, 500KHz . ( 500KHz chỉ có thể được thực hiện ở chế độ đầu ra vuông góc của tất cả các trục)

Ghi đè tốc độ nguồn cấp dữ liệu

0 150%

Tỷ số truyền điện tử

1 65535: 1 65535

Tăng và giảm tốc tự động

Thuật toán tương lai đoạn thẳng nhỏ tốc độ cao

Định vị

G00 ( Định vị nội suy tuyến tính có thể có)

Phép nội suy

Đường thẳng ( G01) , cung tròn ( G02 / G03 / G12) , nội suy xoắn ốc

Quay lại điểm tham chiếu

Tự động trở lại điểm tham chiếu ( G28)

Khóa phần mềm MDI

Ge

Một bước để

x1 , x10 , x100

Giao diện I / O

24/24 ( có thể mở rộng lên 96/96)

Tạm dừng (giây)

Trạng thái dừng chính xác

Điểm dừng chính xác

Kiểm tra hành trình lưu trữ

Hoạt động MDI

Có, hỗ trợ hoạt động nhiều giai đoạn

Cài lại

Công tắc nhảy

Hoạt động một giai đoạn

Công tắc bảo vệ chương trình

Chức năng tự chẩn đoán

Nút dừng khẩn cấp

Nguồn cấp

AC220V một pha + 10% -15% , 50Hz ± 1Hz

Hệ tọa độ

Hệ tọa độ máy ( G53) , hệ tọa độ phôi ( G92 , G54 G59) , hệ tọa độ cục bộ ( G52) , ký hiệu mặt phẳng hệ tọa độ

Cài đặt hệ tọa độ tự động

Đầu vào dấu thập phân

Chức năng hỗ trợ phụ trợ có thể

Khả năng tiếp cận

Các bit M2 , mã tùy chỉnh M , chế độ thủ công / MDI / tự động điều khiển trục quay tiến, lùi, dừng; điều khiển khởi động và dừng chất lỏng làm mát; điều khiển khởi động và dừng chất bôi trơn

Chức năng trục chính có thể

Chức năng trục chính

Trục chính kép

Trục chính kỹ thuật số

1 trục kỹ thuật số ( trục Z không hỗ trợ) và tốc độ ổn định hơn.

Khai thác

đứng gần

Đầu ra tương tự trục chính

 , trục chính kép

Chức năng công cụ cắt có thể

Chức năng phay

Hỗ trợ thay đổi đầu phay tự động, hiệu chuẩn đầu phay trung tâm, hiệu chuẩn đầu phay trung tâm ba điểm

Bộ nhớ bù công cụ

~ 9999.999 -9999.999 , thứ 99

Chức năng bù mạch phay

Bù dao dài và bù dao bán kính

Chỉnh sửa hoạt động

Chỉnh sửa chức năng

Đầu vào từng bit của các tham số, chẩn đoán, chỉnh sửa chương trình, thực thi phân đoạn đa chương trình MDI

Số lượng chương trình được lưu trữ

500 chương trình

Hiển thị tên chương trình

Tiếng Trung, tiếng Anh

Tìm kiếm dòng chương trình

Bỏ qua khối tùy chọn

Chuyển đổi chương trình

Thời gian xử lý, số lượng bộ phận hiển thị

Tốc độ trục chính, lệnh M / S
