Mạch điều khiển máy Laser Diot

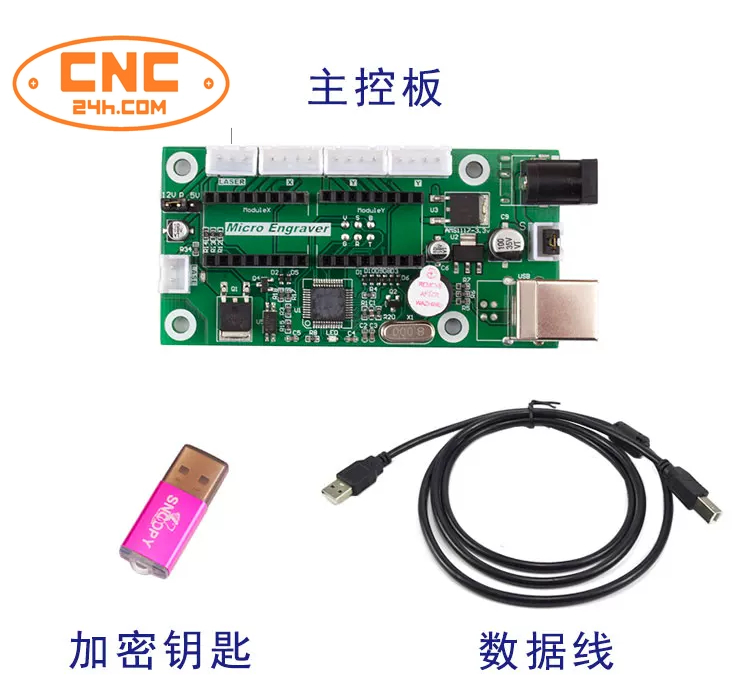

Bo mạch điều khiển máy khắc laser diot: là bộ điều khiển trung tâm dùng để vận hành các máy khắc laser mini hoặc máy CNC nhỏ. Bo mạch này nhận lệnh từ máy tính thông qua cổng USB và điều khiển chuyển động của động cơ bước theo các trục X và Y.

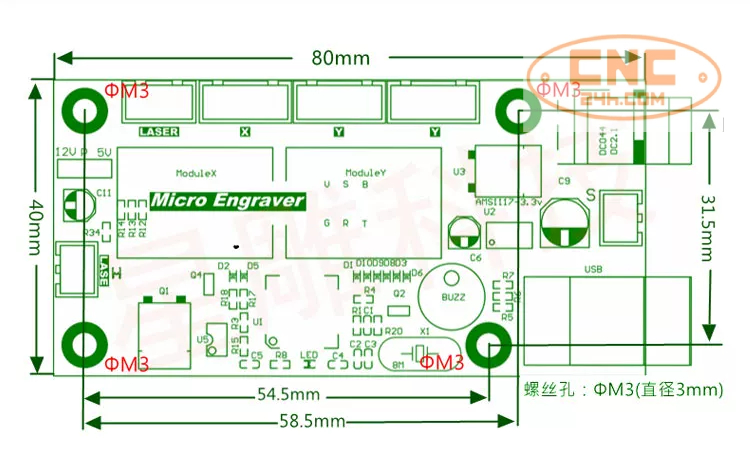

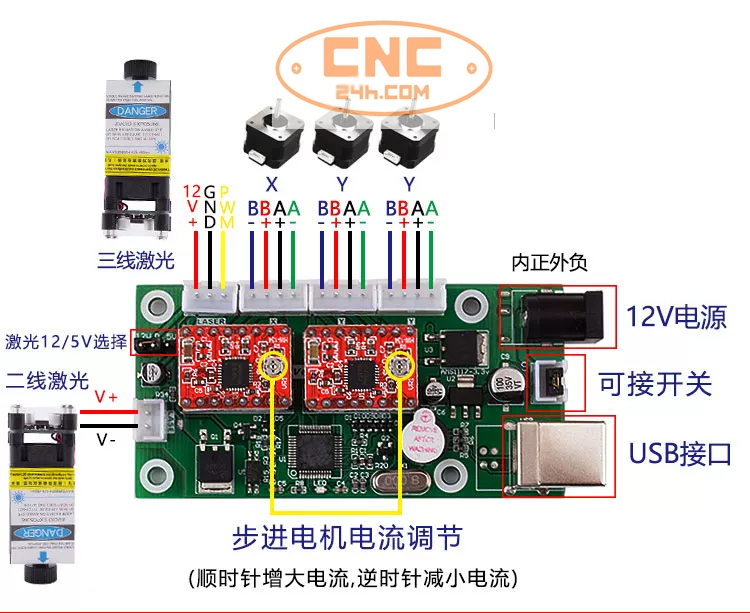

Dưới đây là thông số kỹ thuật được dịch từ hình ảnh của bo mạch điều khiển laser GRBL hai trục:

Thông số

Nguồn cấp vào	12V DC
Ngõ ra điều khiển laser	Cổng PWM (không giới hạn công suất)
Hỗ trợ laser	Hỗ trợ laser 5V và 12V, laser 2 dây công suất ≤ 50W
Giao tiếp với máy tính	USB 2.0
Cổng cấp nguồn	Jack DC 5.5 x 2.1 mm
Số trục điều khiển	2 trục X và Y, hỗ trợ cấu hình trục kép XY
Loại động cơ hỗ trợ	Động cơ bước 2 pha 4 dây
Cài đặt vi bước	Mặc định 1/16 bước, có thể thiết lập bằng phần mềm: 1/4, 1/8, 1/16, 1/32
Driver hỗ trợ	A4988: tối đa 1.5A
	DRV8825: tối đa 2A

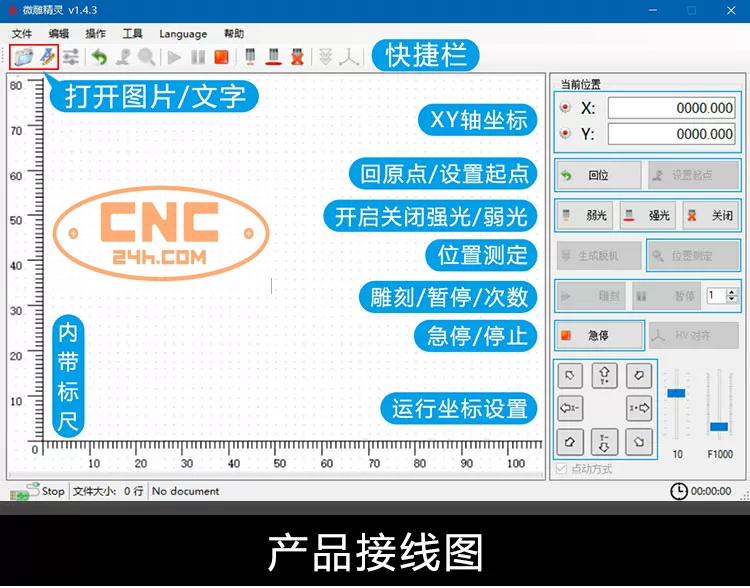

Phần mềm sử dụng	Phần mềm riêng "微雕精灵" (Micro Engraving Wizard)
Chế độ khắc	Khắc theo dòng (Raster) và khắc theo đường viền (Vector/Cutting)
Chế độ hình ảnh	Đen trắng và thang xám (Grayscale)

Một số lưu ý:

Bo mạch này phù hợp với máy khắc laser mini công suất nhỏ, thường dùng laser diode 5W, 10W, 20W hoặc dưới 50W.
Sử dụng driver cắm rời A4988 hoặc DRV8825, không tích hợp sẵn driver công suất lớn.
Không thích hợp để điều khiển động cơ bước lớn như NEMA23 dòng cao hoặc máy CNC công nghiệp.
Có thể sử dụng với các phần mềm phổ biến như LaserGRBL hoặc LightBurn nếu firmware được nạp là GRBL chuẩn.
Ưu điểm
- Giá thành thấp.
- Dễ cài đặt và sử dụng.
- Hỗ trợ nhiều phần mềm miễn phí.
- Phù hợp với máy khắc laser mini, máy CNC DIY và máy vẽ.
Nhược điểm
- Không phù hợp với máy CNC công suất lớn hoặc yêu cầu độ chính xác cao.
- Khả năng mở rộng hạn chế so với các bộ điều khiển chuyên nghiệp như Mach3 hoặc DSP
