Bob Mach3 Usb AKZ250 4 trục

Giá: 3.975.000₫

Bob điều khiển máy cnc 4 trục, rất tiện lợi khi sử dụng

Bob Mach3 Usb AKZ250 4 trục: Một Bộ = BOB + Cab USB

Nhà cung cấp: Leafboy, bảo hành 6 tháng

USB_Motion_Card_AKZ250_Manual_v1 DOWNLOAD

Cách tính và đặt vi bước trên MACH3 (Steps per unit)

TÍNH NĂNG Bob Mach3 Usb AKZ250 4 trục

- Không cần phải cài đặt bất kỳ trình điều khiển USB, nó có thể được sử dụng ngay sau khi cắm vào máy tính.

- Rất tiện lợi khi sử dụng, được nhiều khách hàng ưa chuộng

- Tần số xuất xung lên đến 200KHz, được dùng thích hợp cho các động cơ servo hoặc động cơ bước.

- Các đèn Led nhấp nháy hiển thị cho việc kết nối USB và tình trạng làm việc

- Có 16 đầu vào, tín hiệu đầu vào có thể thấy rõ ràng.

- Hỗ trợ đầy đủ tất cả các phiên bản Mach3, bao gồm cả phiên bản Mach3 R3.043.066

- Hỗ trợ các Window , bao gồm Window2000 / XP / Vista / Windows7

- Giúp tín hiệu điều khiển Mach3 mượt mà hơn khi dùng trực tiếp với cổng LPT

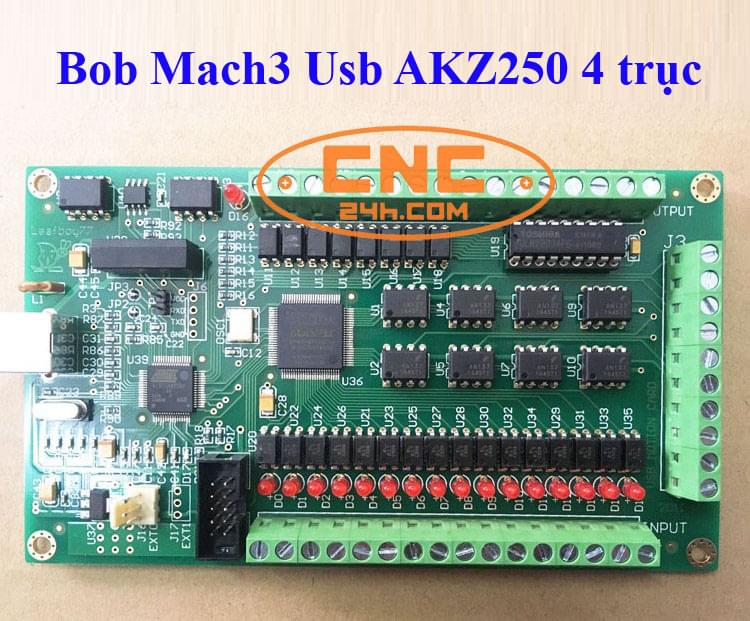

Bo AKZ250 4 trục

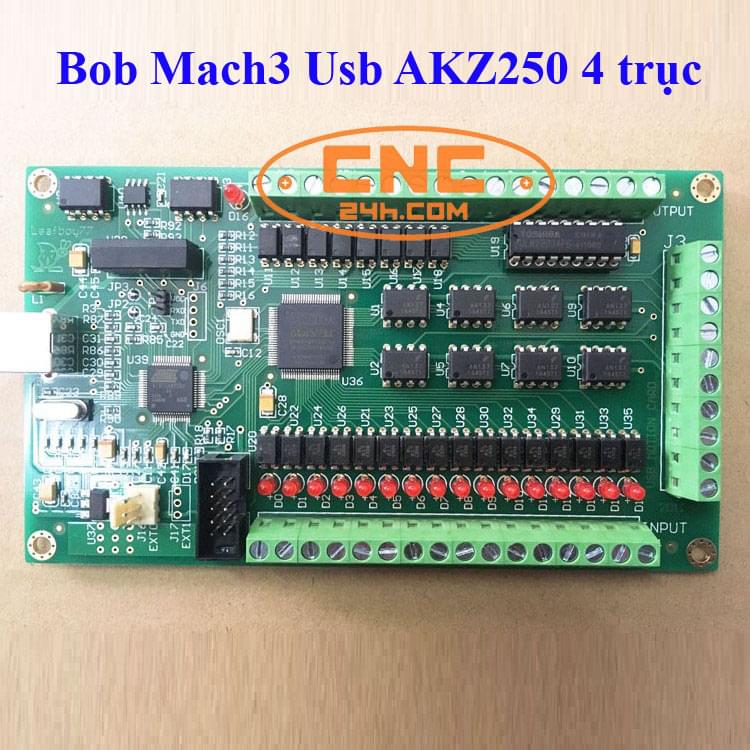

AKZ250 4 trục



Sơ đồ chân Bob Mach3 Usb AKZ250 4 trục

Bo AKZ 4 trục

Direction Signal : Tín hiệu chiều

Stepping ( Pulse) signal: Tín hiệu xung

Sơ đồ 16 chân đầu vào( input):

Kết nối các tín hiệu E-Stop, Limit Switch, Jog, Cycle start,… Các chức năng được set up trong phần mềm mach3

Config -> Ports and pins -> Inputs signal

bo điều khiển máy cnc 4 trục

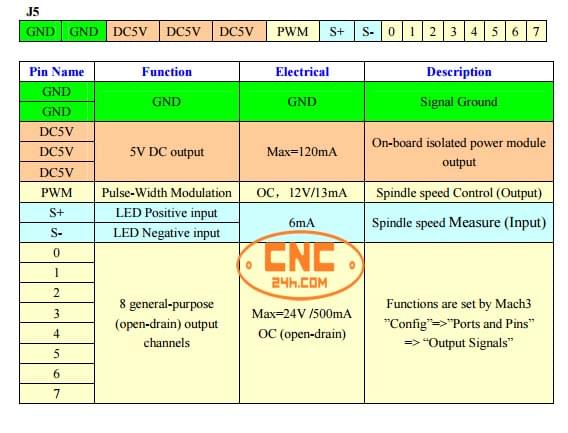

Sơ đồ chân đầu ra:

  • Các chân từ 0 -7 là 8 chân đầu ra dùng để điều khiển chiều quay spindle, bơm nước làm mát …
  • Chân PWM điều khiển tốc độ trục chính ( Spindle)
  • 2 chân S+ và S-  đo tốc độ trục chính ( Spindle)

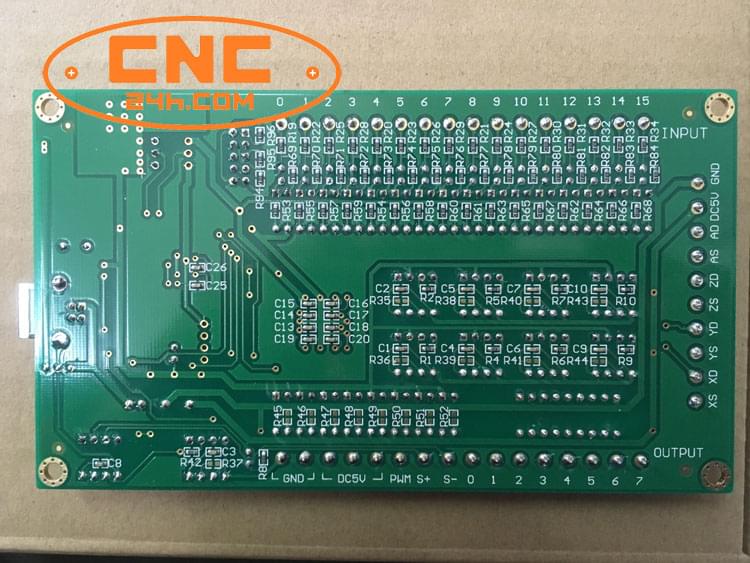

bo điều khiển cnc 4 trục

mạch điều khiển máy cnc 4 trục

mạch điều khiển 4 trục máy cnc



Hướng dẫn kết nối Bob Mach3 USB AKZ 250 3 trục, 4 trục
