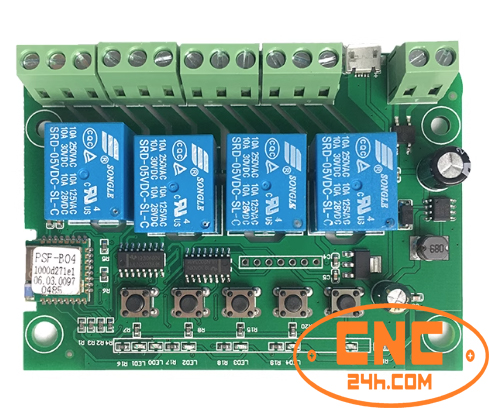

Thiết bị đóng ngắt thông minh 4 kênh

Thiết bị đóng ngắt thông minh 4 kênh ( 4CH – Smart Swich) hay còn gọi là công tắc điện thông minh, công tắc điều khiển từ xa qua điện thoại, Công tắc wifi 4 kênh, hàng chính hãng, chất lượng tốt, tiện lợi khi sử dụng.

1. Thiết bị đóng ngắt thông minh 4 kênh có Thông số kỹ thuật

- Điện áp đầu vào: sử dụng điện 5VDC qua cổng USB,  hoặc từ 7VDC – 32VDC cấp qua cầu đấu có sẵn trên mạch

- Công suất chịu tải tối đa trên 1 kênh: 2200W/ 10A

- Công suất chịu tải tổng 4 kênh: 3500W/16A

- Tần số làm việc WIFI: 2.4Ghz b/g/n

- Nhiệt độ làm việc: -20^oC ~ 70^oC

- Độ ẩm làm việc: < 80%

- Kích thước: 110*80*28 mm

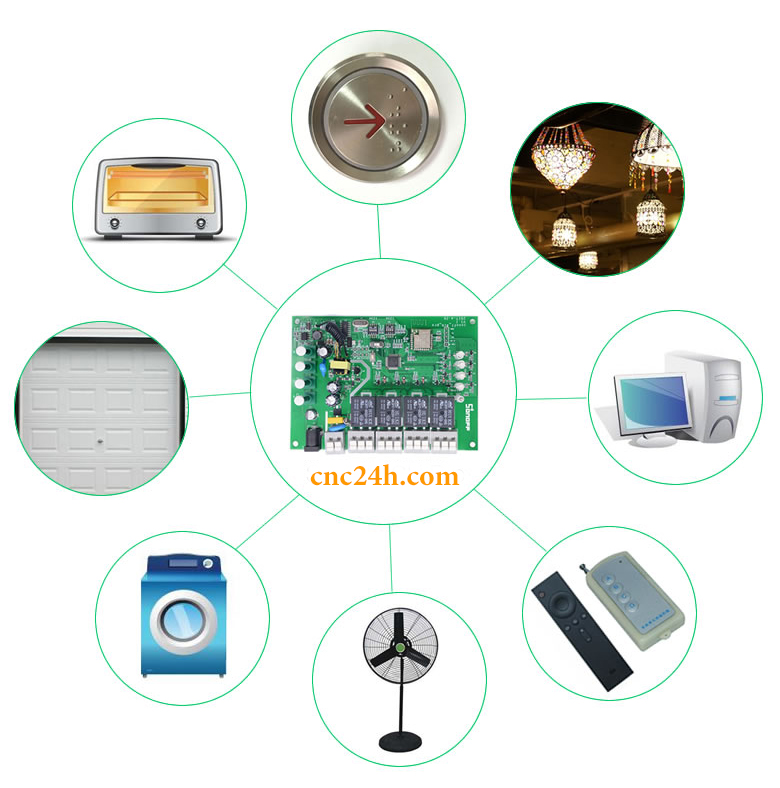

2. Ứng dụng của Thiết bị đóng ngắt thông minh 4 kênh

- Ứng dụng trong điều khiển các thiết bị điện tử, điện dân dụng: Đóng, ngắn các thiết bị qua rơ le có các cổng tín hiệu NO (thường mở) hoặc NC (thường đóng).

- Hẹn giờ đóng, ngắn các thiết bị điện tử, điện dân dụng: Cài đặt hẹn giờ đóng ngắn linh hoạt trên ứng dụng điện thoại hoặc máy tính bảng

- Đóng, ngắt các thiết bị điện tử, điện dân dụng từ xa mọi lúc, mọi nơi

- Kiểm tra các trạng thái tín hiệu đóng ngắt mọi lúc mọi nơi

- Chia sẻ cho nhiều người sử dụng, theo dõi trên ứng dụng một cách dễ dàng

- Chức năng nhấn nhả rất phù hợp cấp tín hiệu điều khiển thiết bị

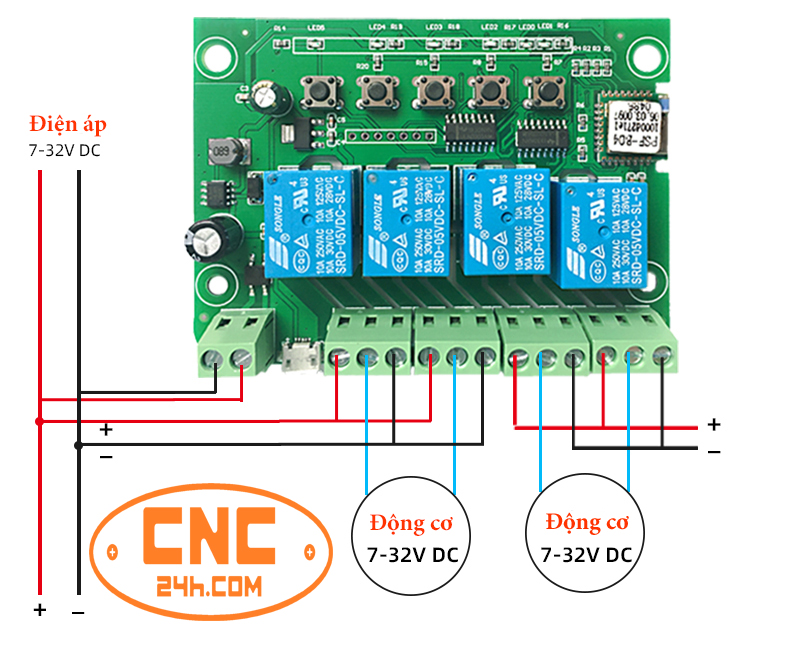

Sơ đồ đấu nối

Lưu ý: chế độ này không hỗ trợ hai động cơ hoạt động cùng lúc

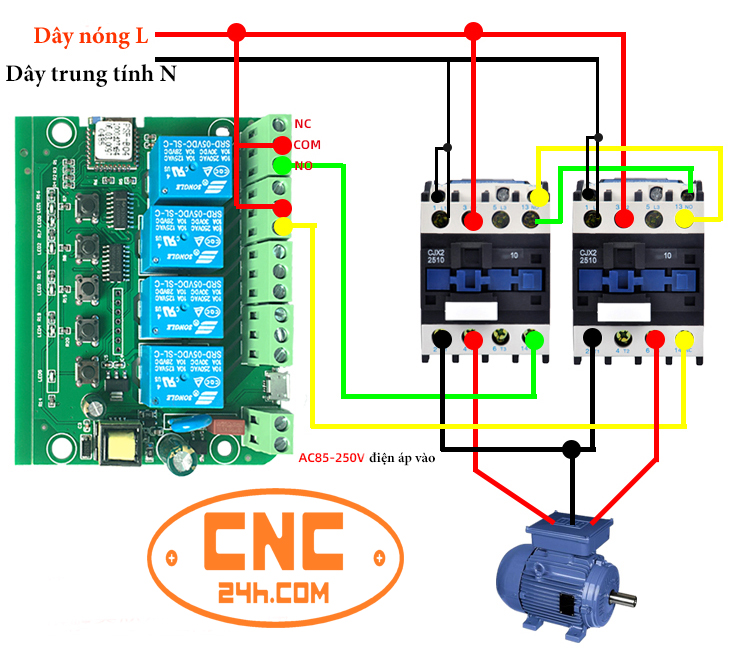

Hướng dẫn đấu nối công tắc điện thông minh với động cơ tiến và lùi

Lưu ý: sản phẩm này không có công tắc tơ, phải chọn công tắc tơ có tiếp điểm phụ thường đóng

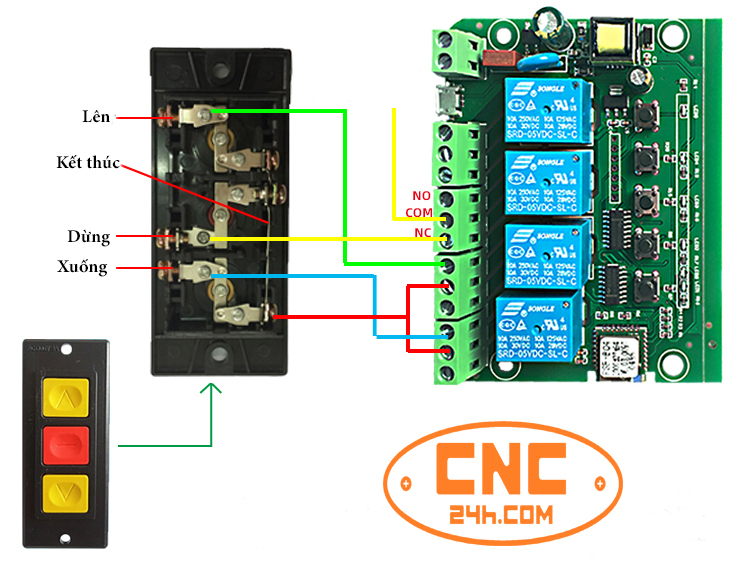

Sơ đồ đấu nối Thiết bị đóng ngắt thông minh dùng cho cửa cuốn

Lưu ý: phương pháp nối dây: COM1 và COM2 được kết nối với đầu chung của công tắc. NO1 được kết nối với đường xuống, NO2 được kết nối với đường lên, COM3 được kết nối với đường vào của nút dừng và NC3 được kết nối với nút dừng

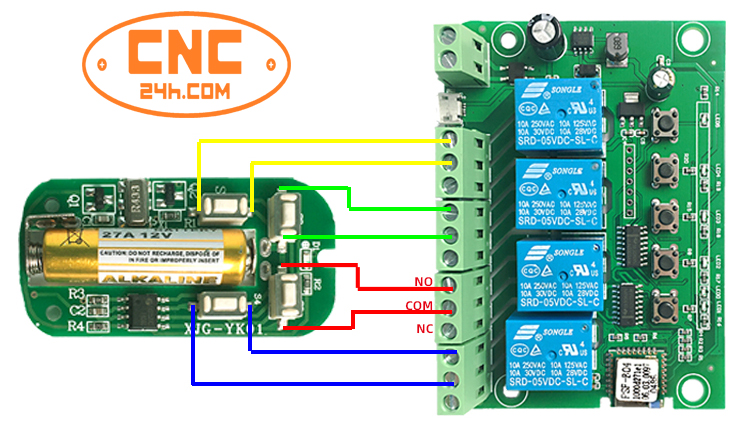

Sơ đồ đấu nối công tắc điều khiển từ xa

Phương pháp đấu dây: dây dẫn chốt của phím điều khiển từ xa đi ra để kết nối với công tắc, một nhóm đầu cuối thường mở.

Điều khiển nút công tắc bằng thiết bị đầu cuối chung và công tắc hoạt động thay vì nhấn điều khiển từ xa

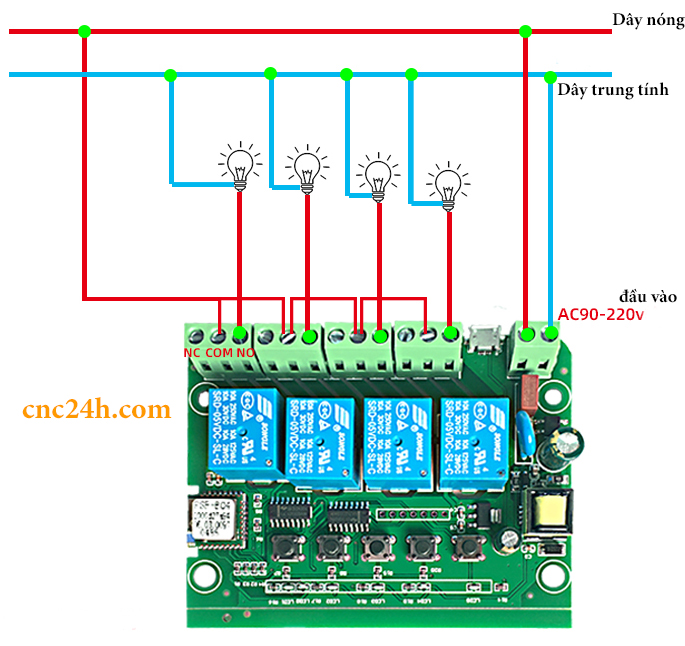

Sơ đồ đấu nối Thiết bị đóng ngắt thông minh 4 kênh với đèn và các thiết bị điện

Điện áp 220V

3. Hướng dẫn sử dụng Thiết bị đóng ngắt thông minh 4 kênh

- Tải ứng dụng:

Điện thoại của bạn phải được kết nối với WIFI chuẩn 2.4Ghz và tải ứng dụng  EWELINK trên Google Play hoặc App Store

Điện thoại của bạn phải được kết nối với WIFI chuẩn 2.4Ghz và tải ứng dụng  EWELINK trên Google Play hoặc App Store

Đăng ký và đăng nhập và ứng dụng eWeLink – Smart Home

- Kết nối thiết bị:

Đảm bảo điện thoại hoặc máy tính bảng của bạn được kết nối với WIFI chuẩn 2.4Ghz b/n/g. Tạo tài khoản và đăng nhập vào ứng dụng eWeLink

1. Cấp nguồn điện cho thiết bị đóng ngắt thông minh 4 kênh

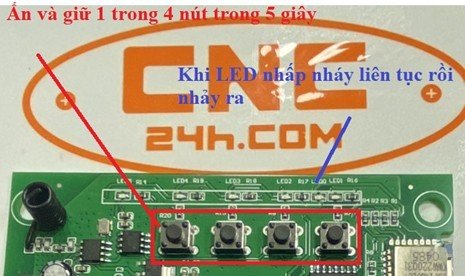

2. Ấn và giữ bất kỳ 1 nút bấm trong vòng 5 giây cho đến khi đèn led nhấy nháy liên tục

3. Bật ứng dụng  EWeLink trên điện thoại lên ( bắt buộc phải tạo có tài khoản và đăng nhập vào ứng dụng)

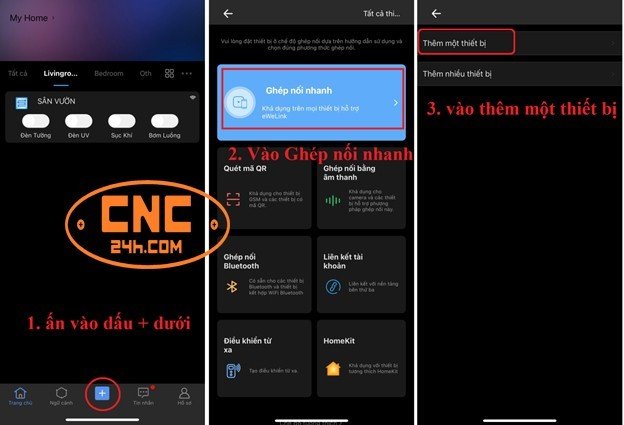

- Đầu tiên hãy ấn vào dấu “+ “ ứng dụng sẽ mở sang trang tiếp theo sau đó ấn vào “ Ghép nối nhanh” => “ Thêm một thiết bị”.

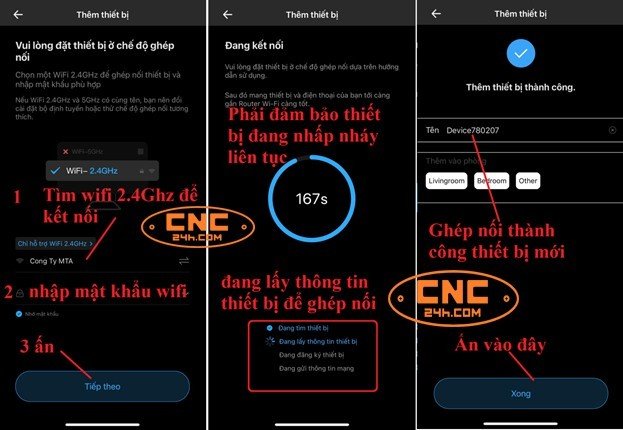

- Sau đó ứng dụng sẽ tự động kết nối với wifi mà điện thoại hoặc máy tính bảng của bạn đang kết nối (hình trang dưới). Bạn phải nhập mật khẩu wifi bạn đang dùng  rồi ấn vào “ Tiếp theo” phần mềm sẽ tự tìm và cập nhật thông tin của thiết bị cần ghép nối.

- Khi phần mềm báo “thêm thiết bị thành công” bạn ấn vào “Xong” là thiết bị của bạn đã được cài đặt thành công và bạn có thể sử dụng phần mền đều điều khiển nó

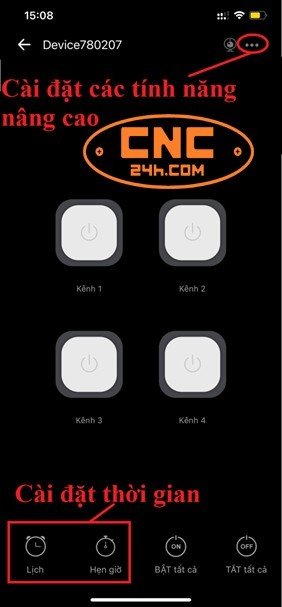

4. Cài đặt các tính năng

Vào phần cài đặt các tính năng nâng cao bạn sẽ cài đặt được các tính năng sau:

+ Chế độ tự động tắt

+ Đổi tên thiết bị và các kênh

+ Xem nhật ký sử dụng

+ Chia sẽ thiết bị cho một người khác

+ Đổi trạng thái khi cấp điện ở chế độ bật hay tắt

+ Khoá liên động: Khi một kênh được bật thì tất cả kênh còn lại sẽ tắt.

Chúc các bạn thành công!
