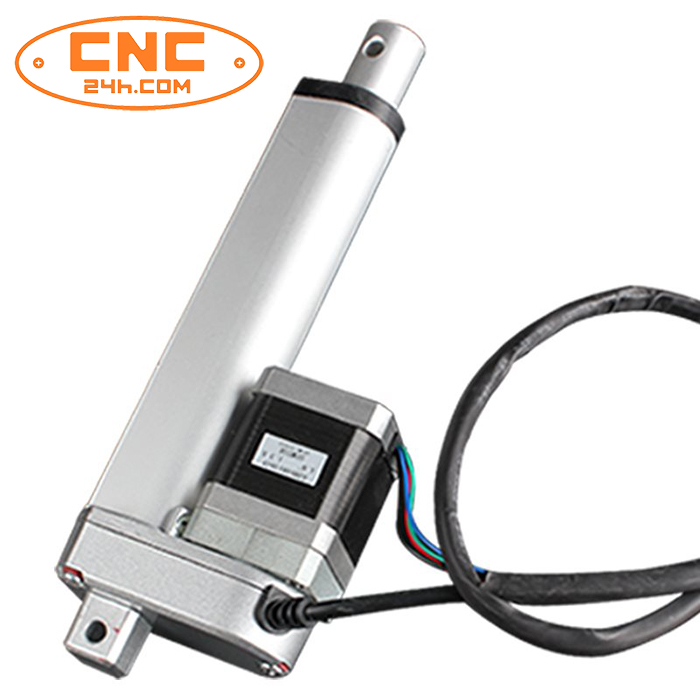

Xi lanh điện động cơ bước

Xi lanh điện động cơ bước có thể làm việc 24h liên tục. Bước góc và tốc độ của động cơ bước được kiểm soát, do đó xi lanh điện hoạt động trơn tru và có tiếng ồn khi hoạt động thấp. Xi lanh điện động cơ bước có hành trình từ 10mm - 500mm/s

Hành trình 100mm giá 1650.000/ cái

Hành trình 200mm giá 1720.000/ cái

Hành trình 300mm giá 1780.000/ cái

Hành trình 400mm giá 1850.000/ cái

Hành trình 500mm giá 1920.000/ cái

Xi lanh điện động cơ bước có lực đẩy 500N, ứng với tốc độ di chuyển 7mm/s và lực đẩy 250N, ứng với tốc độ di chuyển 12mm

Xy lanh điện động cơ bước có thông số kỹ thuật

- Công suất: 20W - 30W

- Điện áp: DC 12V-24V

- Nhiệt độ hoạt động: -20°C - 70°C

- Cấp độ bảo vệ: IP54

- Chất liệu lớp bảo vệ bên ngoài: hợp kim nhôm

- Tiếng ồn: dưới 42dB

- Xi lanh điện động cơ bước được dùng cùng với driver điều khiển và bộ phát xung

- Xi lanh điện được dẫn động bằng động cơ điện một chiều và truyền động qua vitme đai ốc, nên xi lanh điện chỉ có thể di chuyển theo đường thẳng, kéo dài ra chứ k thể xoay tròn.

Ưu điểm của xi lanh điện động cơ bước:

- Xi lanh điện động cơ bước có công tắc giới hạn hành trình ở đầu và cuối xi lanh. Khi thanh ống lồng bên trong xi lanh đi hết hành trình hoặc chạm đến đáy, nó sẽ tự động dừng lại để bảo vệ động cơ không bị cháy

- Lực đẩy của xi lanh điện tỉ lệ nghịch với tốc độ di chuyển: lực đẩy càng lớn, tốc độ di chuyển càng nhỏ; lực đẩy càng nhỏ, tốc độ di chuyển càng lớn

- Xy lanh điện động cơ bước có chế độ bảo vệ quá dòng, bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ chống sốc điện

- Xy lanh điện động cơ bước có thể làm việc 24V liên tục

- Di chuyển của xi lanh điện là các bước đi của động cơ bước. Các bước của động cơ được thực hiện bằng cách nhập số xung và tốc độ ở đầu vào ở bộ phát xung và driver điều khiển. Bước góc và tốc độ của động cơ bước được kiểm soát, do đó xi lanh điện hoạt động trơn tru và có tiếng ồn khi hoạt động thấp

- Khi xi lanh điện đang chạy, có thể dừng tại bất kỳ vị trí nào, vì xi lanh điện có khóa tự động, nên rất an toàn, an tâm cho người sử dụng

- Xi lanh điện động cơ bước có bánh răng kim loại, do đó tăng gấp đôi sức mạnh so với bánh răng nhựa, đồng thời độ dẻo dai lớn.

Ứng dụng của xi lanh điện động cơ bước:

- Dùng để đẩy kéo, nâng hạ sản phẩm

- Dùng để nâng giường y tế, ghế sofa, ghế massage điện, nâng hạ gá kệ tivi, nâng hạ thiết bị điện...

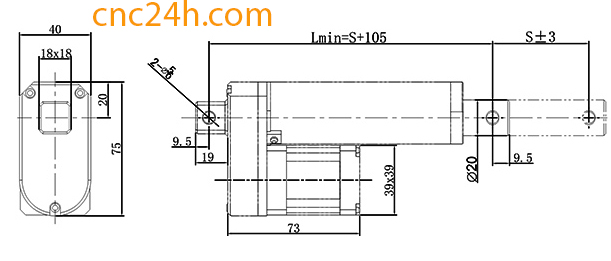

Cách tính chiều dài của xy lanh điện:

- S là hành trình

- Chiều dài xi lanh điện được tính là khoảng cách giữa lỗ dưới đế và lỗ ở trên đầu của xi lanh điện

Xy lanh điện hành trình từ 10mm - dưới 300mm thì chiều dài xi lanh điện khi thu lại Lmin=105mm+S, Lmax=105mm+S+S

Xy lanh điện hành trình từ 300mm-500mm thì tổng chiều dài xi lanh điện Lmin=155mm+S,  Lmax=155mm+S+S

Cách đấu nối dây của xi lanh điện động cơ bước

Cách đấu nối dây của động cơ bước:

Dây màu xanh lá cây A-, dây màu đen A+

Dây màu đỏ B-, dây màu xanh lam B+

Đấu nối dây của xi lanh điện:

Dây đen: COM

Dây màu đỏ: giới hạn trên

Dây màu vàng: giới hạn dưới
