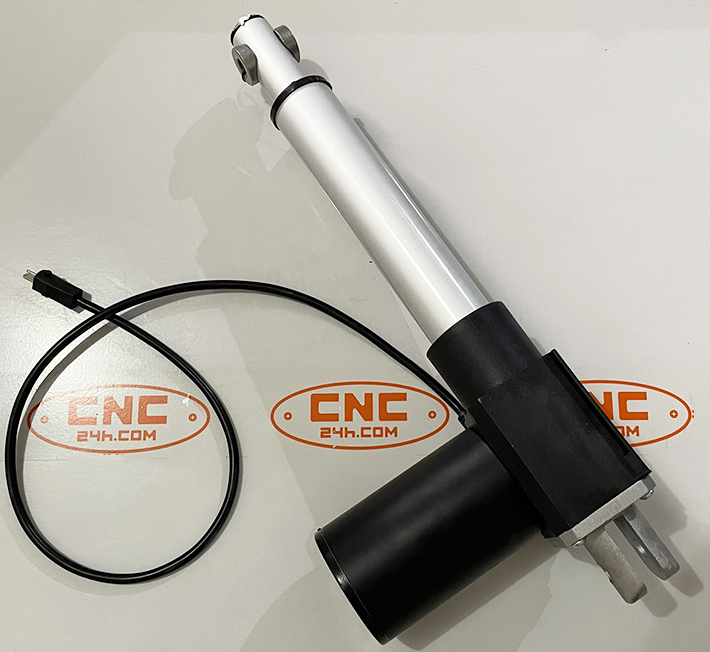

Xi lanh điện công nghiệp chính hãng, chất lượng tốt

Xi lanh điện công nghiệp, bánh răng kim loại, lực đẩy lớn, dùng để nâng hạ cửa sổ trời, nâng hạ giường, đóng mở cửa...

Hành trình 15mm:

Hành trình 50mm:

Hành trình 100mm:

Hành trình 150mm:

Hành trình 200mm:

Hành trình 250mm:

Hành trình 300mm:

Hành trình 350mm:

Hành trình 400mm:

Hành trình 450mm:

Hành trình 500mm:

Hành trình 550mm:

Hành trình 600mm:

Hành trình 650mm:

Hành trình 700mm:

Hành trình 750mm:

Hành trình 800mm:

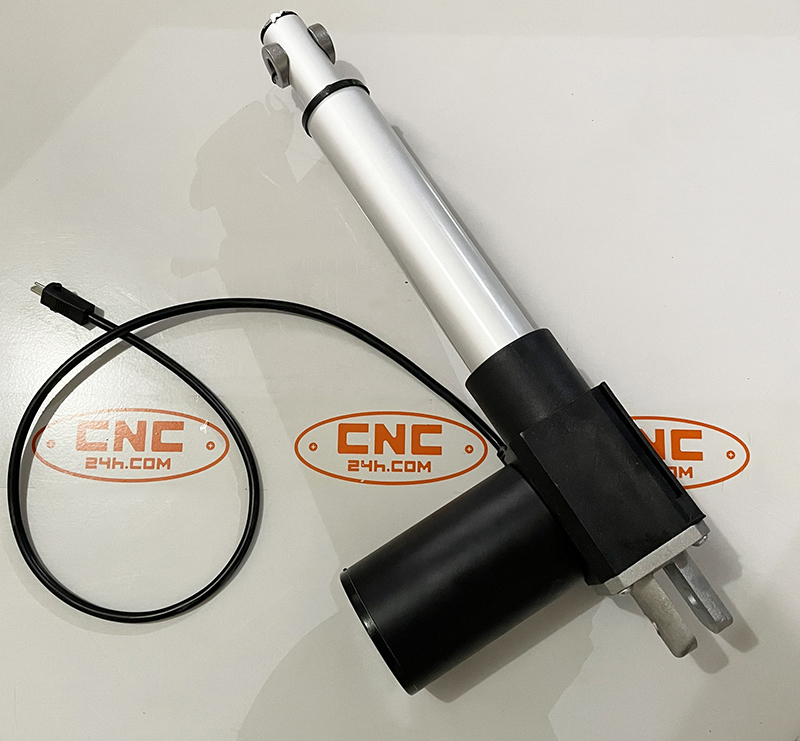

xi lanh điện

Xi lanh điện công nghiệp có thông số kỹ thuật:

- Hành trình:10mm - 2500mm

- Chất liệu: Hợp kim nhôm

- Công suất định mức: 55W

- Lực đẩy: 6000N (600kg)

- Thiết bị bảo vệ: Công tắc giới hạn tích hợp

- Điện áp định mức: 24VDC

- Lớp bảo vệ: IP54

- Tiếng ồn: ≤48dB

- Hoạt động ở nhiệt độ: -40℃ đến 120℃

- Lớp cách nhiệt: lớp E

- Nguyên lý làm việc: Động cơ đồng bộ nam châm vĩnh cửu

Bảng tốc độ ứng với lực đẩy của Xi lanh điện:

Tốc độ
(mm/s)
Điện áp 24V Điện áp 12V
Lực đẩy (N) Lực đẩy (N)
5 6000 2200
10 3000
15 2000 2000

Xi lanh điện công nghiệp có đặc điểm:

- Xi lanh điện công nghiệp có chế độ bảo vệ quá dòng, quá tải, quá áp, quá mức, bảo vệ ngắn mạch, chống sốc

- Tiêu chuẩn chất lượng cấp SGS

- Chứng nhận CE

- Lực đẩy của xi lanh tỉ lệ nghịch với tốc độ, tốc độ càng nhanh thì lực đẩy càng thấp, tốc độ càng chậm thì lực đẩy càng lớn



- Xi lanh điện làm bằng hợp kim nhôm chất lượng tốt, bề ngoài xi lanh có cấu trúc nhỏ gọn nhưng có độ cứng cao.

- Mặt ngoài hợp kim nhôm của xi lanh đã được đánh bóng nên có độ thẩm mỹ cao

- Công tắc giới hạn hành trình:  Khi xi lanh điện chạy hết hành trình, công tắc giới hạn hành trình sẽ kích hoạt để xi lanh tự động dừng lại, đảm bảo động cơ không bị cháy

- Công tắc giới hạn dưới: Khi thanh đẩy của xi lanh thu lại và chạm đáy, xi lanh sẽ tự động dừng lại để đảm bảo động cơ không bị cháy

- Xi lanh điện có thể dừng lại ở bất kỳ vị trí nào, với nút khóa xi lanh, đảm bảo an toàn

- Xi lanh dùng bánh răng kim loại loại tốt, tiếng ồn khi xi lanh hoạt động thấp, và xi lanh có lực đẩy lớn hơn

- Xi lanh dùng dây điện là đồng nguyên chất không chứa oxy, điện trở thấp, tiết kiệm điện, đồng thời dây điện bền lâu

- Xi lanh điện có cực âm và cực dương, sử dụng cực dương thanh đẩy đẩy lên, sử dụng cực âm thanh đẩy co lại.



Bản vẽ và cách tính chiều dài lắp đặt xi lanh điện

Có 2 công thức tính chiều dài lắp đặt cho xi lanh điện hành trình <300mm và xi lanh điện hành trình ≥300mm. (Lưu ý: kích thước phần đế là như nhau cho mọi xi lanh điện).

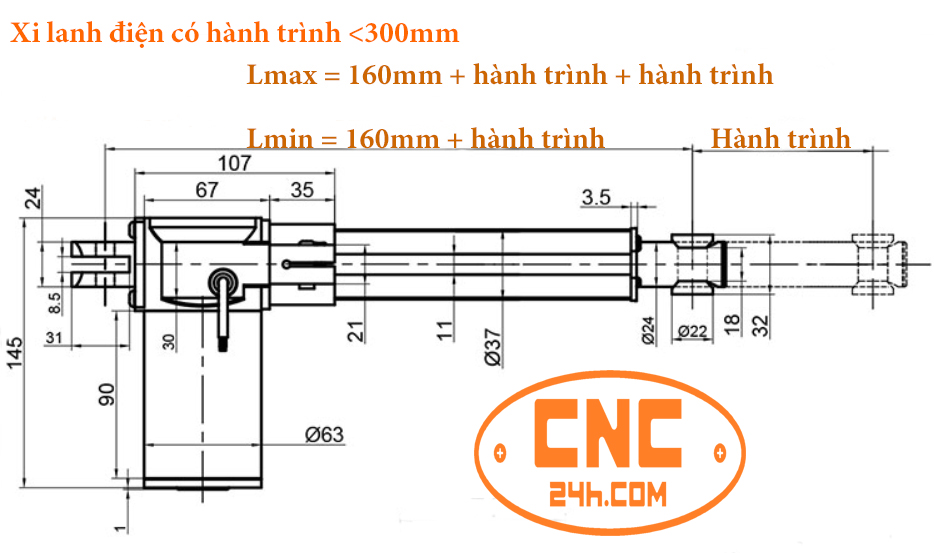

- Xi lanh điện có hành trình <300mm:

Chiều dài xi lanh điện khi thu lại: Lmin = 160mm + hành trình

Chiều dài xi lanh điện khi đẩy ra: Lmax = 160mm + hành trình + hành trình

(chiều dài của xi lanh tính từ tâm lỗ ở đế của xi lanh điện đến tâm lỗ của thanh đẩy)

VD: xi lanh điện có hành trình 200mm

+ Chiều dài xi lanh điện khi thu lại: Lmin = 160 + 200 = 360mm

+ Chiều dài xi lanh điện khi đẩy ra: Lmax = 160 + 200 + 200 = 560mm

lắp đặt xi lanh điện

bản vẽ xi lanh điện

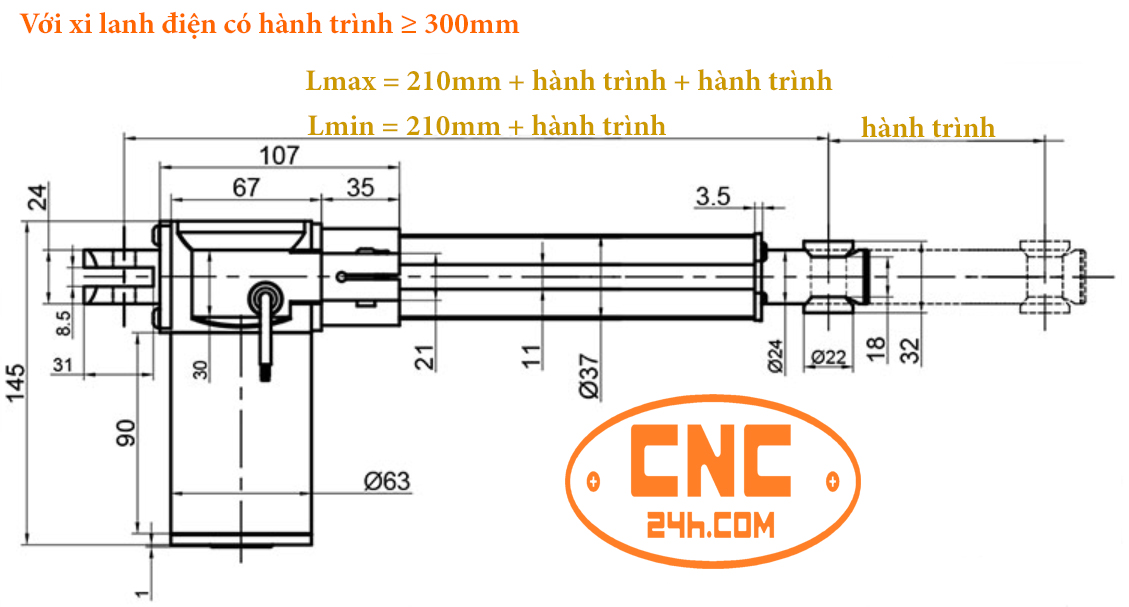

- Xi lanh điện có hành trình ≥ 300mm:

Chiều dài xi lanh điện khi thu lại: Lmin = 210mm + hành trình

Chiều dài xi lanh điện khi đẩy ra: Lmax = 210mm + hành trình + hành trình

VD: xi lanh điện có hành trình 400mm

+ Chiều dài xi lanh điện khi thu lại: Lmin = 210 + 400 = 610mm

+ Chiều dài xi lanh điện khi đẩy ra: Lmax = 210 + 400 + 400 = 1010mm

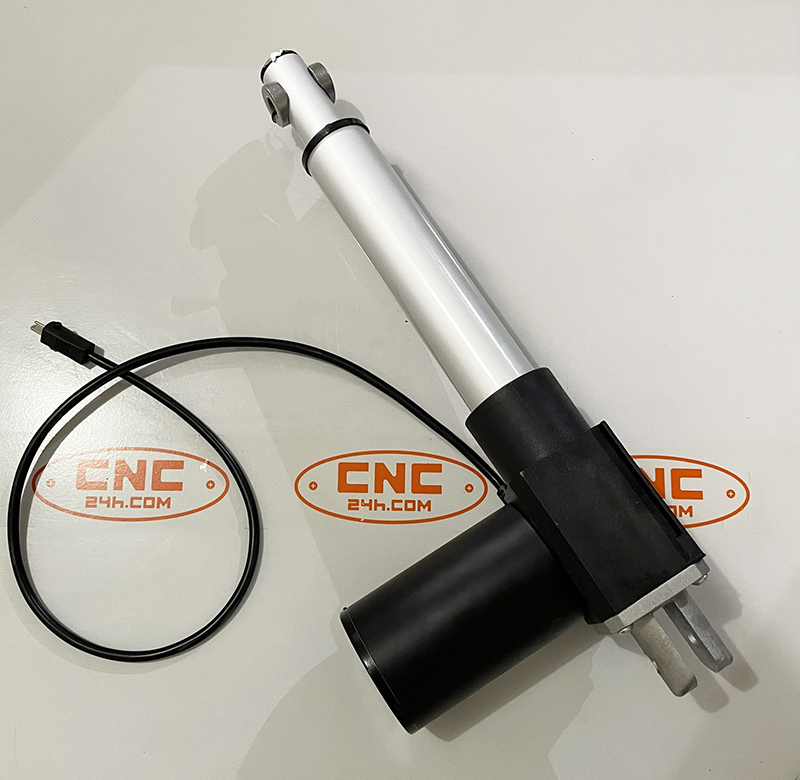

xi lanh điện



bản vẽ xi lanh điện

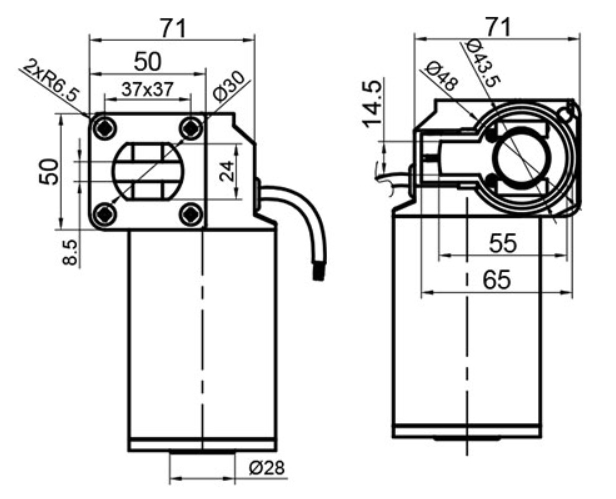

Kích thước phần đế là như nhau cho mọi xi lanh điện
