Màn hình hiển thị tích hợp PLC FX2N-10MR

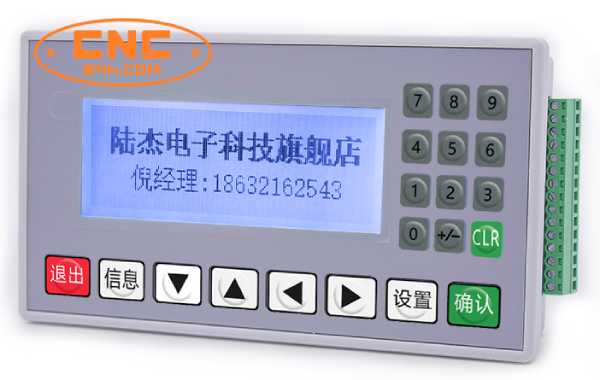

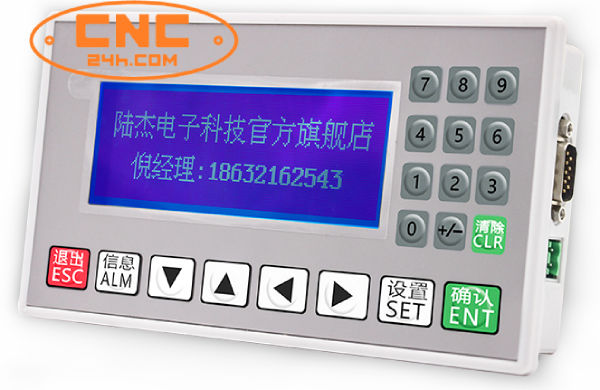

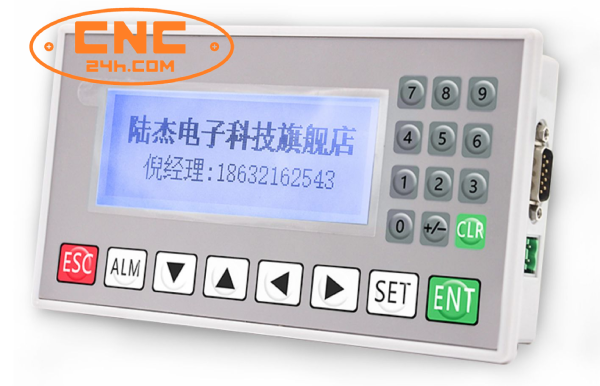

Màn hình OP320-A là màn hình hiển thị tích hợp  PLC FX. Màn hình này đã được tích hợp PLC FX2N , khách hàng có thể thay thế PLC, cài đặt dễ dàng, dễ sử dụng

-Màn hình được bảo vệ phân cực ngược , bảo vệ ngắn mạch, bảo vệ đột  biến.

-Bề mặt màn hình ở mức độ bảo vệ IP65 , chống thấm nước , chống thấm dầu .

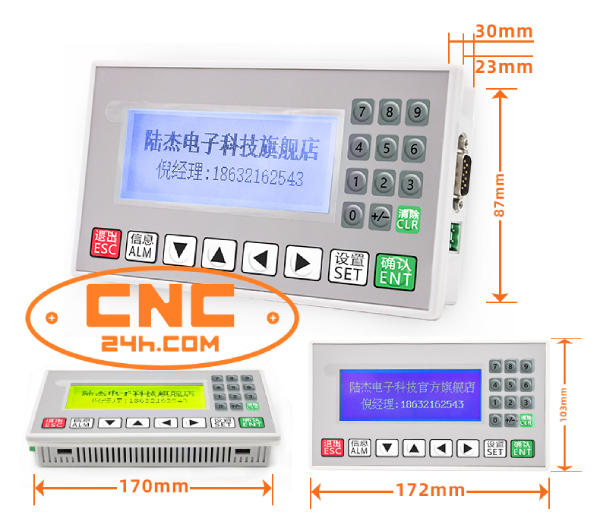

• Kích thước màn hình.

Thông số chi tiết.

Các bước lựa trọn màn hình và cài đặt thông số .

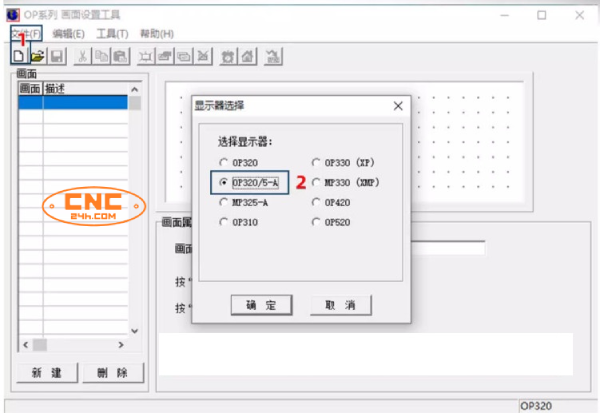

Chọn Loại PLC và thông số của PLC

• Cài đặt phím tích hợp .

1 : Chọn phím tích hợp

2 : Thêm biểu tượng di chuyển

3 :  Các phím chức năng không hiển thị trên màn hình

4 : chọn mã hóa  chỉ có tác dụng khi mật khẩu hệ thống được bật

5 : Cài đặt giá trị chuyển đổi

6 : Bật giá trị được trọn

7 : Tắt giá trị được trọn

8  : giá trị được trọn được đặt thành logic âm

9 : Bật ngay lập tức

• Chọn PLC và cài đặt dữ liệu

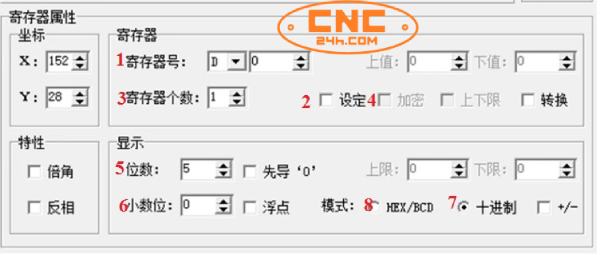

1 : Chọn PLC tương ứng với thành phần hiển thị

2: Cài đặt, có chức năng vừa giám sát dữ liệu vừa thiết lập dữ liệu

3 : Số lượng thanh ghi, được hiển thị liên tục hoặc đặt số lượng thanh ghi.

4: Mã hóa : Dữ liệu chỉ có thể sửa đổi khi mật khẩu hệ thống được bật. Mật khẩu được đặt trong menu công cụ.

5  : Hiển thị hoặc đặt số lượng chữ số dữ liệu tối đa. Số thanh ghi là 1, phần nguyên hỗ trợ hiển thị 5 chữ số. Số lượng thanh ghi là 2 hiển thị 10 chữ số.

6 : Số thập phân, Giữa số và chữ số có nghĩa sau dấu thập phân .

7 : Hiển thị dữ liệu nhanh trong thanh ghi ở dạng thập phân.

8 : Hiển thi dữ liệu ở dạng thập lục phân .Số ký hiệu hợp lệ.Thuộc tính này được chọn khi dữ liệu hiện thị ở dạng thập phân. Nếu bit cao nhất của thanh ghi là 1, dữ liệu được hiển thị ở dạng âm.

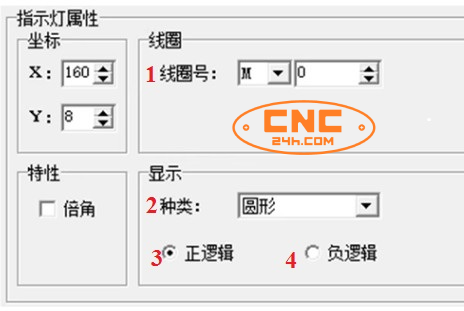

•  chọn đèn báo .

1 : Số rơ le của PLC tương ứng với đèn báo .

2 : Hình dạng đèn báo bao gồm hình vuông và hình tròn

3 : Khi rơ le tương ứng bật đèn báo hiển thị liên tục, khi rơ le trung gian tương ứng bật đèn báo hiển thị liên tục.

4 : Khi rơ le tương ứng bật đèn báo hiển thị rỗng, khi rơ le trung gian tương ứng tắt, đèn báo hiện thị liên tục .
