Bộ 12Nm Leadshine Driver H2-2206 + 1103HSM120H

Giá: 6.800.000₫

1103HBM120 + HBS2206 + Cáp tín hiệu, hàng chính hãng, bảo hành 12 tháng

Bộ 12Nm Leadshine Driver H2-2206 + Động cơ 1103HSM120H chính hãng Leadshine, chất lượng tốt, moment kéo khỏe

1 bộ gồm Động cơ AC SERVO 1103HSM120H + Driver servo H2-2206 + Cáp tín hiệu)

Bảo hành 12 tháng

Bộ 12Nm Leadshine Driver H2-2206 + 1103HSM120H là giải pháp thay thế cho các ứng dụng đòi hỏi hiệu suất cao và độ tin cậy cao như động cơ servo mà vẫn tiết kiệm chi phí. Bộ động cơ gồm động cơ bước 2 pha kết hợp với driver kỹ thuật số hoàn toàn, hiệu suất cao với bộ mã hóa bên trong được sử dụng để đóng các vòng lặp vị trí, vận tốc và dòng điện trong thời gian thực, giống như hệ thống servo. Nó kết hợp những công nghệ động cơ bước và động cơ servo tốt nhất, đồng thời mang lại khả năng và cải tiến độc đáo cho cả 2, trong khi giá chỉ bằng một phần của giá bộ động cơ servo

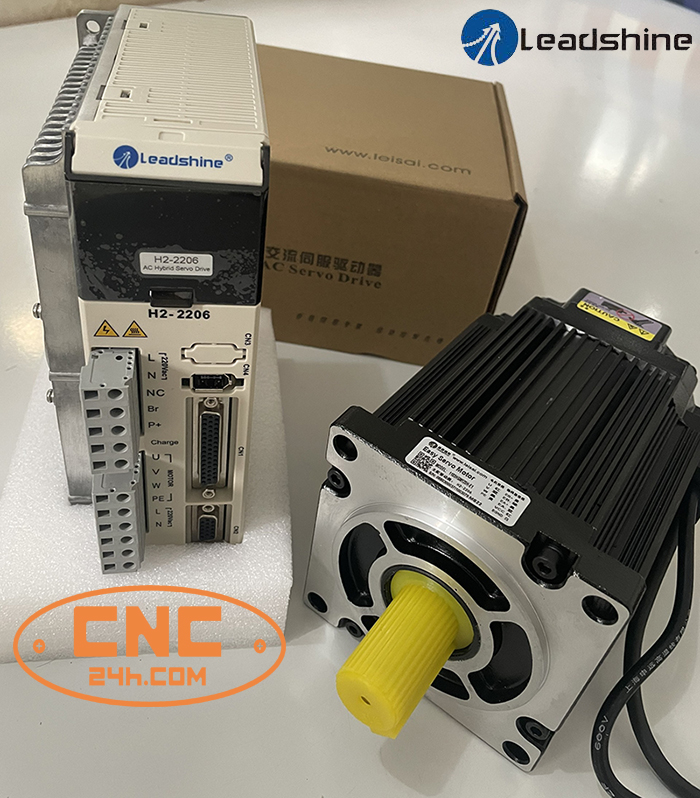

bộ 12Nm Leadshine

Driver H2-2206 Leadshine:

H2-2206

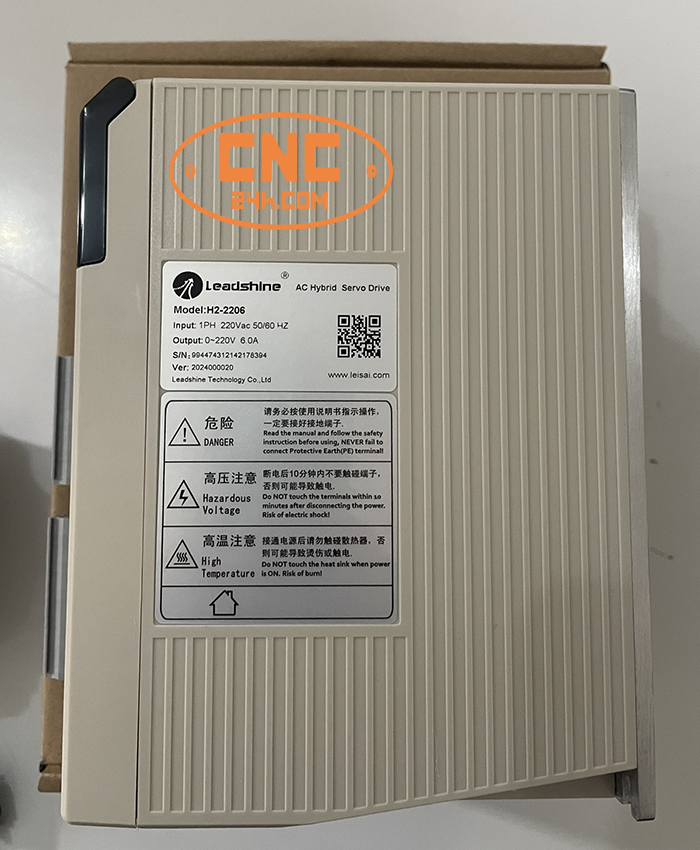

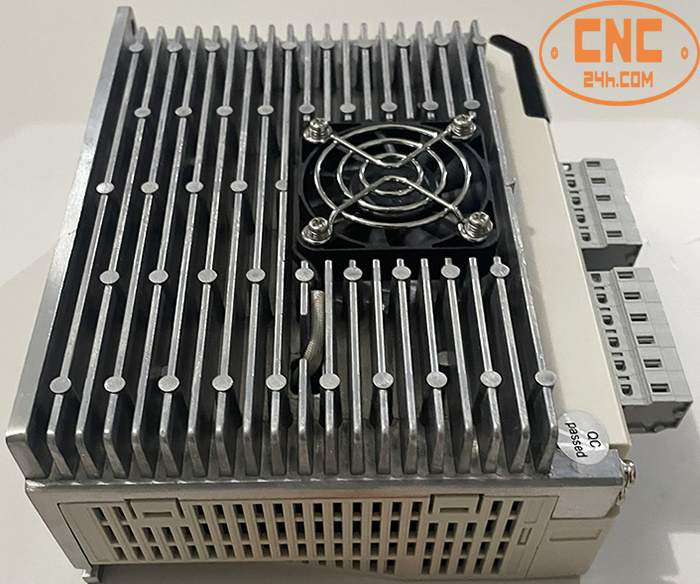

Driver H2-2206

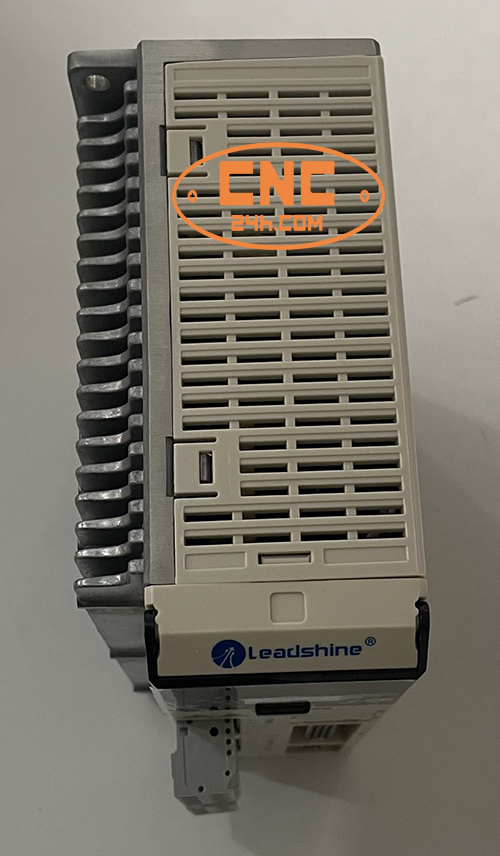

H2-2206 leisai



h2-2206

H2-2206 là loạt động cơ servo lai mới. Sử dụng chip DSP điều khiển động cơ chuyên dụng mới nhất và thuật toán điều khiển bằng vector tránh hiện tượng mất bước.

- Nâng cao hiệu suất đáng kể của động cơ tốc độ cao. Giảm độ rung và nóng của động cơ.

- Nâng cao tốc độ xử lý và giảm tiêu thụ năng lượng của máy

- Hơn nữa, khi động cơ đang liên tục bị quá tải, ổ đĩa sẽ ra một tín hiệu báo động, với cùng độ tin cậy và hệ thống servo AC

Bảng hiện thị số bên ngoài để cài đặt thông số và giám sát dễ dàng.

- H2-2206 dùng với các động cơ hybrid servo size 86,110

Thông số kĩ thuật

- Điện áp vào 150-230VAC

- Tải dựa trên tự động điều chỉnh dòng điện từ 0 -6A

- Tần số tối đa 200KHz hay 500KHz( điều chỉnh bằng phần mềm)

- Dòng tín hiệu logic vào 7-20mA

- Mặc định độ phân giải vi bước 4000 (1/20), cấu hình phần mềm 200-104 000 (tăng 200)

- Giao diện điều khiển: Màn hình HMI hay truyền thông RS232

- Trọng lượng: 1500g

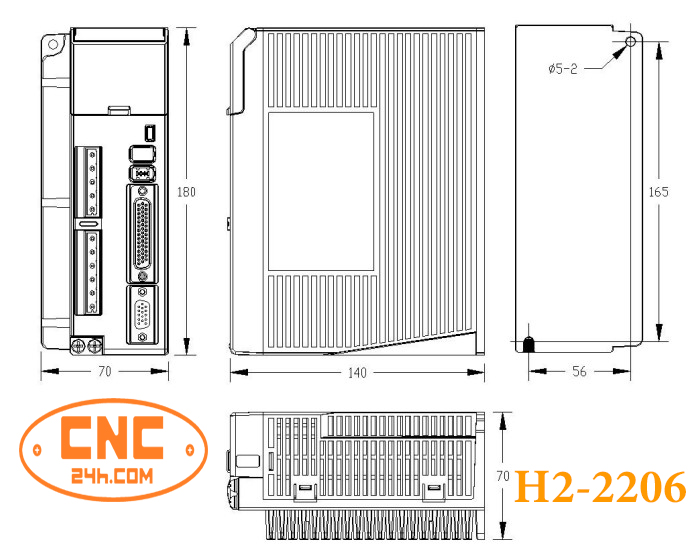

- Kích thước 180mm x 140mm x 70mm

Động cơ 1103HSM120H có thông số kỹ thuật như sau:

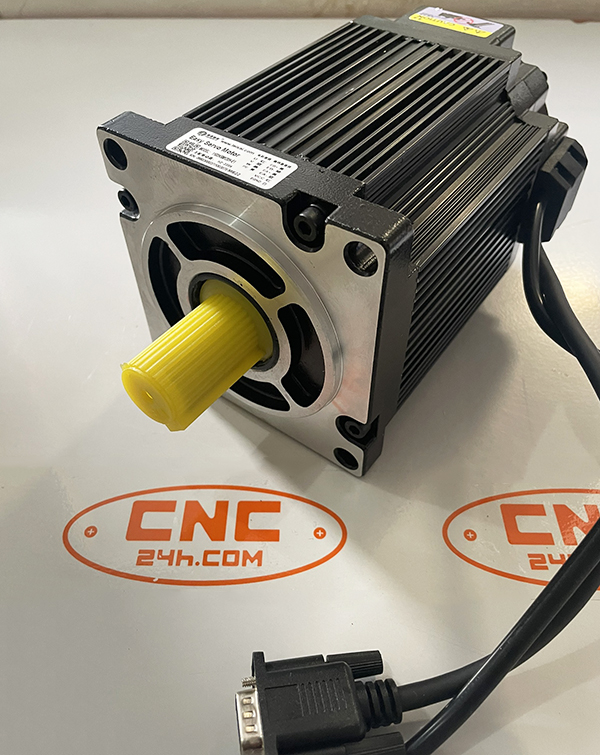

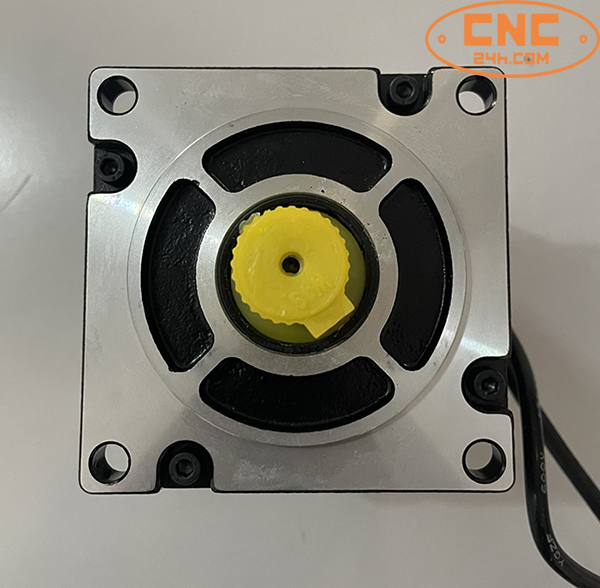

1103HSM120H



1103HSM120H Leadshine



1103HSM120H

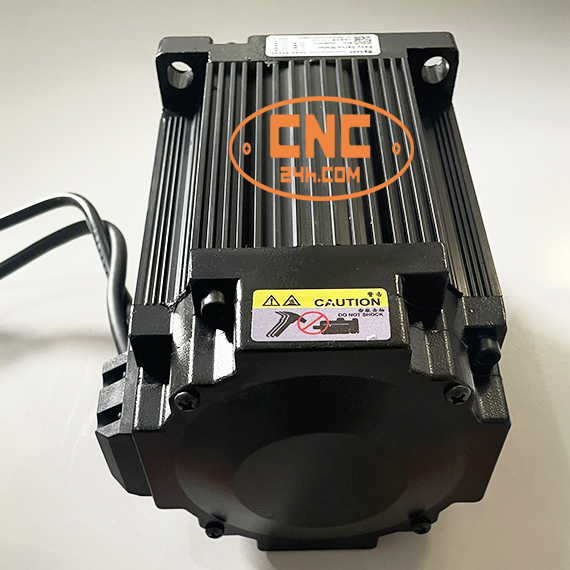

động cơ 12nm leadshine

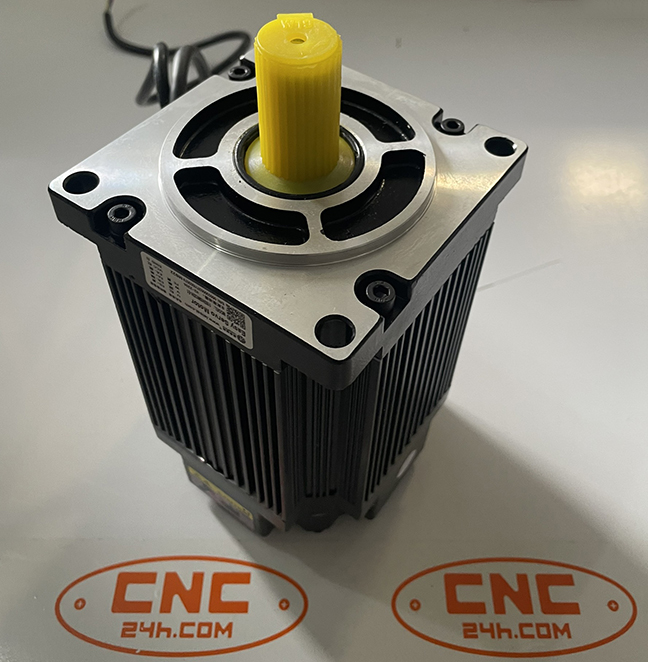

động cơ 1103HSM120H



Động cơ 1103HSM120H là động cơ lai servo 3 pha với 1000 dòng mã hóa (4000 ppr), được thiết kế để làm việc với Driver Leadshine Hybrid Servo Driver H2-2206 trong hệ thống điều khiển Servo

Momen xoắn động cơ là 12N.m. Trục động cơ phi 19 có rãnh then.

Mặt trước của động cơ vuông 110mm2, với 4 lỗ có đường kính 9mm. Chiều dài động cơ là 163mm.

Thông số kĩ thuật:

Số pha: 3

Bước góc:    1,2 °

Cường độ dòng điện : 4.2A

Momen xoắn: 12N.M

Điện trở mỗi pha: 1.2 Ohm

Điện cảm mỗi pha: 13 mH

Đường kính trục( có rãnh then) : 19mm

Khối lượng: 8.6 Kg

Encoder Conecter

Đấu dây động lực:

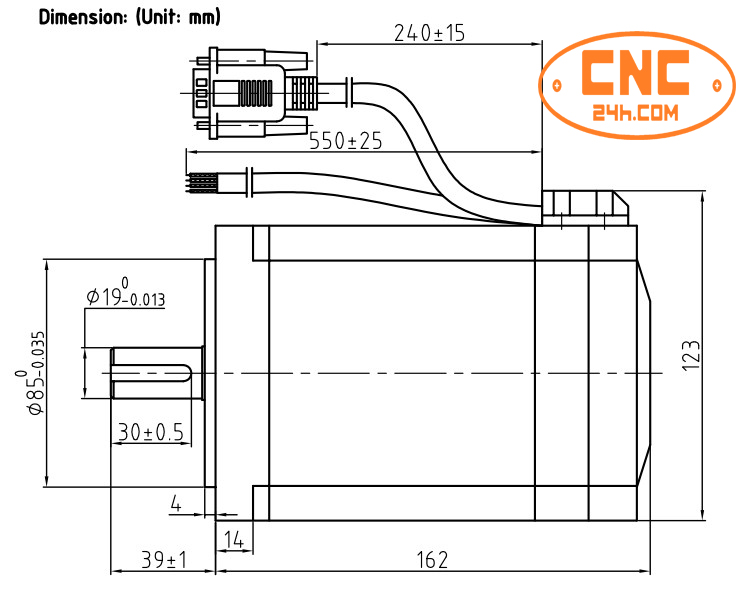

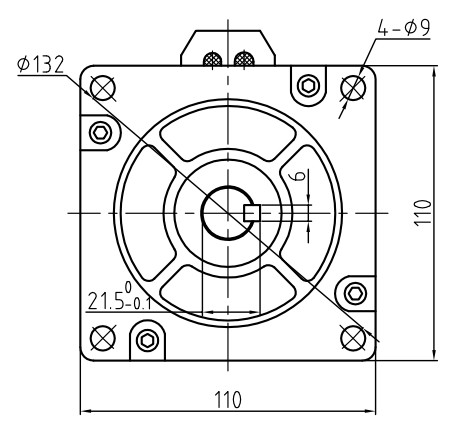

 Bản vẽ cơ khí Động cơ 1103HSM120H:

1103HSM120H

động cơ 1103HSM120H

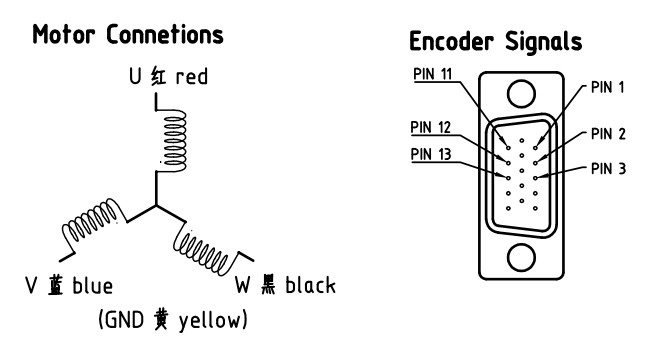

đấu nối động cơ 1103HSM120H

 Video giới thiệu bộ 12Nm Leadshine Driver H2-2206 + 1103HSM120H - hướng dẫn dấu nối

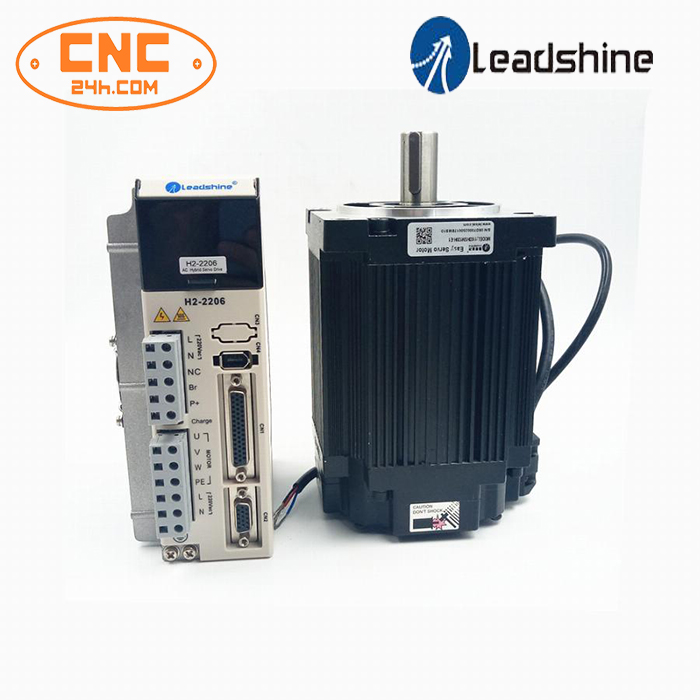

HBS2206 + 1103HBM120H
