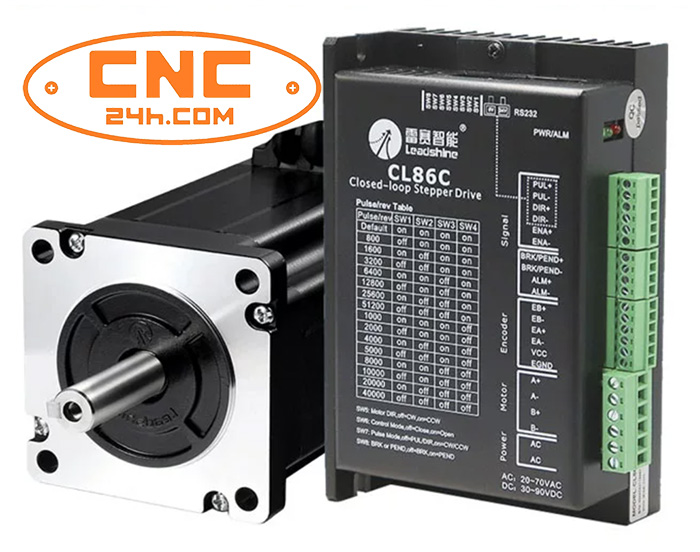

Hybrid servo 8.5Nm Leadshine Driver CL86C + Động cơ 86CME85

Bộ 8.5Nm Leadshine Driver HBS86H + Động cơ 86CME85  chính hãng

Một bộ gồm Driver + Động cơ + Dây encorder (dài 3 mét, 5m và 8m, 13m), bảo hành 12 tháng

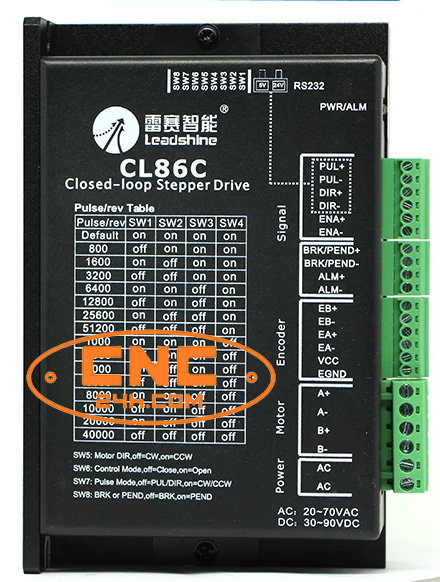

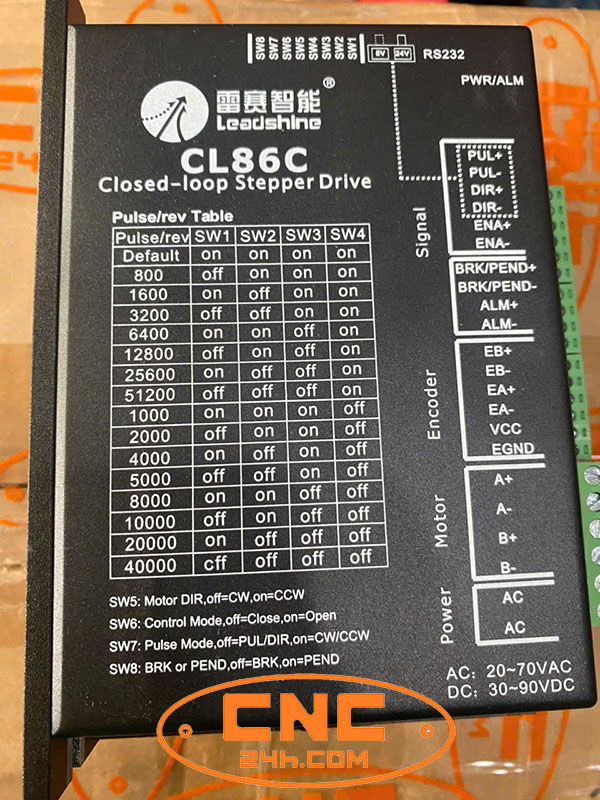

1. Giới Thiệu Về Driver Leadshine CL86C

Driver Leadshine CL86C là bộ điều khiển động cơ bước vòng kín cao cấp với hiệu suất mạnh mẽ và độ ổn định rất cao.

1.1. CL86C có các ưu điểm nổi bật:

- Chống mất bước

- Tốc độ xử lý cao hơn

- Chạy mượt

- Giảm rung, giảm nóng

- Hỗ trợ cài đặt thông số bằng máy tính

- Dễ cài đặt

- Hoạt động ổn định khi chạy tải nặng

- Chạy tốc độ cao

1.2. Động cơ kết hợp

CL86C chuyên dùng cho động cơ bước vòng kín size 86 và thường được kết hợp với các động cơ như:

- 86CME45 (4.5Nm)

- 86CME85 (8.5Nm)

- 86CME120 (12Nm)

- 86CM85C (8.5Nm)

1.3. Bảng thông số kỹ thuật của CL86C

1.4. CL86C Có Các Chức Năng Bảo Vệ

Driver tích hợp nhiều cơ chế bảo vệ giúp hệ thống an toàn hơn.

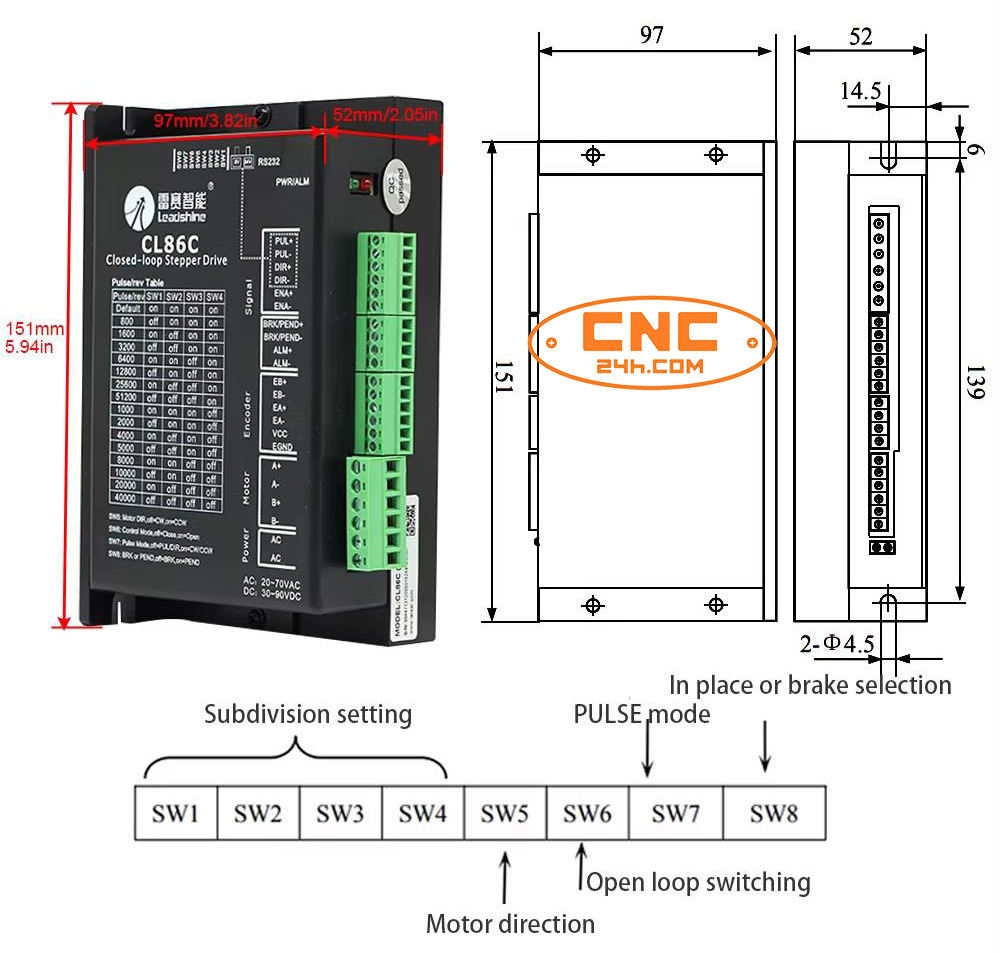

1.5. Bản vẽ Driver CL86C

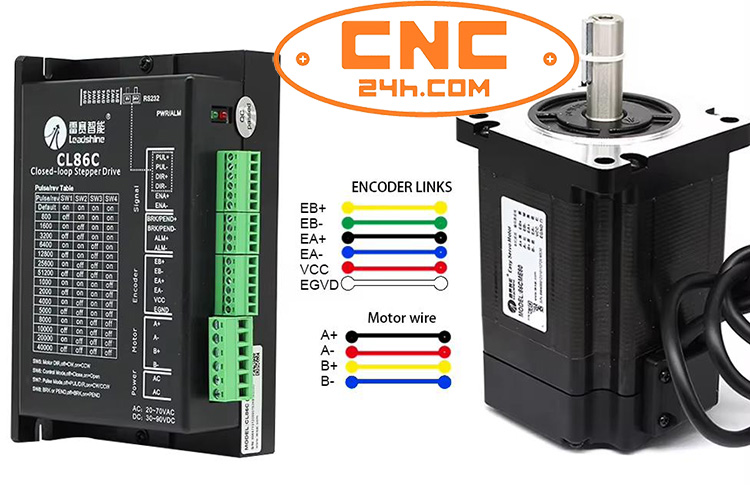

1.6. Đấu nối driver CL86C và động cơ

Các Chân Điều Khiển Chính

Lưu Ý Khi Đấu Nối

Khi đấu nối Driver Leadshine CL86C cần chú ý:

- Không cắm hoặc rút dây khi đang có điện

- Đấu đúng pha động cơ A+, A-, B+, B-

- Cắm đúng dây phản hồi encoder

- Không đi dây encoder chung với dây spindle, plasma hoặc dây nguồn công suất lớn để tránh nhiễu

- Sử dụng nguồn điện đúng điện áp khuyến nghị

- Nối mass và tiếp địa chống nhiễu đầy đủ

- Lắp driver ở nơi thông thoáng, có quạt làm mát nếu cần

Đấu nối đúng kỹ thuật sẽ giúp driver hoạt động ổn định, giảm lỗi và tăng tuổi thọ hệ thống.

Động cơ SERVO 86CME85 Leadshine:

- 86CME85 là động cơ bước 2 pha với 1000 dòng mã hóa, được thiết kế để làm việc với Driver Leadshine Hybrid Servo HBS86 trong hệ thống điều khiển Servo

-Moment xoắn của động cơ là 8.5N.m. Trục trước có đường kính 14mm và có rãnh then

- Mặt trước của động cơ vuông 86mm2, với 4 lỗ có đường kính 5mm, Khoảng cách giữa các lỗ là 69.6mm

- Động cơ 86CME85 là model đời mới của động cơ 86HBM80 của Leadshine

86CME85 Leadshine có thông số kỹ thuật:

- Bước góc: 1.8 °
- Công suất mỗi pha: 4
- Cường độ dòng điện: 6.0 A
- Kháng mỗi pha: 0.5Ω (± 10%)
- Điện áp cuộn dây: 3V (liên tục)
- Điện cảm mỗi pha: 4 mH (± 20%)
- Mô-men xoắn: 8.5 N.m
- Quán tính rotor: 2800 kg.cm2
- Trọng lượng động cơ: 4Kg
- Kích thước khung NEMA: 34
- Chiều dài tổng thể: 135 mm
- Chiều dài trục trước: 40 mm

Bãn vẽ 86CME85 Leadshine:

Ưu điểm của động cơ Hybrid Servo so với động cơ bước:

- Hiện tượng mất bước không xảy ra, đảm bảo vị trí chính xác của động cơ

- Gia tăng hiệu suất tốc độ khoảng 30%, tăng tốc độ hoạt động của thiết bị

- Động cơ giảm nhiệt khoảng 20%, kéo dài tuổi thọ động cơ

- Giảm đáng kể độ rung động cơ, chạy trơn tru hơn

- Với công nghệ điều khiển hiện nay, tiết kiệm năng lượng tiêu thụ
