Bộ 20Nm Leadshine Driver H2-2206 + 1103HSM200

Giá: 9.350.000₫

Bộ Động cơ Servo 20Nm Leadshine, Driver H2-2206 + Động cơ 1103HSM200 chính hãng Leadshine

Bộ 20Nm Leadshine Driver H2-2206 + Động cơ 1103HSM200 là hệ truyền động cao cấp của Leadshine, được thiết kế dành cho các ứng dụng yêu cầu lực lớn, độ chính xác cao và vận hành ổn định.

Bộ sản phẩm bao gồm:

- Driver hybrid servo H2-2206

- Động cơ 3 phase 1103HSM200 (20Nm)

- Encoder phản hồi

Đây là dòng Easy Servo 3 pha mạnh nhất của Leadshine, chuyên dùng cho máy CNC công nghiệp và tự động hóa tải nặng. Bảo hành 12 tháng

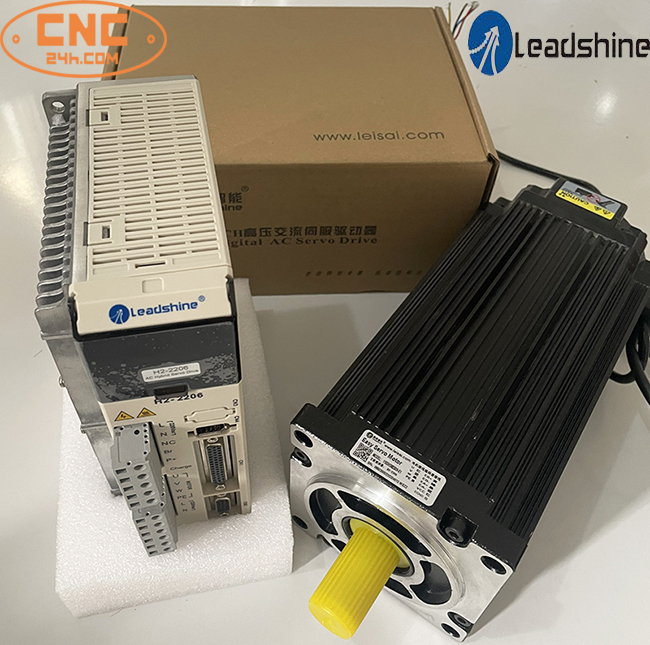

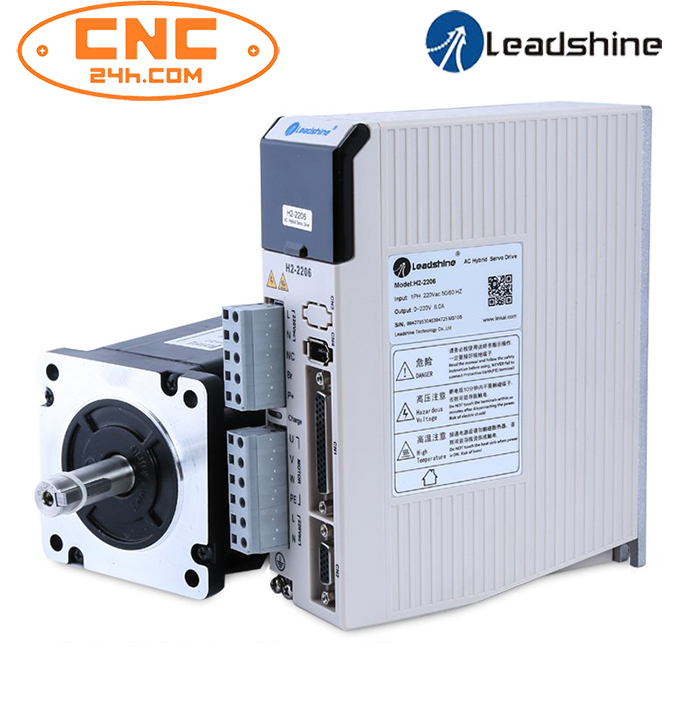

20Nm Leadshine Driver H2-2206 + 1103HSM200

bộ 20NM Leadshine

Thông số kỹ thuật chi tiết:

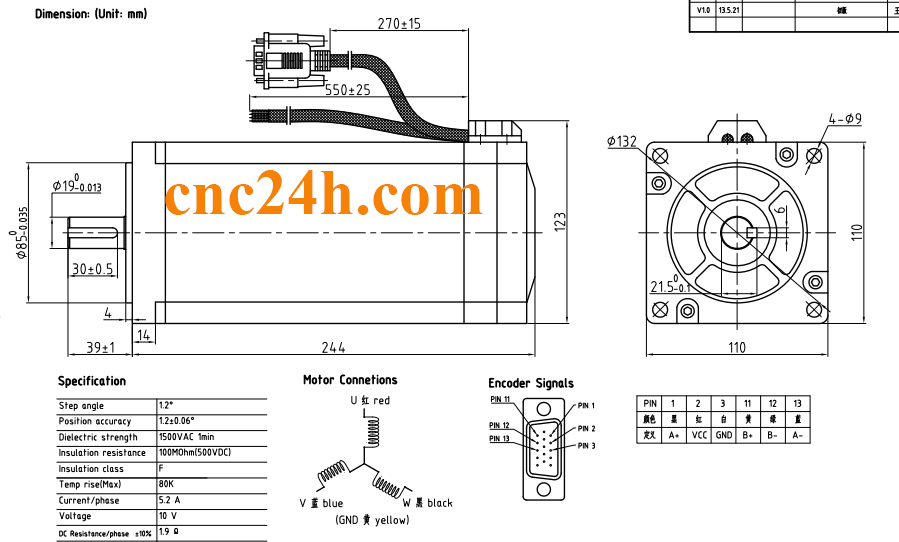

1. Động cơ 1103HSM200 Leadshine

- Momen xoắn giữ: 20N.m.

- Đường kính trục: 19mm có rãnh then.

- Kích thước mặt bích: 110mm x 110mm (Nema 42)

- Độ phân giải Encoder: 1000 dòng (4000 xung/vòng)

- Bước góc: 1.2 °

- Cường độ dòng điện : 5.2A

- Khối lượng: 12.8 Kg

- Phù hợp tải nặng, gia tốc cao

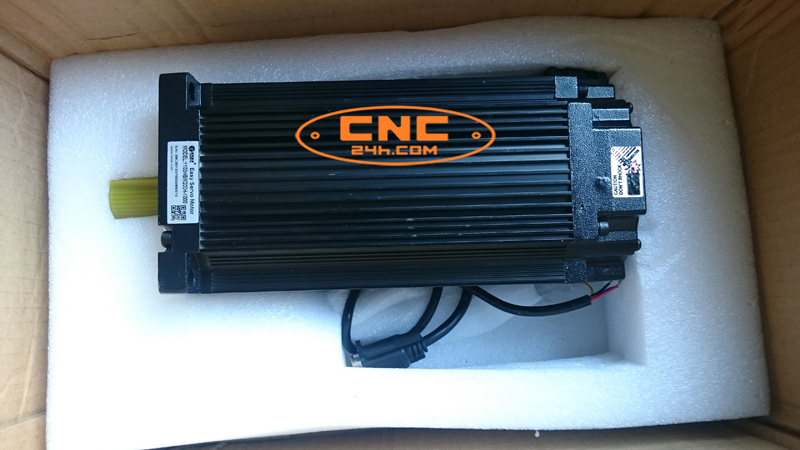

Động cơ 1103HSM200

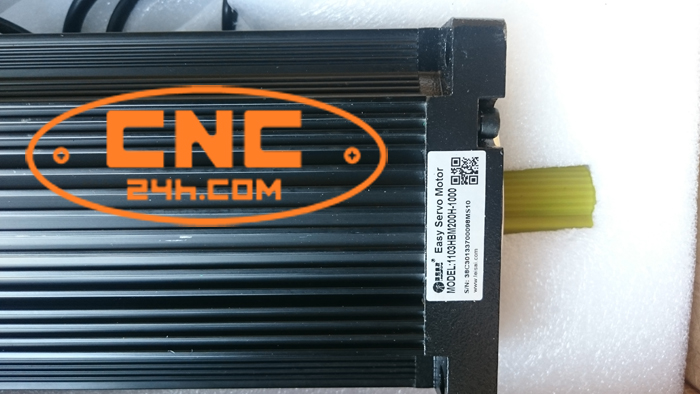

Động cơ 20Nm Leadshine

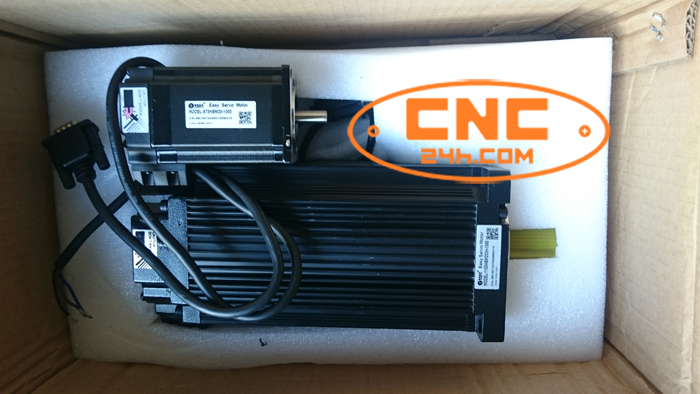

động cơ secvo leisai

động cơ secvo 20Nm

2. Driver H2-2206 Leadshine

Driver H2-2206 là loạt Driver động cơ servo lai mới. Sử dụng chip DSP điều khiển động cơ chuyên dụng mới nhất và thuật toán điều khiển bằng vector tránh hiện tượng mất bước.

– Điện áp vào 150-230VAC (Trực tiếp điện lưới, không cần biến áp cồng kềnh)

– Tải dựa trên tự động điều chỉnh dòng điện từ 0 -6A

– Tần số tối đa 200KHz hay 500KHz ( điều chỉnh bằng phần mềm)

– Chế độ điều khiển: Xung + Hướng (PUL/DIR)

– Tính năng bảo vệ: Quá áp, quá dòng, lỗi sai số vị trí.

– Trọng lượng: 1500g

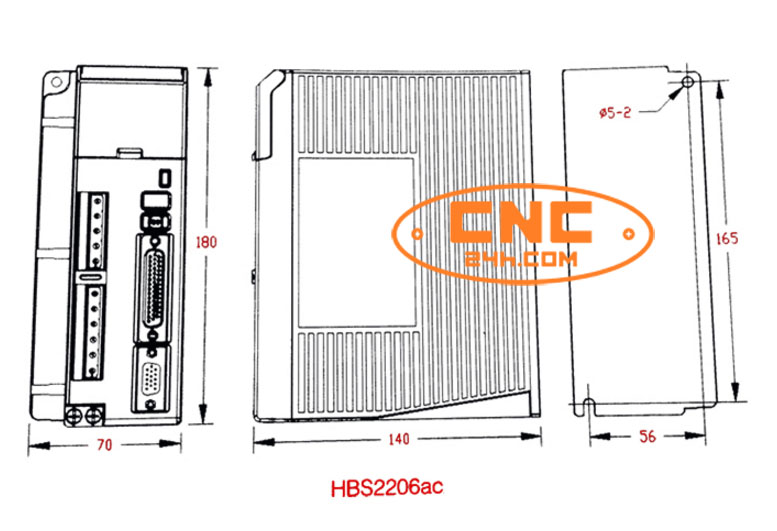

– Kích thước 180mm x 140mm x 70mm

– Bảng hiện thị số bên ngoài để cài đặt thông số và giám sát dễ dàng .

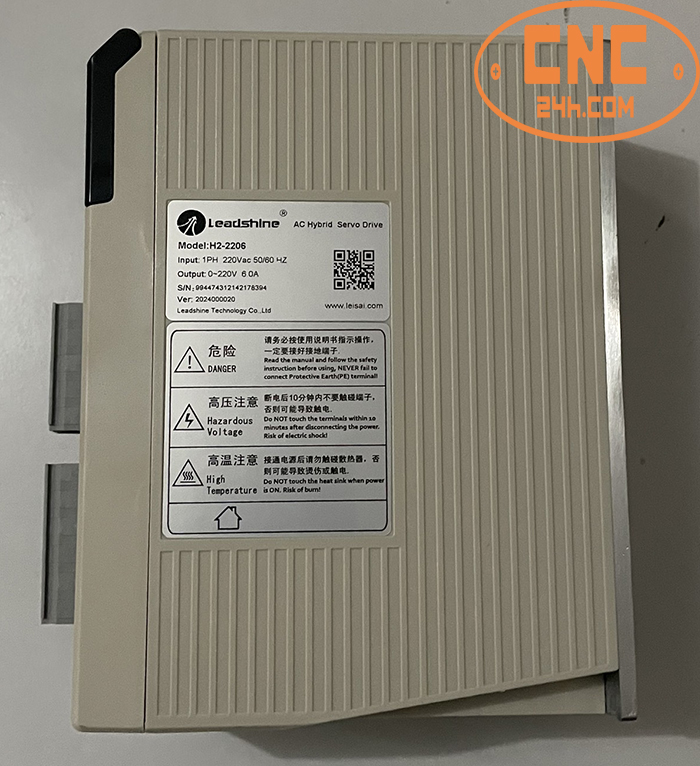

H2-2206

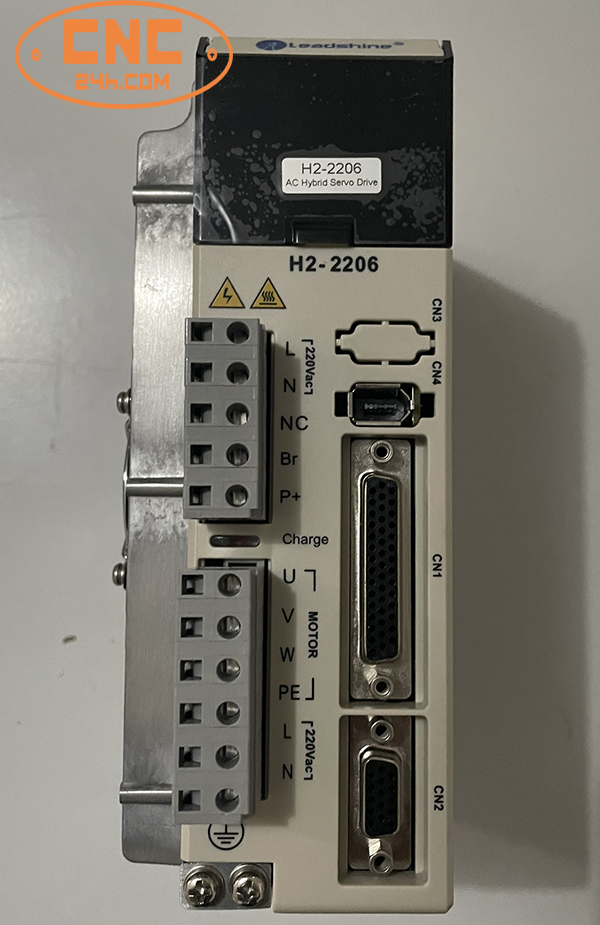

Driver H2-2206 Leadshine

Driver H2-2206

3. Encoder phản hồi

- Giúp hệ thống hoạt động dạng closed-loop

- Tự động phát hiện và sửa sai vị trí

Nguyên lý hoạt động

Bộ điều khiển CNC → Driver H2-2206 → Động cơ 1103HSM200 → Encoder phản hồi → Driver tự điều chỉnh

* Nhờ phản hồi encoder:

- Không mất bước

- Đảm bảo chính xác tuyệt đối

Ưu điểm nổi bật của bộ Combo H2-2206 + 1103HSM200

- Lực cực mạnh – phù hợp tải nặng (20Nm)

Với lực kéo 20Nm, bộ combo này có khả năng vận hành các trục máy nặng hàng trăm kilogram mà vẫn đảm bảo tốc độ và gia tốc ổn định. Mặt bích Nema 42 (110mm) mang lại sự vững chãi cơ khí cần thiết cho các ứng dụng tải nặng.

- Chống mất bước và sai số vị trí

Nhờ Encoder tích hợp, Driver H2-2206 liên tục giám sát vị trí của trục động cơ. Nếu có bất kỳ sự lệch hướng nào do quá tải, hệ thống sẽ tự động bù xung ngay lập tức. Điều này đảm bảo độ chính xác gia công luôn ở mức cao nhất.

- Hoạt động trực tiếp với điện áp AC 220V

Một trong những điểm cộng lớn nhất là Driver H2-2206 chạy trực tiếp điện xoay chiều AC 220V. Điều này giúp:

+ Tiết kiệm chi phí mua biến áp nguồn DC công suất lớn.

+ Giảm không gian lắp đặt trong tủ điện.

+ Hiệu suất truyền tải năng lượng cao hơn, giúp động cơ chạy khỏe hơn ở tốc độ cao.

- Hoạt động êm ái, sinh nhiệt thấp

Leadshine tích hợp công nghệ điều khiển dòng điện biến thiên, giúp động cơ chỉ tiêu thụ năng lượng đủ để thắng tải thực tế. Kết quả là động cơ chạy rất êm, giảm rung chấn đáng kể so với dòng Step motor thường.

Ứng dụng thực tế

Bộ combo 20Nm của Leadshine là lựa chọn số 1 cho:

- Máy CNC điêu khắc đá, gỗ khổ lớn: Cần lực kéo mạnh để đẩy các đầu đục nặng.

- Máy cắt Plasma/Laser công suất cao: Đảm bảo độ chính xác khi di chuyển ở tốc độ cao trên hành trình dài.

- Hệ thống máy đóng gói tự động: Yêu cầu mô-men xoắn lớn để kéo màng bao bì hoặc vận hành băng tải nặng.

- Máy uốn ống, máy bẻ đai sắt: Những nơi yêu cầu lực mô-men xoắn tức thời cực lớn.

Những lưu ý khi lắp đặt

- Dây dẫn tín hiệu: Vì động cơ có Encoder, hãy sử dụng dây bọc chống nhiễu cho cáp Encoder để tránh tín hiệu bị nhiễu từ biến tần hoặc nguồn điện khác.

- Cài đặt Vi bước (Microstep): Nên cài đặt vi bước phù hợp trên Driver để cân bằng giữa độ mịn chuyển động và tốc độ xử lý của bộ điều khiển.

- An toàn điện: Do Driver sử dụng điện áp AC 220V trực tiếp, cần đảm bảo nối đất (Grounding) cho cả Driver và vỏ động cơ để tránh rò rỉ điện.

Sự kết hợp giữa Driver H2-2206 và động cơ 1103HSM200 mang lại một hệ thống truyền động mạnh mẽ, tin cậy và chính xác. Nếu bạn đang tìm kiếm một giải pháp điều khiển vòng kín cho các máy móc công nghiệp nặng với chi phí tối ưu, đây chính là sự lựa chọn không thể bỏ qua.

Video Giới thiệu và hướng dẫn đấu nối Bộ 20Nm Leadshine Driver H2-2206 + Động cơ 1103HSM200

Giới thiệu và hướng dẫn đấu nối Bộ 20Nm Leadshine Driver H2-2206 + Động cơ 1103HSM200

Hướng dẫn đấu nối Bộ 20Nm Leadshine
