Driver CL86H Leadshine

Giá: 2.000.000₫

Driver Leadshine CL86H – Bộ Điều Khiển Động Cơ Bước Vòng Kín Cao Cấp

- Driver CL86H là bộ điều khiển động cơ bước vòng kín (Closed-loop Stepper Driver) cao cấp của Leadshine Technology, được thiết kế để điều khiển động cơ hybrid servo size 86 (NEMA 34).

- Điểm nổi bật của CL86H là tích hợp sẵn mạch chỉnh lưu bên trong, cho phép sử dụng nguồn AC trực tiếp, giúp đơn giản hóa hệ thống điện và tiết kiệm chi phí

- Driver CL86H Leadshine thích hợp với nhiều động cơ 86CME35 / 86CME45D / 86CME80 / 86CME85D / 86CME120 của Leadshine, nó có chức năng báo động như quá dòng, quá áp và sai lệch vị trí.

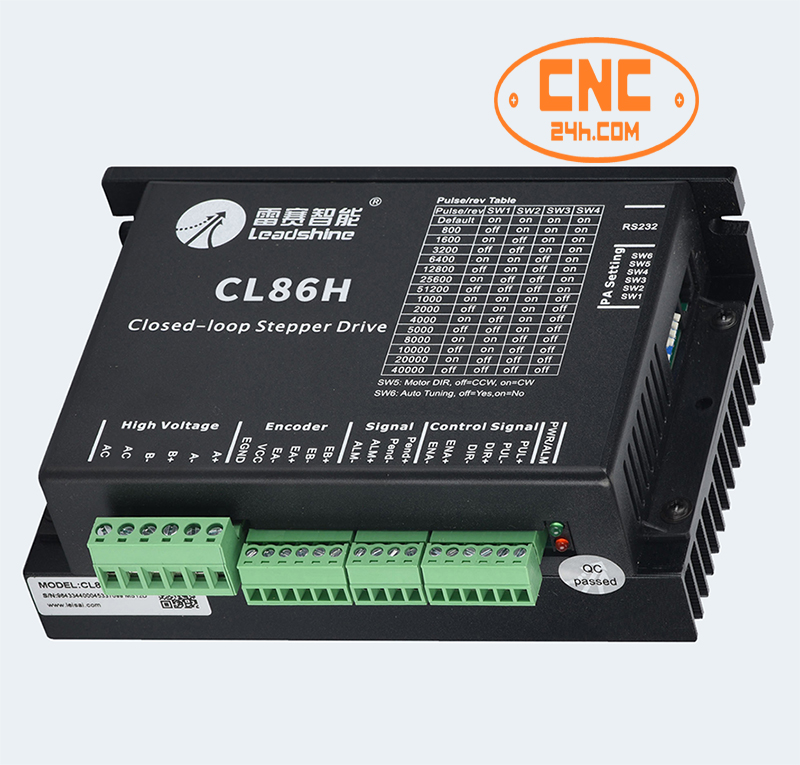

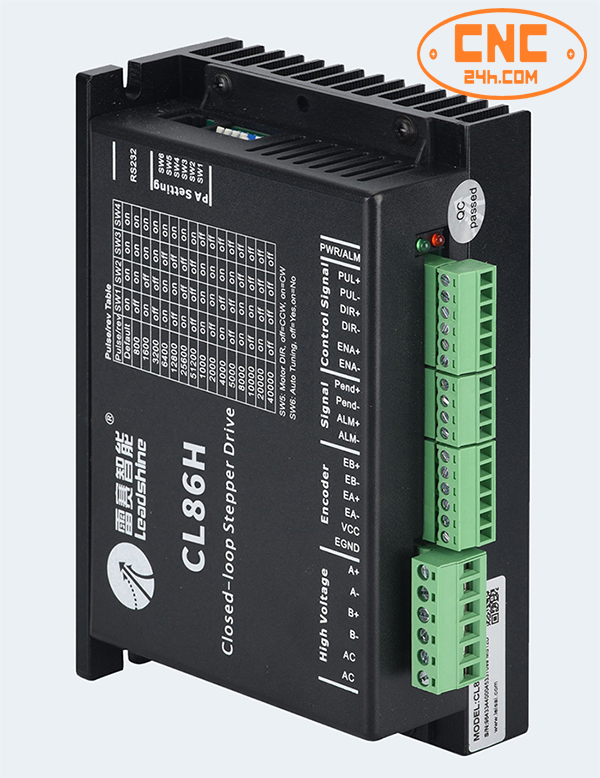

CL86H

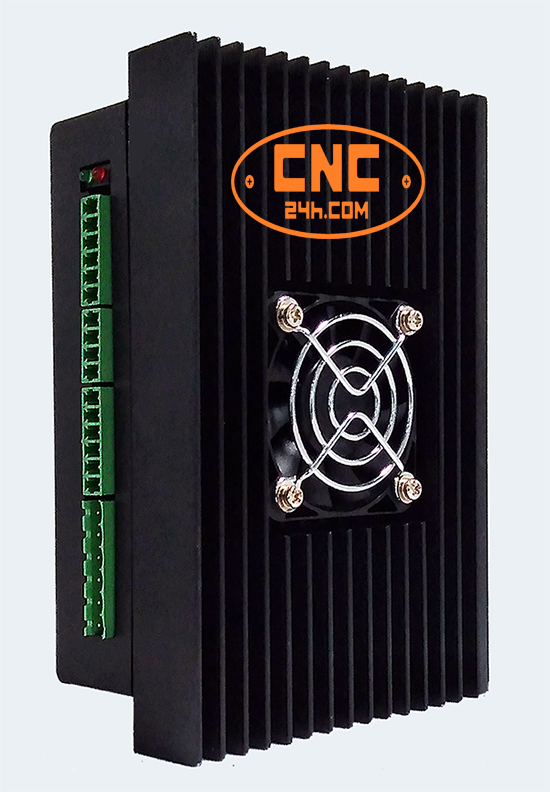

CL86H Leadshine

2. Driver CL86H Leadshine có thông số kỹ thuật:

- Model: CL86H

- Số pha: 2 pha

- Dòng điện pha: 0-8A, có thể điều chỉnh

- Điện áp khuyến nghị : 24-80VAC hoặc 36-110VDC
- Chế độ điều khiển: Xung/Dir hoặc CW/CCW

- Bảo vệ thông minh: Quá dòng, quá áp, mất tín hiệu encoder

- Tần số xung tối đa: 500 kHz

- Độ phân giải vi bước: Điều chỉnh từ 400 đến 51.200 bước/vòng

- Tương thích với encoder: 1.000 xung/vòng

- Tín hiệu điều khiển: 5V hoặc 24V
- Điện áp đầu vào: 24-70VDC

- Kích thước: Chiều dài, chiều rộng và chiều cao: 151*97*52mm

- Trọng lượng: 0,6 Kg
- Có thể thích ứng với động cơ size 86 vòng kín với loạt phanh và chống thấm nước

3. Ưu điểm nổi bật của Driver CL86H

2.1. Không mất bước – độ chính xác cao

- Sử dụng encoder phản hồi

- Tự động hiệu chỉnh sai lệch vị trí

- Đảm bảo vị trí luôn chính xác

2.2. Có thể cắm điện AC chạy trực tiếp

- Tích hợp chỉnh lưu bên trong

- Không cần nguồn DC ngoài nên giảm chi phí và dây điện

2.3. Chạy êm – giảm rung mạnh

- Thuật toán điều khiển tiên tiến

- Tối ưu ở tốc độ thấp và trung bình

2.4. Tốc độ cao – đáp ứng nhanh

- Tần số xung cao (~200–500kHz)

- Phù hợp máy CNC tốc độ cao

2.5. Bảo vệ thông minh

- Quá dòng

- Quá áp

- Lỗi encoder

- Quá nhiệt

4. Động cơ dùng với Driver CL86H

Driver CL86H phù hợp với động cơ hybrid servo 86 (NEMA 34) có encoder 86CME45, 86CME85, 86CME120

5. Sơ đồ đấu nối Driver CL86H

5.1. Đấu nguồn

Có thể dùng:

- AC 220V (qua biến áp phù hợp)

- hoặc DC 36–100V

5.2. Đấu động cơ

- A+, A-

- B+, B-

- Encoder cắm cổng riêng (CN2)

5.3. Đấu tín hiệu điều khiển

- PUL+/PUL- (xung)

- DIR+/DIR- (chiều quay)

- ENA+/ENA- (enable)

6. Cách cài đặt Driver CL86H

6.1. Cài dòng điện

- Chọn theo dòng motor

- Ví dụ: Motor 6A → cài ~5.7A

6.2. Cài vi bước

Vi bước	Ứng dụng
800	cơ bản
1600	CNC phổ biến
3200	mượt
6400+	chính xác cao

Khuyến nghị: 1600 – 3200

7. Nguyên lý hoạt động

Driver CL86H hoạt động theo vòng kín:

1. Nhận xung từ bộ điều khiển

2. Điều khiển motor quay

3. Encoder phản hồi vị trí

4. Driver tự điều chỉnh sai số

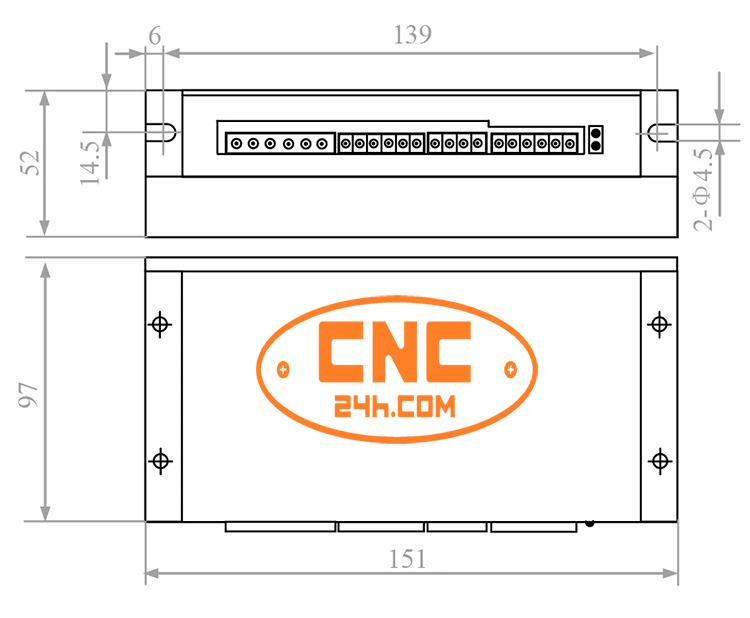

Kích thước của Driver CL86H Leadshine - CL86H dimension

CL86H dimension

- Ứng dụng: dùng cho máy cnc, máy tiện, máy phay, băng tải, máy tự động hóa...

Driver CL86H của Leadshine Technology là giải pháp điều khiển hybrid servo mạnh mẽ, dễ sử dụng và tối ưu chi phí. Với khả năng dùng nguồn AC trực tiếp, CL86H đặc biệt phù hợp cho các hệ thống CNC cần độ chính xác cao nhưng vẫn đơn giản hóa lắp đặt.
