Bộ 8.5Nm Leadshine Driver HBS86H + Động cơ 86CME85

Giá: 3.800.000₫

Bộ 8Nm Leadshine Driver HBS86H + Động cơ 86CME85, hàng chính hãng Leadshine, bảo hành 12 tháng, là bộ động cơ secvo được dùng nhiều nhất hiện nay

Bộ 8.5Nm Leadshine Driver HBS86H + Động cơ 86CME85  chính hãng

Một bộ gồm Driver + Động cơ + Dây encorder (dài 3 mét, 5m và 8m, 13m), bảo hành 12 tháng

Driver HBS86H + Động cơ 86CME85 kết hợp những công nghệ tốt nhất của động cơ servo và động cơ bước, trong khi giá chỉ bằng một phần giá của động cơ servo. Bộ động cơ này được sử dụng trong các ứng dụng yêu cầu hiệu suất cao và độ tin cậy cao khi servo là lựa chọn duy nhất, trong khi vẫn tiết kiệm chi phí. Bộ động cơ này bao gồm một động cơ bước 2 pha 86CME85 kết hợp với driver HBS68H hiệu suất cao, kỹ thuật số hoàn toàn và một bộ mã hóa bên trong được sử dụng để đóng các vòng lặp vị trí, vận tốc và dòng điện trong thời gian thực, giống như các hệ thống servo.

Driver HBS86H Leadshine

32 –bit DSP dựa trên thuật toán điều khiển vector kết hợp lợi thế của ổ đĩa servo không chổi than bước vòng hở

Bước/ hướng hoặc lệnh đầu vào CW/ CCW

Mặc định tần số tối đa 200K, 500 K tùy chọn

Điện áp đầu vào 20-70AC, hoặc 30-100 VDC

Tải dựa trên tự động điều chỉnh dòng điện từ 0 -8.2A

Mặc định độ phân giải vi bước 4000 (1/20), cấu hình phần mềm 200-104 000 (tăng 200)

Không bị mất bước. Vòng khép kín giữa các ổ đĩa và động cơ thúc đẩy để loại bỏ sự mất bước di chuyển trong hệ thống bước mở lặp

Hoạt động trơn tru, động cơ sinh nhiệt ít hơn

Phản ứng nhanh, không chậm trễ và không mất thời gian cài đặt

Mô – men xoắn cao khi khởi động và khi ở tốc độ trung bình thấp, độ cứng cao ở trạng thái dừng

Chi phí thấp hơn nhiều so với các hệ thống servo truyền thống

Hướng dẫn sử dụng chi tiết HBS86H - HBS86H manual:

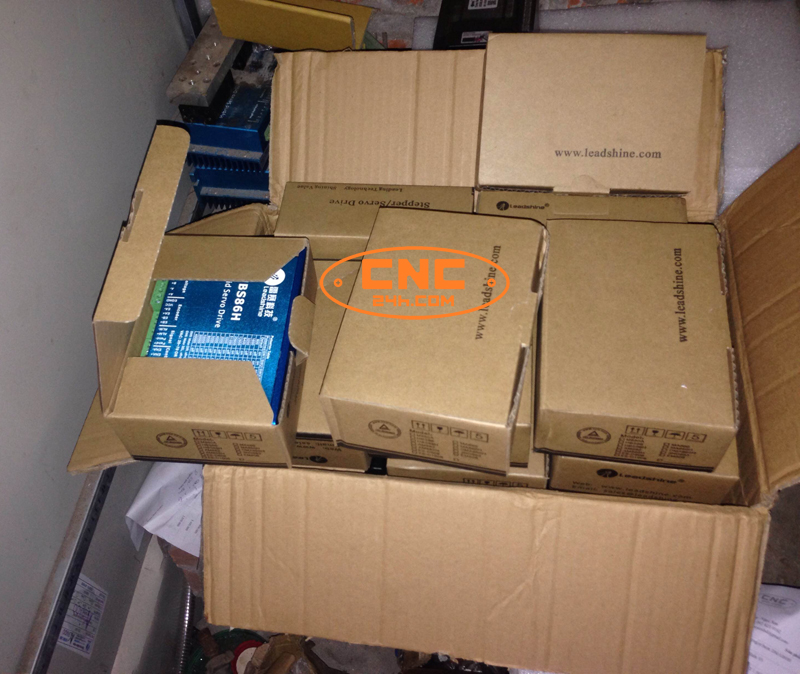

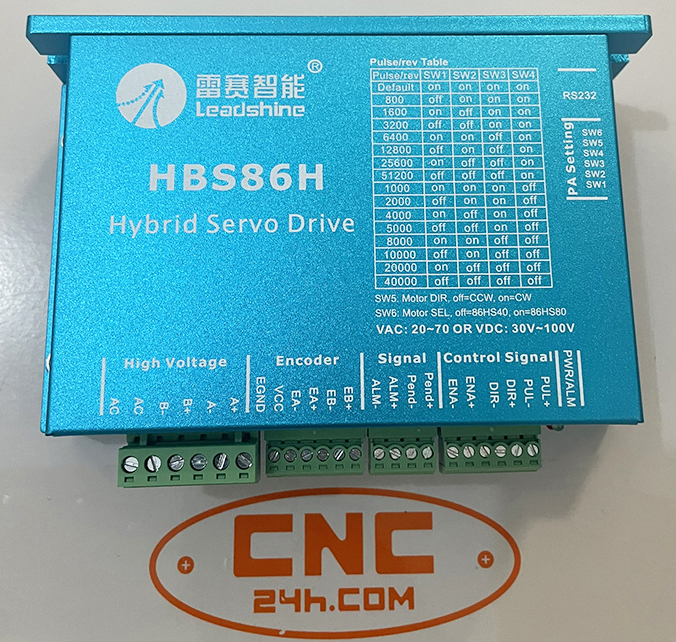

Driver HBS86H Leadshine



HBS86H

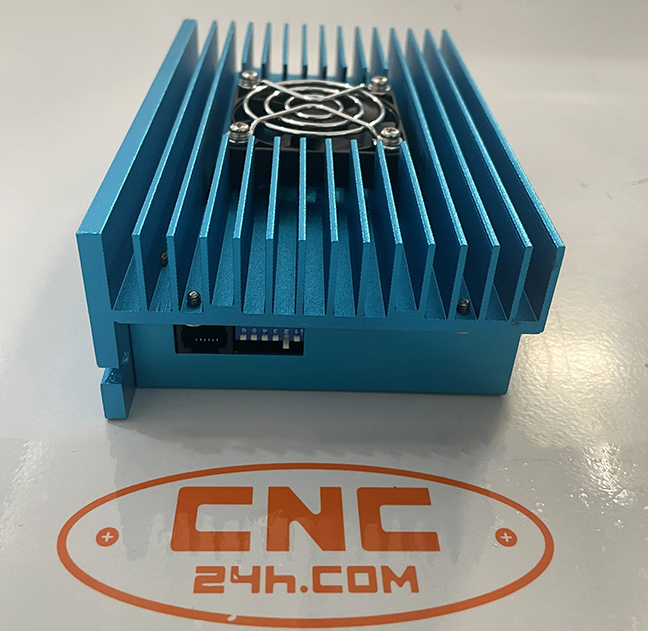

Driver HBS86H

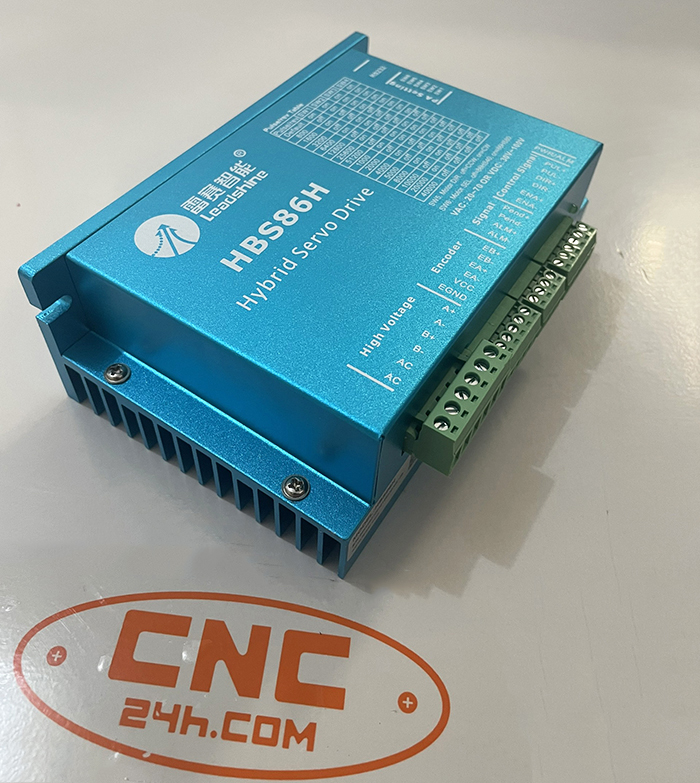

HBS86H chính hãng



mạch điều khiển động cơ servo



driver hbs86h

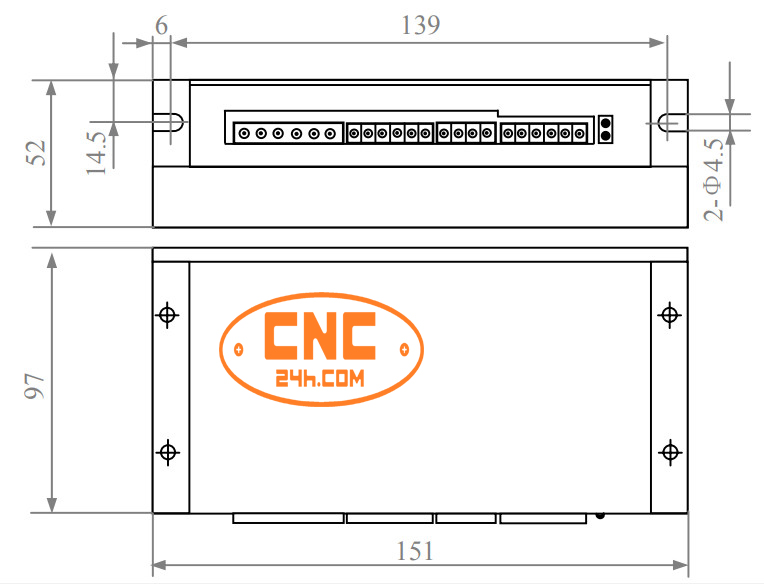

Bản vẽ Driver HBS86H:

HBS86H

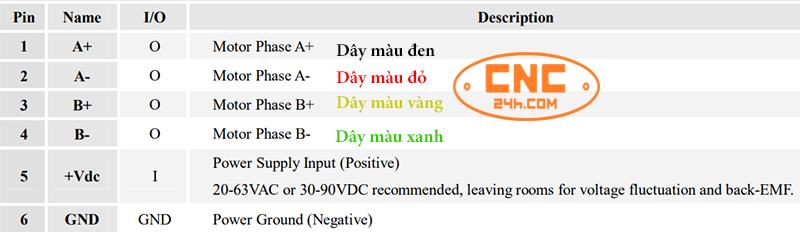

Đấu nối HBS86H

DIP Switch Settings  Microstep Resolution (SW1-SW4)

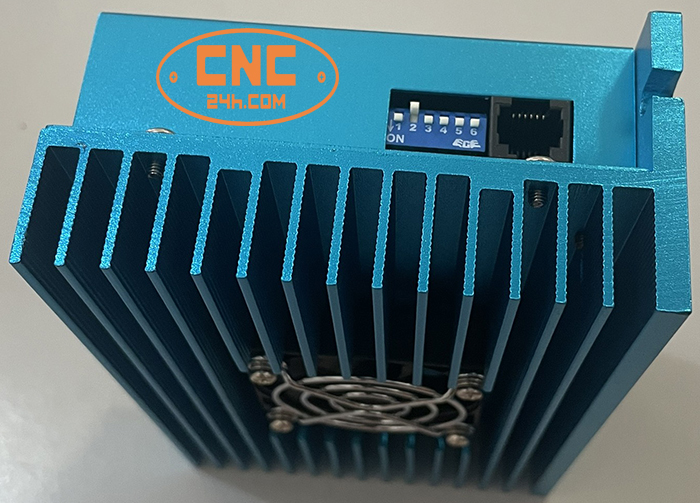

Cài đặt vi bước HBS86H:

Cài đặt vi bước HBS86H

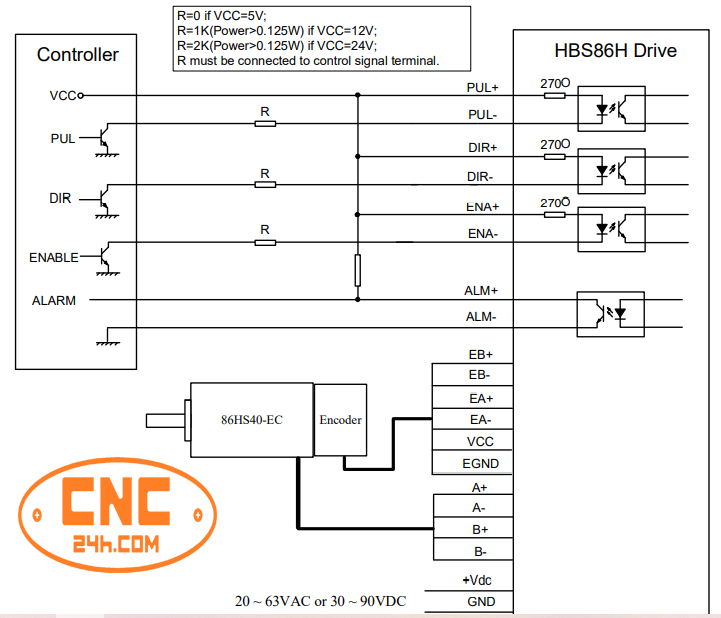

Kết nối động cơ và driver HBS86H

kết nối động cơ và driver hbs86h



Động cơ SERVO 86CME85 Leadshine:

- 86CME85 là động cơ bước 2 pha với 1000 dòng mã hóa, được thiết kế để làm việc với Driver Leadshine Hybrid Servo HBS86 trong hệ thống điều khiển Servo

-Moment xoắn của động cơ là 8.5N.m. Trục trước có đường kính 14mm và có rãnh then

- Mặt trước của động cơ vuông 86mm2, với 4 lỗ có đường kính 5mm, Khoảng cách giữa các lỗ là 69.6mm

- Động cơ 86CME85 là model đời mới của động cơ 86HBM80 của Leadshine

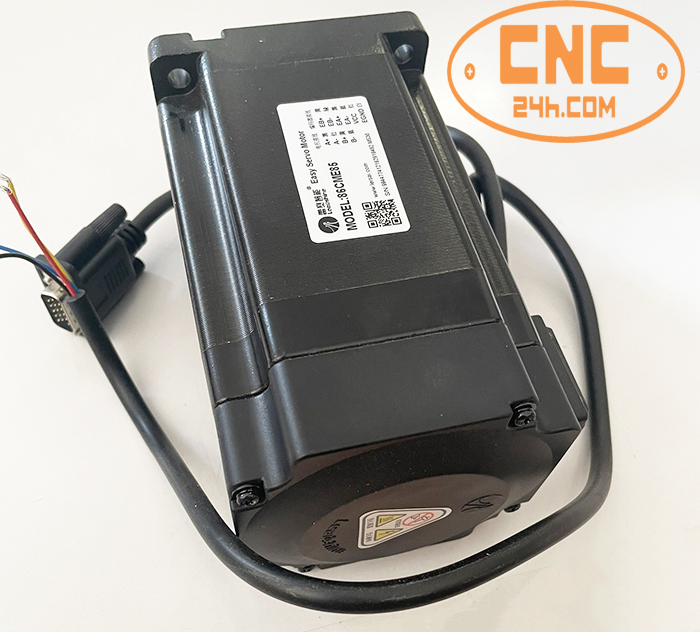

86CME85

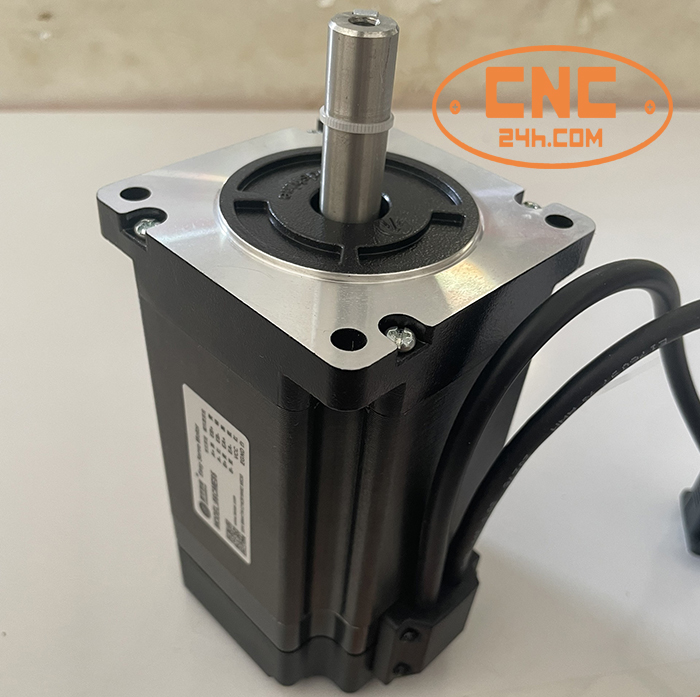

động cơ 86CME85

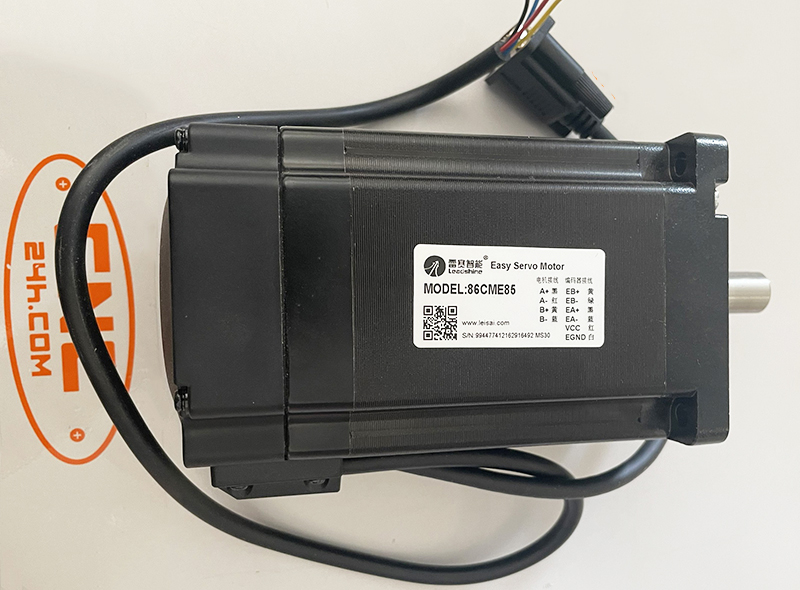

86CME85 leadshine



motor 86cme85

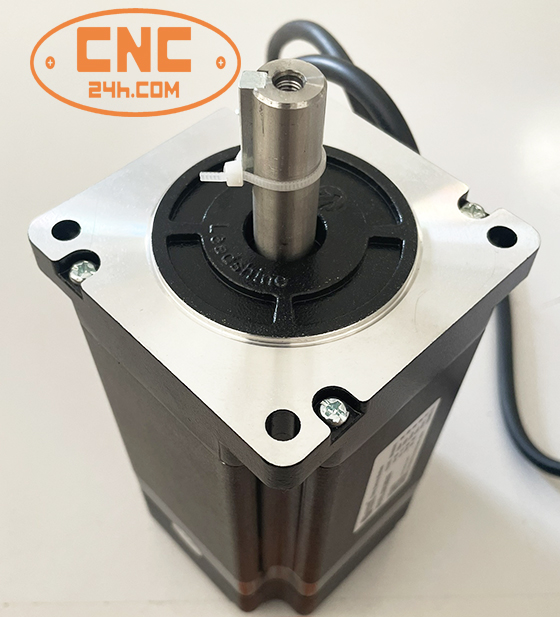

86cme85 chính hãng



86CME85 Leadshine có thông số kỹ thuật:

- Bước góc: 1.8 °
- Công suất mỗi pha: 4
- Cường độ dòng điện: 6.0 A
- Kháng mỗi pha: 0.5Ω (± 10%)
- Điện áp cuộn dây: 3V (liên tục)
- Điện cảm mỗi pha: 4 mH (± 20%)
- Mô-men xoắn: 8.5 N.m
- Quán tính rotor: 2800 kg.cm2
- Trọng lượng động cơ: 4Kg
- Kích thước khung NEMA: 34
- Chiều dài tổng thể: 135 mm
- Chiều dài trục trước: 40 mm

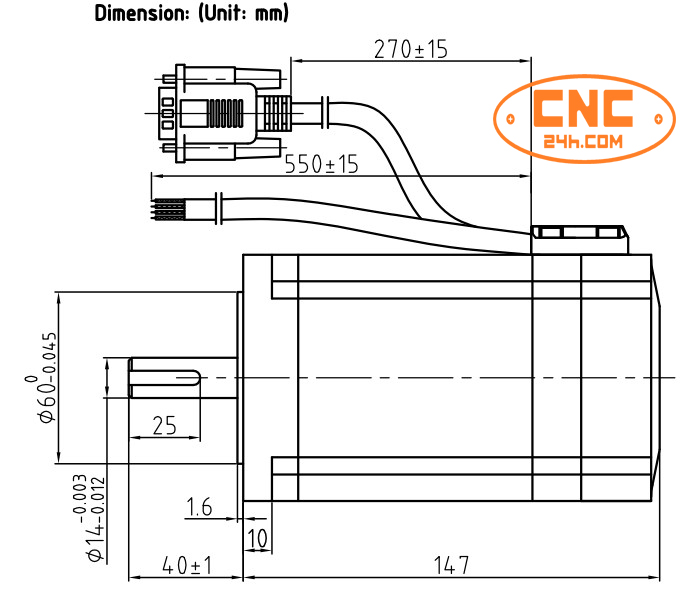

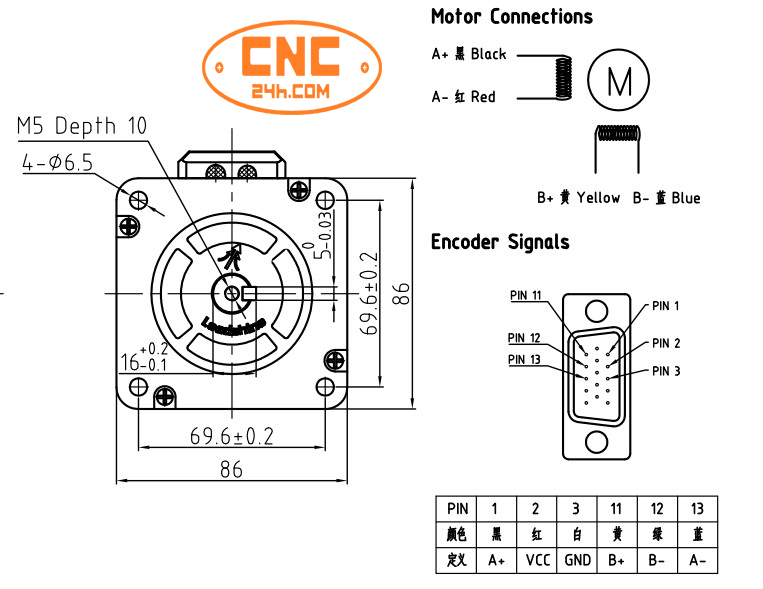

Bãn vẽ 86CME85 Leadshine:



86CME85

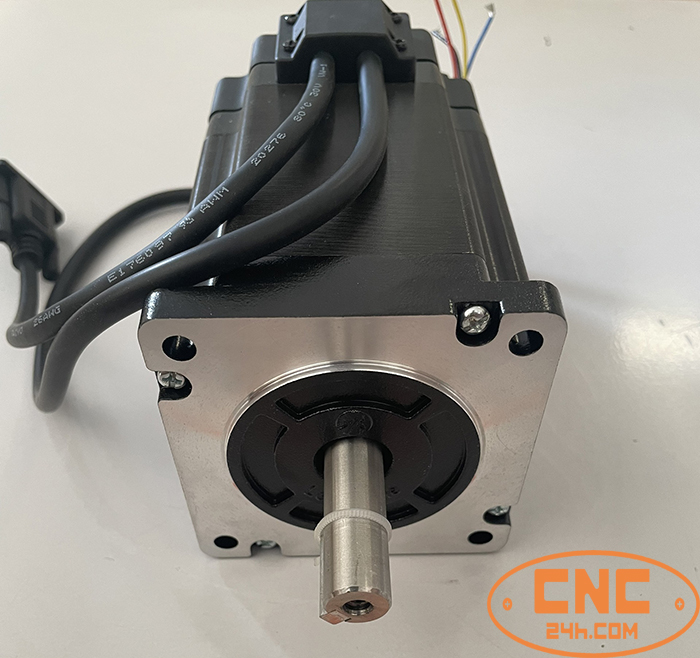

86CME85 leadshine

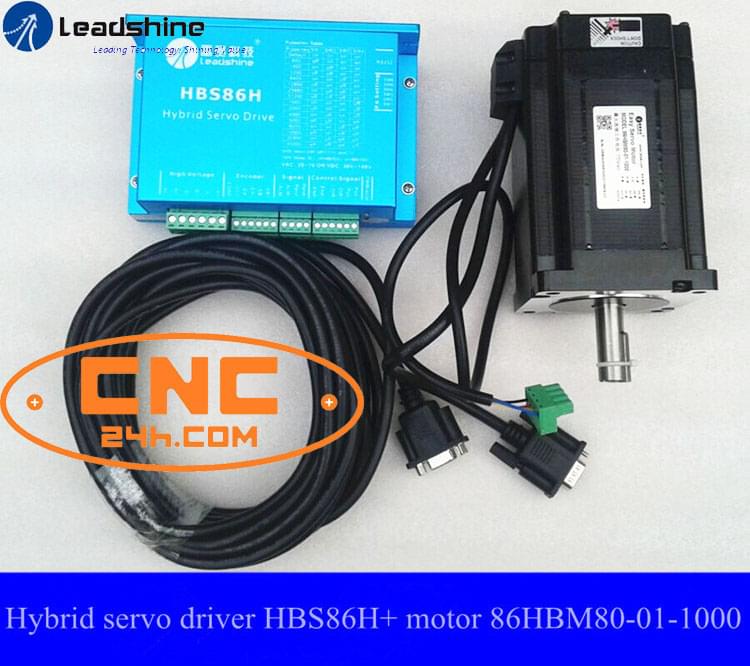

Bộ  8Nm Leadshine Driver HBS86H + Động cơ 86HBM80

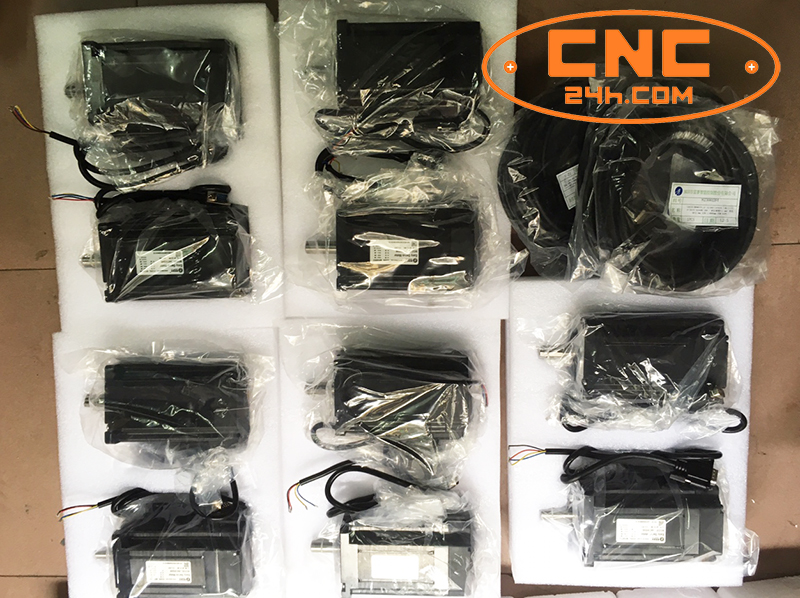

động cơ leisai



Ưu điểm của động cơ Hybrid Servo so với động cơ bước:

■ Hiện tượng mất bước không xảy ra, đảm bảo vị trí chính xác của động cơ

■ Gia tăng hiệu suất tốc độ khoảng 30%, tăng tốc độ hoạt động của thiết bị

■ Động cơ giảm nhiệt khoảng 20%, kéo dài tuổi thọ động cơ

■ Giảm đáng kể độ rung động cơ, chạy trơn tru hơn

■ Với công nghệ điều khiển hiện nay, tiết kiệm năng lượng tiêu thụ
