Động cơ Leadshine 10Nm 863HSM100H-E1

Giá: 3.800.000₫

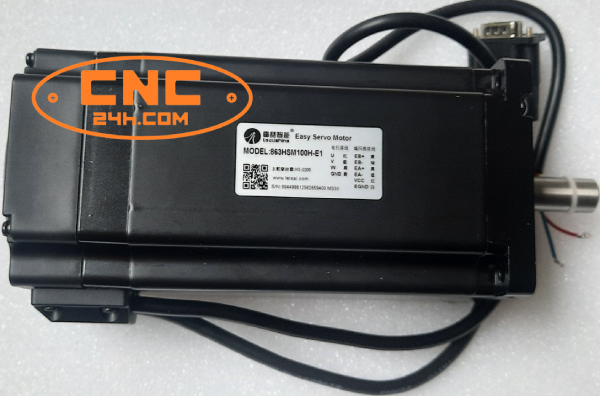

Động cơ 863HSM100H -E1 chính hãng Leadshine

Động cơ 10Nm 863HSM100H-E1 chính hãng Leadshine

- Động cơ 10Nm 863HSM100H-E1 là động cơ Leadshine 3 pha, mặt bích 86 ,chiều dài thân 184mm, đi kèm với Driver chuyên dùng H2-2206

- Các dây tương ứng với chân động cơ như sau: Đỏ - U, Xanh - V, Đen -W, vàng - GND

- Động cơ có cốt 14mm, rãnh then, trọng lượng động cơ 5.5kg

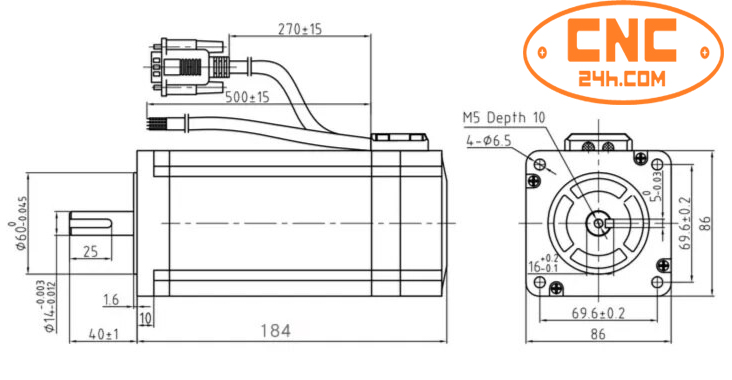

863HSM100H-E1 có bản vẽ kỹ thuật:

863HSM100H

1. 863HSM100H-E1 là gì?

863HSM100H-E1 là động cơ Hybrid Servo 3 pha (3-phase stepper + encoder) của hãng Leadshine. Đây là dòng “servo lai cao cấp”, kết hợp:

- Động cơ bước 3 pha

- Encoder phản hồi

- Driver chuyên dụng (H2-2206)

➡️ Giúp:

- Không mất bước

- Chạy mượt như servo

- Moment lớn, tốc độ cao

2. Thông số kỹ thuật 863HSM100H-E1

Thông số	Giá trị
Kích thước	NEMA 34 (86mm)
Model	863HSM100H-E1
Loại	Hybrid Servo 3 pha
Moment	~10 – 12 Nm
Dòng định mức	~6A
Trục	Φ14 mm
Encoder	Incremental
Driver phù hợp	H2-2206
Tốc độ tối đa	~3000 rpm

Đây là dòng motor mạnh hơn đáng kể so với hybrid 2 pha cùng size

3. Nguyên lý hoạt động

Quy trình:

1. Controller gửi xung PUL/DIR

2. Driver H2-2206 điều khiển motor

3. Encoder gửi phản hồi vị trí

4. Driver tự bù sai số

➡️ Đây là hệ thống vòng kín (closed-loop)

4. Ưu điểm nổi bật của 863HSM100H-E1

- Mượt hơn 2 pha

+ 863HSM100H-E1 là motor 3 pha → moment đều hơn

+ Giảm rung rõ rệt

- Moment lớn (~12Nm)

Phù hợp máy tải nặng

- Không mất bước

Encoder phản hồi liên tục

- Tốc độ cao (tới ~3000rpm)

Cao hơn stepper truyền thống

- Hiệu suất cao, ít nóng

Tiết kiệm điện hơn

5. So sánh 863HSM100H-E1 (3 pha) vs Hybrid 2 pha

Tiêu chí	Động cơ Hybrid 2 pha	863HSM100H-E1
Số pha	2 pha	3 pha
Độ mượt	Cao	Rất cao
Moment	Trung bình	Cao hơn
Rung	Có	Rất thấp
Driver	CL86H / HBS86H	H2-2206
Giá	Trung	Cao hơn

Kết luận: 3 pha = cao cấp hơn rõ rệt

6. 863HSM100H-E1 dùng với driver nào?

- Driver chuẩn: H2-2206 driver hybrid servo 3 phase

- Không dùng: driver CL86, HBS86 vì đó là driver 2 pha → không tương thích

7. Lưu ý cực quan trọng

- Không đấu nhầm 2 pha → cháy driver

- Phải dùng đúng driver 3 pha

- Nguồn 220VAC (driver H2-2206)
