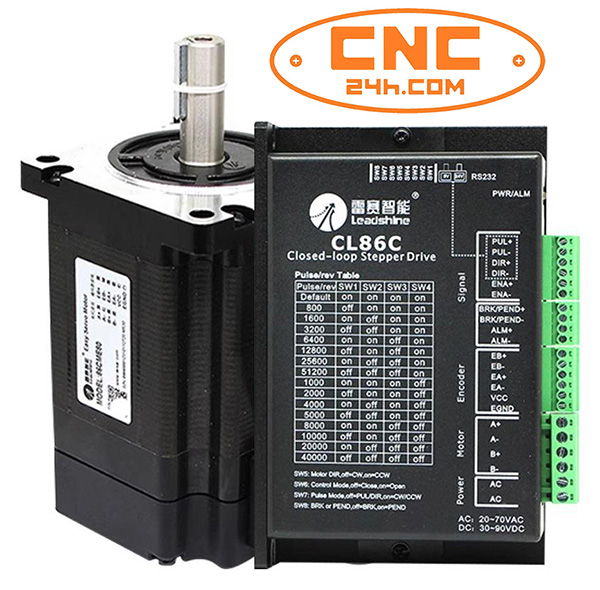

Bộ 4.5Nm Leadshine Driver CL86C + Động cơ 86CME45

Bộ 4.5Nm Leadshine Driver CL86C + Động cơ 86CME455 + Dây encoder (dài 3m, 8m, 10m, 13m), bảo hành 12 tháng

Bộ 4Nm Leadshine Driver HBS86H + Động cơ 86CME45 là bộ động cơ lai servo. Nó có có ưu điểm: hoạt động chính xác, không bị mất bước, tốc độ nhanh mà chi phí thấp hơn động cơ servo truyền thống

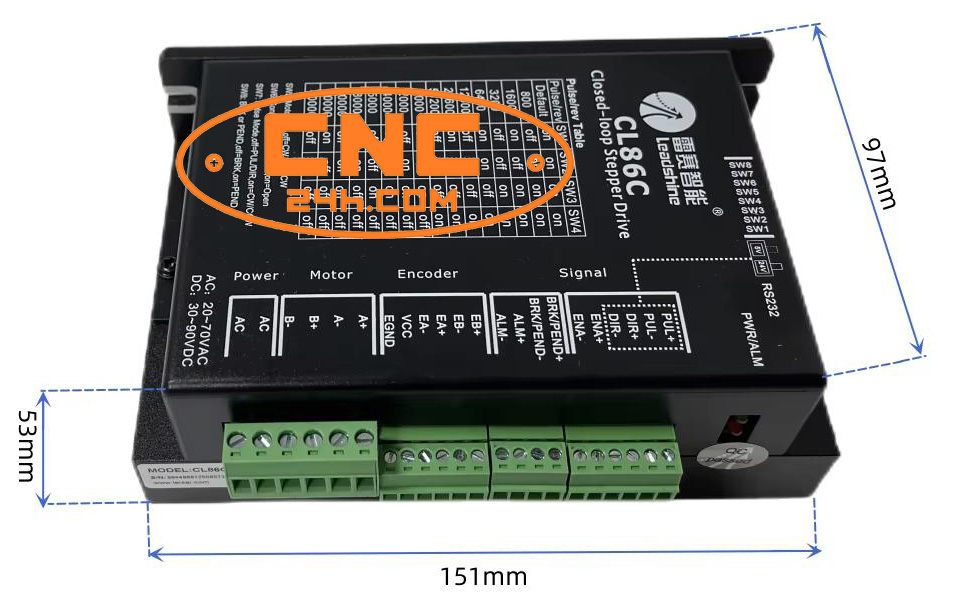

Thông số kỹ thuật chính của CL86C

CL86C có các chức năng bảo vệ

Driver được tích hợp sẵn các rơ-le và mạch bảo vệ thông minh, tự động ngắt và báo lỗi (xuất tín hiệu qua cổng ALM) khi gặp các sự cố sau:

- Bảo vệ quá dòng (Over-current): khi chập mạch hoặc lỗi cuộn dây động cơ.

- Bảo vệ quá áp (Over-voltage): khi nguồn cấp vượt ngưỡng an toàn hoặc sinh dòng ngược lớn khi phanh gấp.

- Bảo vệ sai lệch vị trí (Position Following Error): khi động cơ bị kẹt cơ khí, không thể quay tới vị trí chỉ định vượt quá giới hạn thiết lập

- Cảnh báo mất encoder (Encoder Error): Cảnh báo mất kết nối hoặc đứt dây tín hiệu encoder.

Ưu điểm nổi bật của CL86C

- Không bị mất bước:

 Nhờ sử dụng encoder phản hồi từ động cơ, driver sẽ liên tục kiểm tra vị trí thực tế của motor để tự hiệu chỉnh sai lệch.

- Chạy tốc độ cao khỏe hơn driver thường

CL86C cải thiện đáng kể mô-men ở tốc độ cao, motor ít hụt lực khi chạy nhanh, gia tốc tốt hơn, ít bị rung ở dải tốc độ cao

- Motor chạy mượt và êm hơn

CL86C hỗ trợ vi bước rất cao, từ 200 đến 51200 xung/vòng

- Giảm nóng motor

Driver sẽ tự điều chỉnh dòng theo tải thực tế thay vì luôn cấp dòng lớn liên tục.

- Tương thích nhiều bộ điều khiển CNC

CL86C hỗ trợ PUL/DIR, CW/CCW, tín hiệu 5V–24V nên tương thích nhiều bộ điều khiển CNC như Mach3, NC Studio, RichAuto…

Động cơ SERVO 86CME45

Động cơ 86CME45 là phiên bản nâng cấp của động cơ 86HBM40-1000, nó là động cơ bước 2 pha với 1000 dòng mã hóa (4000 ppr), được thiết kế để làm việc với Driver Leadshine Hybrid Servo HBS86 trong hệ thống điều khiển Servo

Moment xoắn của động cơ là 4.6N.m. Trục trước có đường kính 14mm và có rãnh then

Mặt trước của động cơ vuông 86mm2, với 4 lỗ có đường kính 5mm, Khoảng cách giữa các lỗ là 69.6mm

Thông số kỹ thuật động cơ 86CME45 Leadshine:

Bản vẽ động cơ 86CME45 Leadshine:

Bộ 4Nm Leadshine Driver CL86C + Động cơ 86CME45 có ứng dụng:

- Driver CL86C + Động cơ 86CME45 được dùng cho các ứng dụng yêu cầu hiệu suất cao và độ tin cậy cao khi servo là lựa chọn duy nhất trong khi vẫn tiết kiệm chi phí.

- Tính năng tuyệt vời của bộ động cơ này là phản ứng nhanh và không bị mất bước nên phù hợp với ứng dụng cần chuyển động nhanh trong khoảng cách ngắn và yêu cầu không bị mất bước

- Driver CL86C + Động cơ 86CME45 còn phù hợp với các thiết bị dùng cơ chế truyền động bằng dây đai (có độ cứng thấp và không muốn thiết bị bị rung khi dừng)

 Ưu điểm của động cơ Hybrid Servo so với động cơ bước:

■ Hiện tượng mất bước không xảy ra, đảm bảo vị trí chính xác của động cơ

■ Gia tăng hiệu suất tốc độ khoảng 30%, tăng tốc độ hoạt động của thiết bị

■ Động cơ giảm nhiệt khoảng 20%, kéo dài tuổi thọ động cơ

■ Giảm đáng kể độ rung động cơ, chạy trơn tru hơn

■ Với công nghệ điều khiển hiện nay, tiết kiệm năng lượng tiêu thụ

Hướng dẫn đấu nối Động cơ 86CME45 + Driver HBS86H bộ Hybrid Servo 4Nm Leadshine
