Bộ 4Nm Leadshine Driver HBS86H + Động cơ 86CME45

Bộ 4Nm Leadshine chính hãng Driver HBS86H + Động cơ 86CME45 + Dây encoder (dài 3m, 8m, 10m, 13m), bảo hành 12 tháng

Bộ 4Nm Leadshine Driver HBS86H + Động cơ 86CME45 là bộ động cơ lai servo. Nó có có ưu điểm: hoạt động chính xác, không bị mất bước, tốc độ nhanh mà chi phí thấp hơn động cơ servo truyền thống

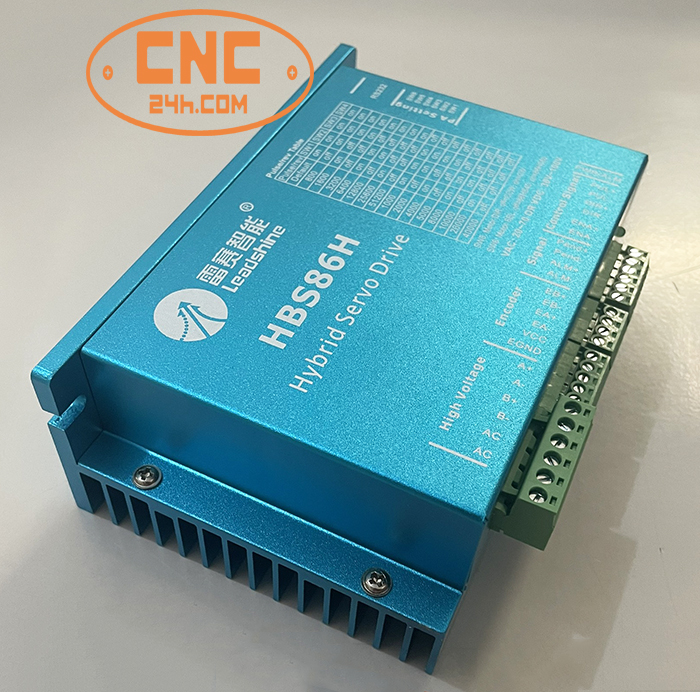

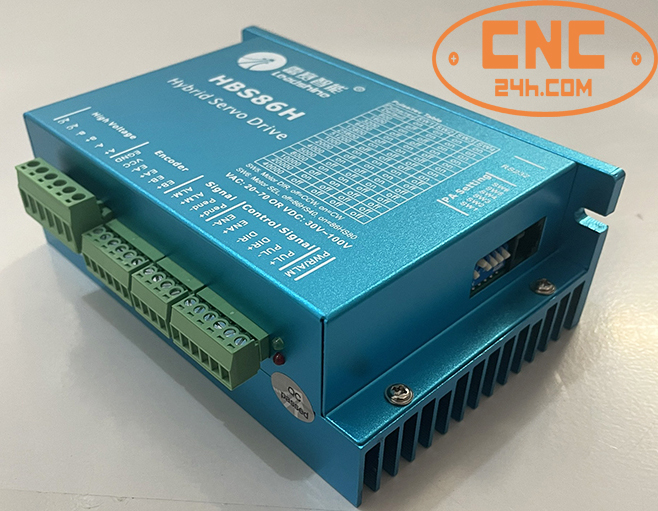

Driver HBS86H Leadshine

Thông số kỹ thuật của HBS86H:

- Driver HBS86H dùng cho động cơ 86, Nema 34: 86CME45, 86CME85...

- Điện áp đầu vào 20-70AC, hoặc 30-100 VDC, Tải dựa trên tự động điều chỉnh dòng điện từ 0 - 8.2A

- Tín hiệu xung: tương thích 3.3V/ 5V/ 24V, không cần điện trở chuỗi

- 32 –bit DSP dựa trên thuật toán điều khiển vector kết hợp lợi thế của ổ đĩa servo không chổi than bước vòng hở

- Bước/ hướng hoặc lệnh đầu vào CW/ CCW

- Mặc định tần số tối đa 200K, 500 K tùy chọn

- Mặc định độ phân giải vi bước 4000 (1/20), cấu hình phần mềm 200-104 000 (tăng 200)

HBS86H manual

Driver HBS86H có ưu điểm:

- Không bị mất bước. Vòng khép kín giữa driver và động cơ loại bỏ sự mất bước di chuyển trong hệ thống bước mở lặp

- Hoạt động trơn tru, tiếng ồn động cơ thấp

- Động cơ sinh nhiệt ít hơn, Phản ứng nhanh, không chậm trễ và không mất thời gian cài đặt

- Momen xoắn cao khi khởi động và khi ở tốc độ trung bình thấp, độ cứng cao ở trạng thái dừng

- Phạm vi hoạt động rộng hơn, moment xoắn cao hơn và tốc độ cao hơn

- Hoạt động hiệu quả và luôn ổn định, ít xảy ra lỗi

- Chi phí thấp hơn nhiều so với các hệ thống servo truyền thống,

Bản vẽ HBS68H Leadshine (HBS86H drawing)

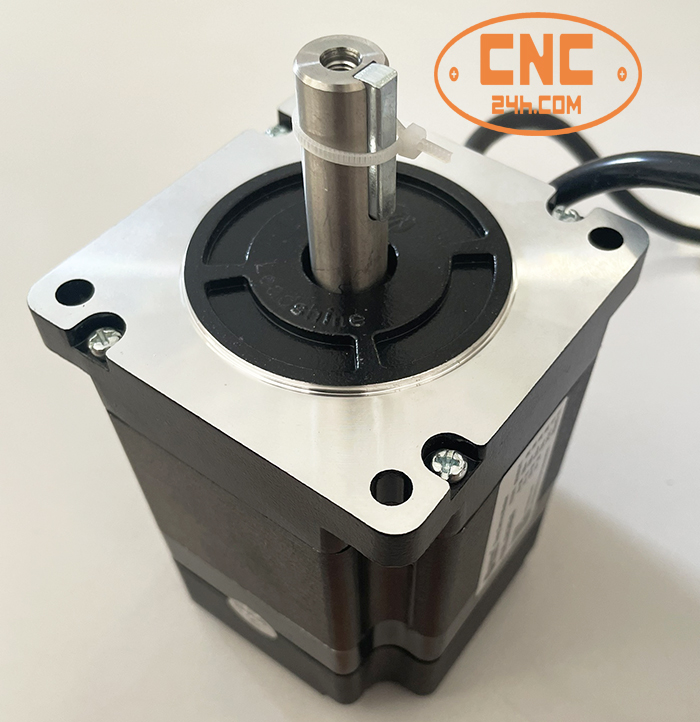

Động cơ SERVO 86CME45

Động cơ 86CME45 là phiên bản nâng cấp của động cơ 86HBM40-1000, nó là động cơ bước 2 pha với 1000 dòng mã hóa (4000 ppr), được thiết kế để làm việc với Driver Leadshine Hybrid Servo HBS86 trong hệ thống điều khiển Servo

Moment xoắn của động cơ là 4.6N.m. Trục trước có đường kính 14mm và có rãnh then

Mặt trước của động cơ vuông 86mm2, với 4 lỗ có đường kính 5mm, Khoảng cách giữa các lỗ là 69.6mm

Thông số kỹ thuật động cơ 86CME45 Leadshine:

Bản vẽ động cơ 86CME45 Leadshine:

Bộ 4Nm Leadshine Driver HBS86H + Động cơ 86CME45 có ứng dụng:

- Driver HBS86H + Động cơ 86CME45 được dùng cho các ứng dụng yêu cầu hiệu suất cao và độ tin cậy cao khi servo là lựa chọn duy nhất trong khi vẫn tiết kiệm chi phí.

- Tính năng tuyệt vời của bộ động cơ này là phản ứng nhanh và không bị mất bước nên phù hợp với ứng dụng cần chuyển động nhanh trong khoảng cách ngắn và yêu cầu không bị mất bước

- Driver HBS86H + Động cơ 86CME45 còn phù hợp với các thiết bị dùng cơ chế truyền động bằng dây đai (có độ cứng thấp và không muốn thiết bị bị rung khi dừng)

 Ưu điểm của động cơ Hybrid Servo so với động cơ bước:

■ Hiện tượng mất bước không xảy ra, đảm bảo vị trí chính xác của động cơ

■ Gia tăng hiệu suất tốc độ khoảng 30%, tăng tốc độ hoạt động của thiết bị

■ Động cơ giảm nhiệt khoảng 20%, kéo dài tuổi thọ động cơ

■ Giảm đáng kể độ rung động cơ, chạy trơn tru hơn

■ Với công nghệ điều khiển hiện nay, tiết kiệm năng lượng tiêu thụ

Hướng dẫn đấu nối Động cơ 86CME45 + Driver HBS86H bộ Hybrid Servo 4Nm Leadshine
