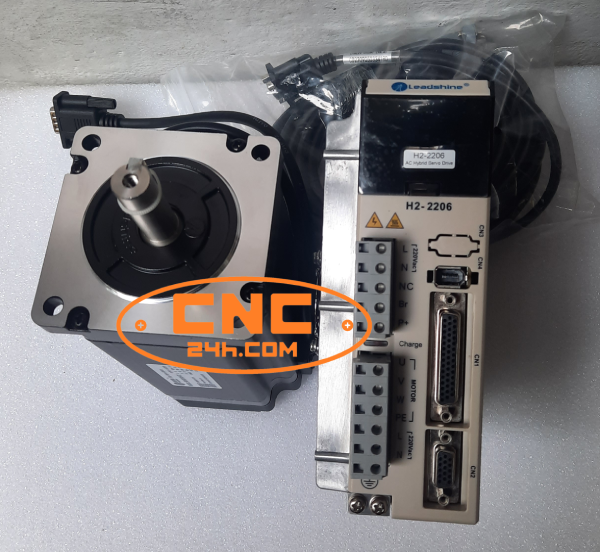

Bộ 10Nm Leadshine driver H2-2206 + động cơ 863HSM100H

Bộ 10Nm driver H2-2206 + động cơ 863HSM100H + dây encorder Leadshine, hàng chính hãng

Bộ động cơ Leadshine 10Nm gồm driver H2-2206, động cơ 863HSM100H, và dây encoder, là một giải pháp điều khiển chuyển động hiệu suất cao, thường dùng cho máy CNC, máy in 3D cỡ lớn, máy cắt laser, máy đóng gói và các hệ thống tự động hóa yêu cầu mô-men xoắn lớn và độ chính xác cao.

Điện áp : 220V AC

Dòng : 6 A

Driver H2-2206 có chức năng báo lỗi trên màn hình khi có lỗi xảy ra

Dây encorder 3m, 5m, 8m tùy theo yêu cầu của khách hàng

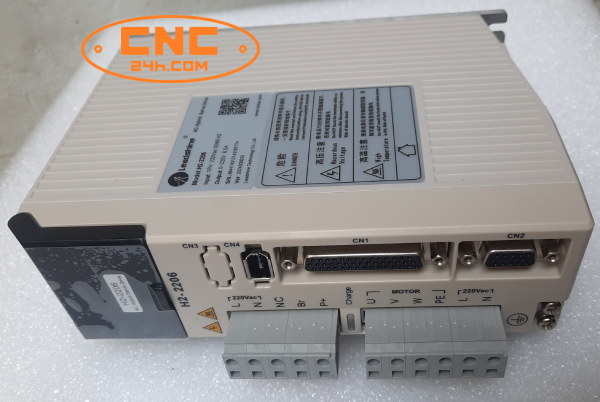

Driver H2-2206

 Driver H2-2206 dùng điện 220V nên không cần dùng biến áp đi kèm, tiết kiệm được rất nhiều chi phí, không gian tủ điện. Driver có màn hình hiển thị, báo lỗi ngay khi có sự cố xảy ra

Driver H2-2206 của Leadshine là một bộ điều khiển động cơ servo lai ba pha, thuộc dòng sản phẩm Easy Servo mạnh mẽ nhất của hãng. Driver này được thiết kế để điều khiển các động cơ bước ba pha có tích hợp encoder, giúp cải thiện hiệu suất và độ chính xác trong các ứng dụng công nghiệp.

H2-2206  có thông số kỹ thuật chính:

- Điện áp đầu vào: 150-230 VAC

- Dòng điện pha tối đa: 6 A

- Tần số xung đầu vào tối đa: 200 kHz hoặc 500 kHz (có thể điều chỉnh bằng phần mềm)

- Dòng tín hiệu logic đầu vào: 7-20 mA

- Độ phân giải vi bước mặc định: 4000 (1/20), có thể cấu hình từ 200 đến 104.000 (tăng dần 200)

- Giao diện điều khiển: Màn hình HMI hoặc truyền thông RS232

- Kích thước: 180 mm x 140 mm x 70 mm

- Trọng lượng: 1,5 kg

Đặc điểm nổi bật:

- Công nghệ điều khiển tiên tiến: Driver H2-2206 Leadshine sử dụng chip DSP chuyên dụng và thuật toán điều khiển vector, giúp tránh hiện tượng mất bước, nâng cao hiệu suất động cơ ở tốc độ cao, giảm độ rung và nhiệt độ hoạt động của động cơ.

- Tiết kiệm năng lượng: Giảm tiêu thụ năng lượng và tăng tốc độ xử lý của hệ thống.

- Chức năng bảo vệ: Khi động cơ bị quá tải liên tục, driver sẽ phát tín hiệu báo động, đảm bảo độ tin cậy tương đương với hệ thống servo AC.

- Tương thích rộng rãi: Phù hợp với các động cơ hybrid servo kích thước 86 và 110, như các model 863HSM100H và 1103HSM120H.

Driver H2-2206 thường được sử dụng trong các ứng dụng yêu cầu mô-men xoắn lớn và gia tốc cao, như máy phay CNC, dây chuyền tự động hóa cần di chuyển tải trọng lớn. Việc sử dụng điện áp 220V AC giúp tiết kiệm chi phí và không gian tủ điện do không cần biến áp đi kèm.

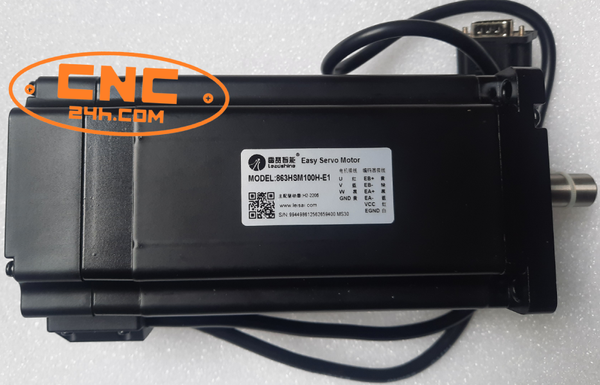

Động cơ 863HSM100H

Động cơ 863HSM100H là động cơ 10Nm, có tích hợp dây encoder để tránh tình trạng mất bước, truyền tín hiệu nhanh, không bị lỗi, tăng độ chính xác khi sử dụng.

Động cơ Leadshine 863HSM100H-E1 là động cơ servo hybrid ba pha thuộc dòng NEMA34, được thiết kế để kết hợp ưu điểm của cả động cơ bước và động cơ servo. Ngoài ra, động cơ được trang bị encoder gia số, giúp cải thiện độ mượt mà trong vận hành và giảm nhiệt độ hoạt động.

Thông số kỹ thuật:

- Mô-men xoắn định mức: 10 Nm.
- Điện áp hoạt động: 220V AC.
- Dòng điện tối đa: 6A.
- Chiều dài thân động cơ: 184 mm.
- Kích thước mặt bích: 86 mm x 86 mm.
- Đường kính trục: 14 mm, có rãnh then.
- Trọng lượng: 5,5 kg

Đặc điểm nổi bật:

- Mô-men xoắn đầu ra lớn

- Hoạt động êm ái với độ rung và tiếng ồn thấp

- Tiêu thụ ít năng lượng và sinh nhiệt thấp

- Tốc độ phản hồi nhanh, phù hợp cho các ứng dụng yêu cầu khởi động và dừng thường xuyên

Ứng dụng động cơ Leadshine 863HSM100H:

Động cơ này thường được sử dụng trong các máy CNC như máy khắc gỗ, máy khắc đá, máy cắt laser, máy cắt plasma, máy phay tiện CNC và các hệ thống tự động hóa khác yêu cầu độ chính xác cao và mô-men xoắn lớn.


Lưu ý khi sử dụng:

Để đạt hiệu suất tối ưu, động cơ 863HSM100H-E1 nên được sử dụng cùng driver H2-2206 của Leadshine. Sự kết hợp này giúp đảm bảo khả năng kiểm soát vị trí chính xác và giảm thiểu hiện tượng mất bước thường gặp ở động cơ bước thông thường.

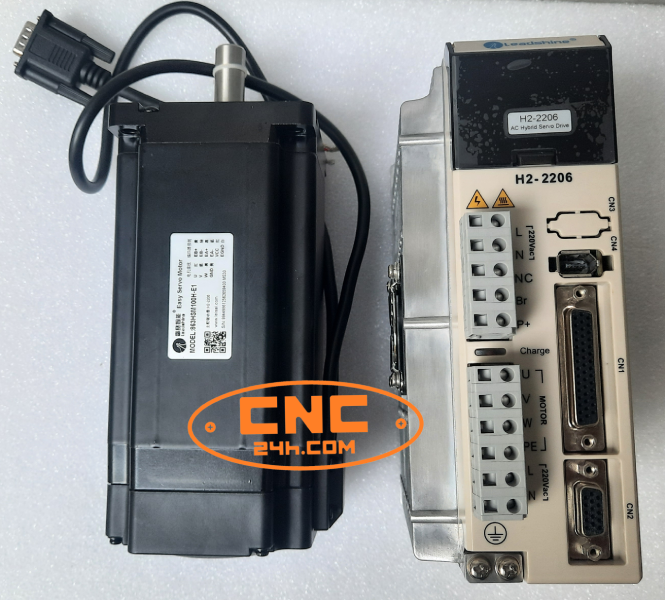

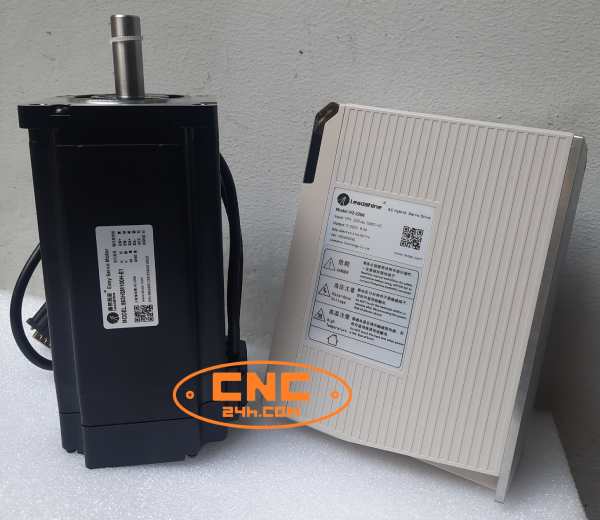

Bộ 10Nm Driver H2-2206 + động cơ 863HSM100H
