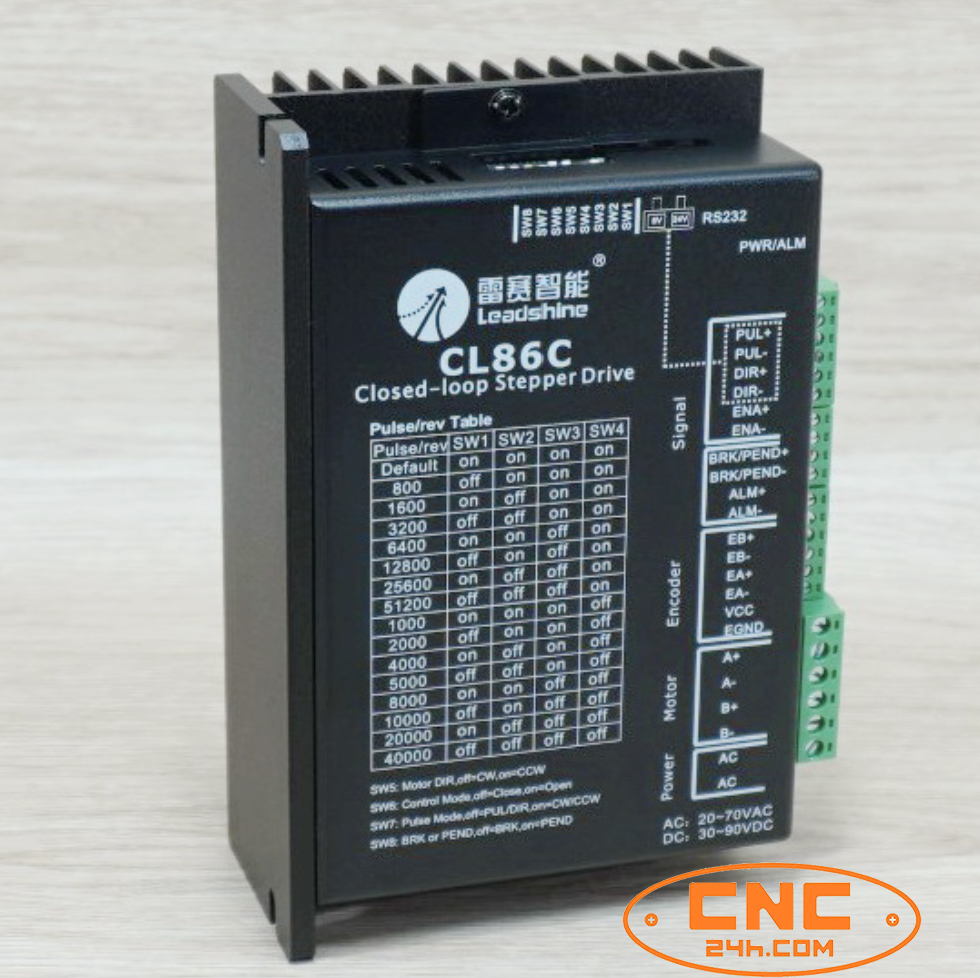

Driver Leadshine CL86C

Driver Leadshine CL86C là dòng driver step servo vòng kín chất lượng cao dành cho động cơ NEMA 34. Với khả năng chống mất bước, chạy êm, mô men mạnh và độ ổn định cao, CL86C đang là lựa chọn phổ biến cho các hệ thống CNC và tự động hóa hiện nay.

CL86C kết hợp ưu điểm của động cơ bước và servo:

- Điều khiển chính xác

- Không mất bước

- Chạy tốc độ cao

- Giảm rung và giảm nóng động cơ

- Giá thành thấp hơn servo AC

Thông Số Kỹ Thuật Driver Leadshine CL86C

3. Driver Leadshine CL86C Có Ưu Điểm

- Chống Mất Bước Hiệu Quả

Khác với driver bước vòng hở truyền thống, CL86C sử dụng tín hiệu encoder phản hồi từ động cơ để kiểm soát vị trí thực tế. Nhờ đó hạn chế hoàn toàn mất bước, giữ vị trí chính xác, tăng độ ổn định khi tải nặng, hoạt động tin cậy ở tốc độ cao

- Động cơ chạy mát hơn và êm hơn

CL86C thông minh ở chỗ nó không cấp cứng một mức dòng điện. Khi máy chạy không tải hoặc tải nhẹ, driver tự động giảm dòng điện cấp vào động cơ. Điều này giúp giảm nhiệt lượng sinh ra tới 40% và triệt tiêu tiếng rít khó chịu.

- Gia tốc nhanh, momen xoắn cao ở tốc độ cao

Động cơ bước thông thường sẽ bị giảm lực kéo rất nhanh khi quay nhanh. Với công nghệ Hybrid Servo của CL86C, lực kéo (momen) ở dải tốc độ cao được cải thiện đáng kể, giúp tăng tốc độ gia công của máy CNC.

- Không cần Tuning phức tạp

Khác với AC Servo phải mất nhiều thời gian cài đặt thông số PID, CL86C hoạt động ổn định ngay khi cấp nguồn và đấu nối đúng sơ đồ (Plug and Play).

4. Hướng Dẫn Sơ Đồ Đấu Nối Kỹ Thuật Driver CL86C

Để driver hoạt động bền bỉ, tránh chập cháy, việc đấu nối đúng chân tín hiệu và động cơ là bắt buộc. CL86C được chia làm các cụm cầu đấu rất rõ ràng:

1. Cụm P1 & P2: Tín hiệu điều khiển và Báo lỗi

- PUL+ / PUL-: Nhận tín hiệu xung (Điều khiển tốc độ và vị trí).

- DIR+ / DIR-: Nhận tín hiệu hướng (Điều khiển chiều quay thuận/ngược)

- ENA+ / ENA-: Tín hiệu cho phép chạy hoặc ngắt lực động cơ (Thông thường để trống, driver sẽ tự động kích hoạt).

- ALM+ / ALM-: Cổng đầu ra báo lỗi (Alarm). Khi driver bị quá áp, quá dòng hoặc lệch vị trí, cổng này sẽ đóng/ngắt để truyền tín hiệu về PLC hoặc mạch điều khiển dừng toàn bộ hệ thống máy.

- Lưu ý gạt switch S2: Driver có sẵn công tắc chọn điện áp tín hiệu. Nếu dùng mạch điều khiển 5V, gạt sang bên 5V. Nếu dùng PLC 24V, gạt sang bên 24V (Không cần phải hàn thêm điện trở hạn dòng bên ngoài như các dòng driver cũ).

2. Cụm P3: Cầu đấu Encoder (Kết nối với đuôi động cơ)

- EA+ / EA-: Tín hiệu Encoder pha A.

- EB+ / EB-: Tín hiệu Encoder pha B.

- VCC / EGND: Nguồn cấp cho Encoder (Cấp nguồn 5V từ driver ra động cơ).

3. Cụm P4: Cầu đấu Động cơ và Nguồn cấp

- A+ / A- và B+ / B-: Kết nối với 4 dây pha của động cơ bước.

- AC / AC (hoặc +VDC / GND): Kết nối với nguồn cấp điện.

Lưu Ý Khi Đấu Nối CL86C

- Sử dụng đúng điện áp nguồn

- Đấu đúng pha động cơ

- Dùng dây chống nhiễu cho encoder.

- Luôn tách biệt dây tín hiệu điều khiển (PUL/DIR) và dây nguồn động cơ, không bó chung một máng dây để tránh hiện tượng nhiễu xung gây nhảy bước chập chờn.

- Không cắm rút motor khi đang cấp nguồn

- Nối mass đúng kỹ thuật

- Lắp đặt driver nơi thông thoáng, lắp driver theo chiều dọc trong tủ điện để tận dụng tối đa lưu lượng gió từ quạt tản nhiệt tích hợp. Nếu lắp nhiều driver cạnh nhau, hãy giữ khoảng cách tối thiểu giữa chúng là 30mm.

- Một số trường hợp driver rung, báo lỗi hoặc hoạt động không ổn định thường liên quan đến nhiễu encoder hoặc đấu dây sai.
