Driver CL86D Leadshine

Giá: 2.000.000₫

Driver CL86D Leadshine: thông số kỹ thuật, sơ đồ đấu nối, cách cài đặt và ứng dụng thực tế

Driver CL86D là bộ điều khiển động cơ bước vòng kín (Closed-loop Stepper Driver) thuộc dòng cao cấp của Leadshine Technology. Thiết bị này được thiết kế để điều khiển các động cơ hybrid servo 2 pha kích thước 86 (NEMA 34), giúp tăng độ chính xác, giảm mất bước và tối ưu hiệu suất vận hành.

- Khác với driver bước thông thường, CL86D sử dụng phản hồi encoder để kiểm soát vị trí, mang lại hiệu suất gần giống servo nhưng chi phí thấp hơn đáng kể.

- Động cơ phù hợp: 86CME35 /86CME45D /86CME80 /86CME85D /86CME120

- Có thể thích ứng với động cơ size 86 vòng kín với loạt phanh và chống thấm nước

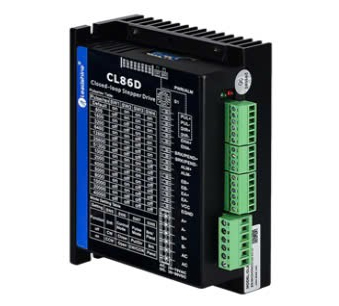

CL86D

Driver CL86D Leadshine có thông số kỹ thuật:

- Model: CL86D

- Số pha: 2 pha

- Cường độ dòng điện (A): 0-8

- Điện áp khuyến nghị (VDC): 36-80 AC và DC được chia sẻ
- Chế độ điều khiển: xung

- Tín hiệu điều khiển (V): 5V hoặc 24V
- Điện áp đầu vào (V): 36-80

- Dòng điện đầu ra (A): 0-8
- Chiều dài, chiều rộng và chiều cao (mm): 151*97*52

- Chức năng chống rung tốc độ thấp: có
- Lựa chọn tín hiệu đầu vào 5/24V: có

- Lựa chọn xung đơn và đôi: có
- Cổng gỡ lỗi: có - Đầu vào kỹ thuật số: 3 chiều
- Trọng lượng (Kg): 0,6
- Nhiệt độ môi trường làm việc (°C): 0-50
- Mức cách điện (MΩ): 100

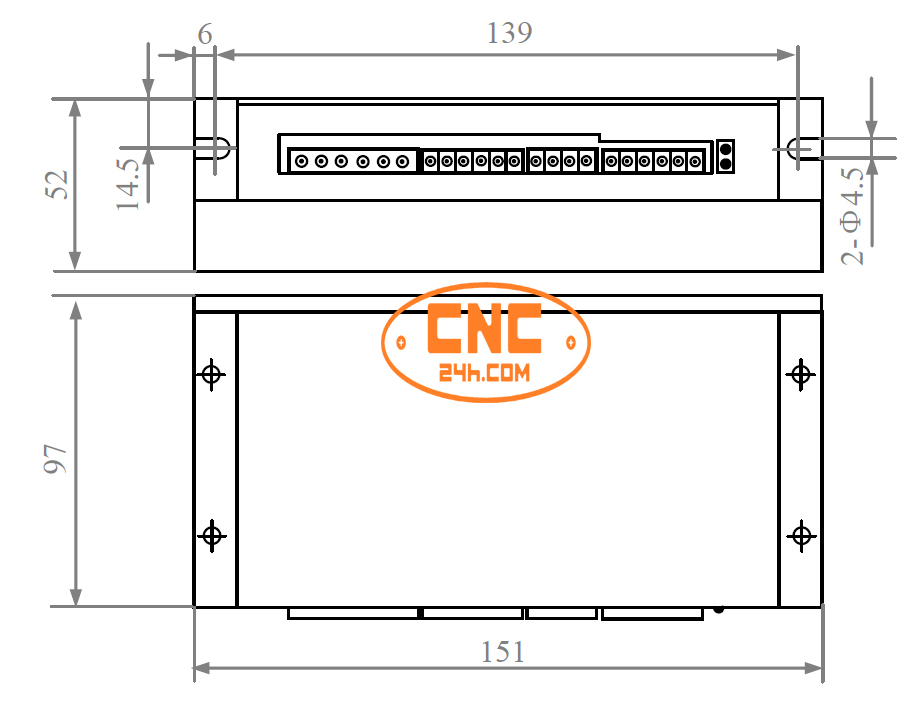

Kích thước của Driver CL86D Leadshine - CL86D dimension

CL86D Leadshine

2. Ưu điểm nổi bật của Driver CL86D

2.1. Không mất bước – độ chính xác cao

- Sử dụng tín hiệu phản hồi encoder

- Tự động hiệu chỉnh sai số vị trí

- Phù hợp cho máy CNC, máy khắc, máy plasma

2.2. Hoạt động êm – giảm rung mạnh

- Thuật toán điều khiển tiên tiến

- Giảm rung ở tốc độ thấp và trung bình

2.3. Tự động điều chỉnh dòng (Auto-tuning)

- Không cần tinh chỉnh phức tạp

- Phù hợp cả người mới lẫn kỹ thuật viên

2.4. Bảo vệ thông minh

- Quá dòng

- Quá áp

- Lỗi encoder

- Quá nhiệt

3. Sơ đồ đấu nối Driver CL86D

3.1. Đấu nguồn

- AC hoặc DC theo thông số

- Lưu ý nối đất để tránh nhiễu

3.2. Đấu động cơ

- 4 dây pha: A+, A-, B+, B-

- Cắm encoder đúng cổng CN2

3.3. Đấu tín hiệu điều khiển

- PUL+ / PUL- (xung)

- DIR+ / DIR- (chiều quay)

- ENA+ / ENA- (enable – tùy chọn)

4. Cách cài đặt Driver CL86D (DIP Switch)

Driver CL86D sử dụng công tắc DIP để thiết lập:

4.1. Cài đặt dòng điện

- Chọn theo dòng định mức của motor

- Ví dụ: motor 6A → chọn ~5.7–6.0A

4.2. Cài đặt vi bước (Microstep)

Microstep	Độ phân giải
400	cơ bản
800	mượt hơn
1600	phổ biến CNC
3200+	độ chính xác cao

👉 Khuyến nghị: 1600 hoặc 3200 cho máy CNC

5. Nguyên lý hoạt động của CL86D

Driver CL86D hoạt động theo cơ chế vòng kín:

1. Bộ điều khiển gửi xung → driver

2. Driver điều khiển motor quay

3. Encoder phản hồi vị trí thực tế

4. Driver so sánh và tự hiệu chỉnh

➡️ Nhờ đó:

- Không mất bước

- Giữ vị trí chính xác

- Tăng hiệu suất hệ thống

6. Ứng dụng thực tế

Driver CL86D được sử dụng rộng rãi trong:

- Máy CNC router

- Máy cắt plasma

- Máy laser

- Máy đóng gói tự động

- Máy khắc đá, gỗ

7. So sánh CL86D với driver khác

Tiêu chí	CL86D	Driver thường
Mất bước	Không	Có
Độ chính xác	Cao	Trung bình
Giá thành	Cao hơn	Thấp
Độ êm	Rất êm	Có rung
Phản hồi	Có encoder	Không

So sánh CL86H và CL86D

Tiêu chí	CL86H	CL86D
Nguồn	AC trực tiếp	DC riêng
Tiện lợi	Cao	Trung bình
Tốc độ	Cao hơn	Thấp hơn
Ứng dụng	Linh hoạt	Ổn định lâu dài

8. Kinh nghiệm chọn Driver CL86D

- Chọn đúng dòng phù hợp motor (rất quan trọng)

- Nguồn cấp phải đủ công suất

- Dây encoder chống nhiễu tốt

- Không nên chạy quá tải lâu dài

9. Lỗi thường gặp & cách xử lý

9.1. Lỗi quá dòng

- Nguyên nhân: tải nặng, cài dòng cao

- Cách xử lý: giảm dòng, kiểm tra cơ khí

9.2. Lỗi encoder

- Nguyên nhân: lỏng dây, nhiễu

- Cách xử lý: kiểm tra giắc CN2

9.3. Motor rung

- Nguyên nhân: vi bước thấp, tuning chưa chuẩn

- Cách xử lý: tăng microstep, kiểm tra tải

Driver CL86D Leadshine là lựa chọn lý tưởng cho các hệ thống CNC và tự động hóa cần độ chính xác cao nhưng vẫn tối ưu chi phí. Với công nghệ vòng kín, khả năng chống mất bước và vận hành êm ái, CL86D đang dần ngày càng phổ biến trong nhiều ứng dụng công nghiệp.
